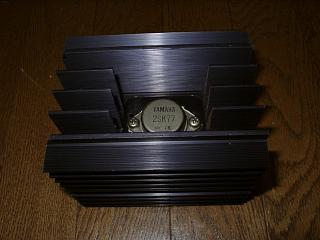

貴重な２ＳＫ77は、異常バイアスによる過電流でショート。
回路故障により、このＶ−ＦＥＴがショートすると、代替品の入手が
難しく、修理不能になります。
Ｂ１は、こうなる前にオーバーホール整備するのが理想です。
今回は、Ｂ１のジャンク品より流用。

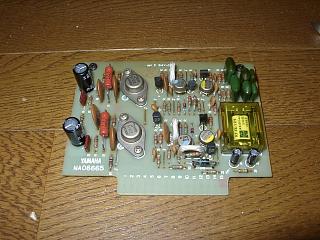

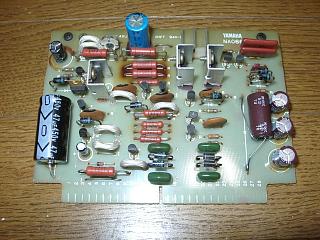

故障基板の修理とコンデンサー交換。

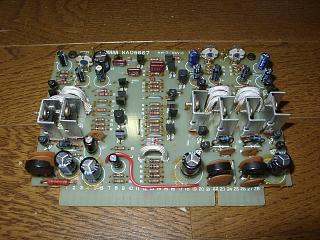

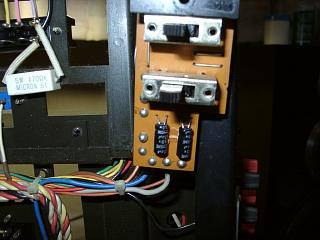

入力部のコンデンサー交換。
リア部の分解清掃。

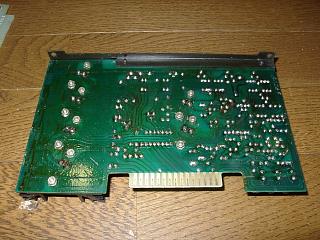

電源回路のコンデンサーと半田修正。

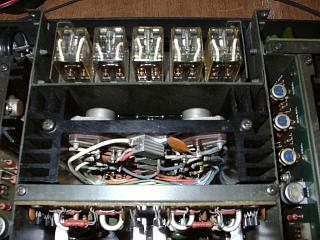

パワー段の半田修正とトランジスター交換。

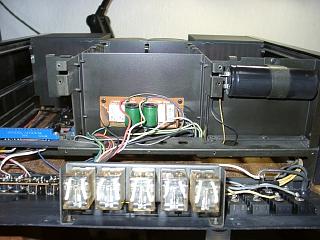

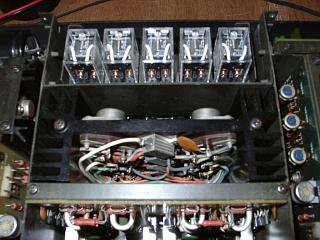

リレーの接点はすべて腐食しています。
新品のリレーへ交換。
高圧安定化電源回路のコンデンサー交換。

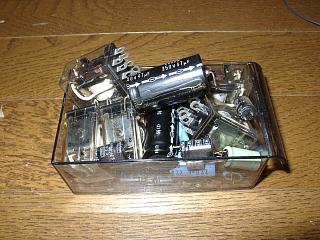

交換部品。（Ｖ−ＦＥＴ除く）

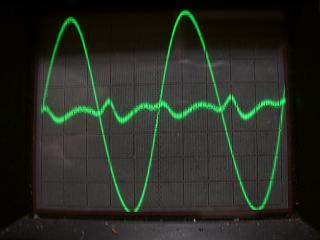

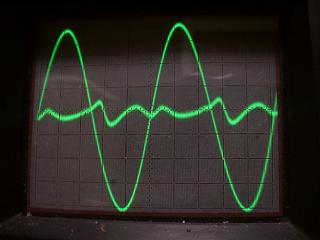

Ｒチャンネルの歪み波形です。心配していたＶ−ＦＥＴ劣化も無く安心。
Ｌチャンネルです。
バイポーラートランジスターアンプより歪みが多く見えますが、ＦＥＴは
自己発熱による動作点変化等の動的歪み要因が無いので、実動作時
の歪み波形と見ることが出来ます。
その意味で、これは非常に優れた特性であると言えます。
＊バイポーラートランジスターアンプが静的歪みを極小に抑えているのは
動特性での歪み悪化を見込んでいる為です。実動作時、バイポーラー
トランジスターアンプの動作点は、自己発熱等により複雑に変化することが
知られています。
Ｖ−ＦＥＴのパワフルサウンドが蘇りました。音量上げても全く音像が
乱れません。すごい！

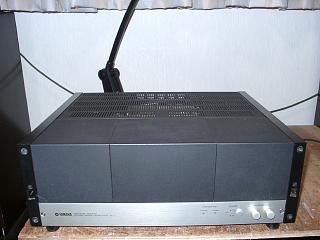

修理完了です。
