YAMAHA B−6 修理の様子

故障内容


片チャンネルの歪み

原因


 コンデンサー、トランジスター劣化。

処置

 オーバーホール作業。

修理期間

 3/1〜3/10

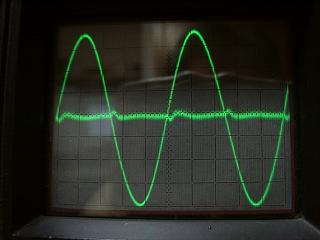

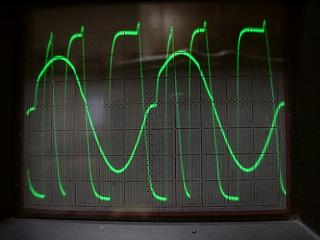

 Rチャンネルの歪み波形です。



















 Lチャンネルは完全に歪んでいます。



















 ピラミッド型で大変ユニークな設計です。小型の中にも高性能な回路が
凝縮されています。

 今回、オーバーホール作業で往年のサウンドを蘇らせます。

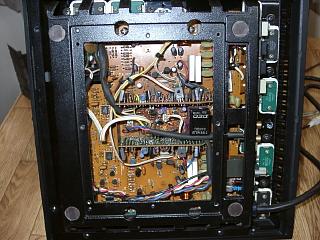

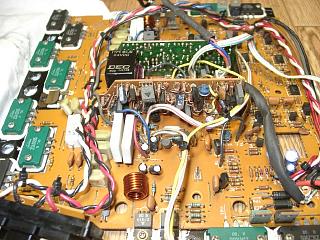

 小型化のために初段回路は小型基板にモジュール化しています。



















 初段基板を外し、コンデンサーの交換を実施。

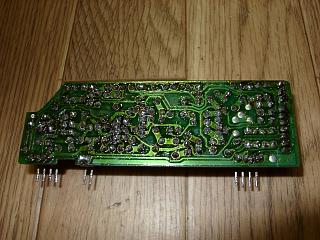

 半田もすべて修正します。

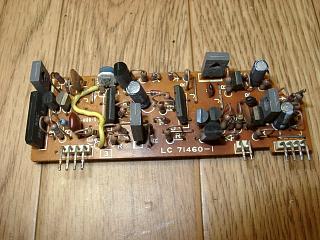

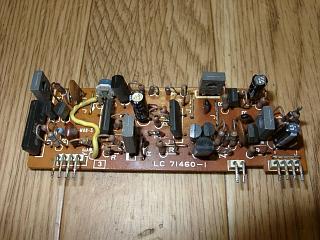

 部品交換の終了。

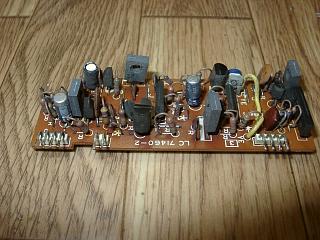

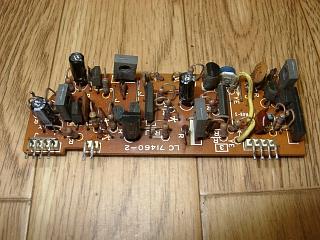

 こちらの基板は、劣化がかなり進んでいます。



















 部品交換とはんだ修正実施。

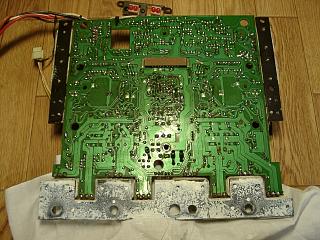

 メイン基板の半田全修正とコンデンサー、リレー、プリドライブTR交換。

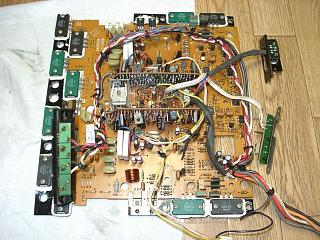

 部品交換の終わったメイン基板。

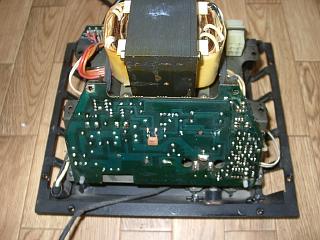

 電源基板のコンデンサー交換と半田の修正。



















 交換部品。

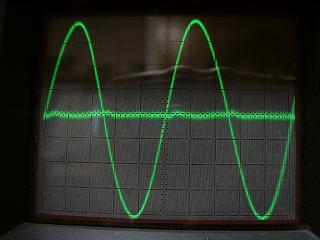

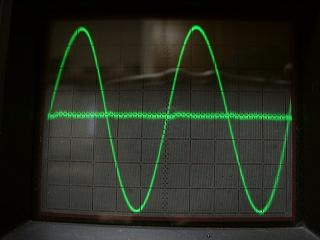

 Rチャンネルの歪み波形です。綺麗になりました。



















 Lチャンネルです。歪みも取れて正常になりました。

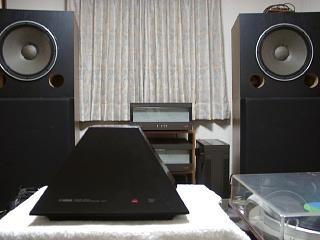

 エージングして完成です。強力電源の成果で、非常に切れのよい
低音です。

















 修理完了です。
