Ｂ−４　パワーアンプ　修理の様子

故障内容

　音途切れる。

原因

　リレーの不良

処置

　オーバーホール作業。

修理期間

　４／４〜４／１０

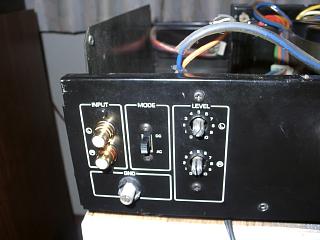

　ピンジャックは最新の高級品へ交換。

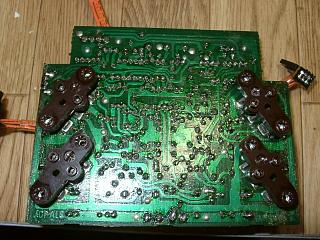

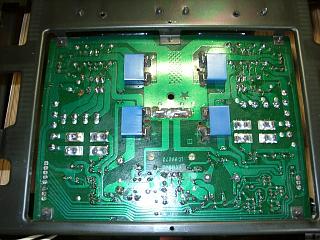

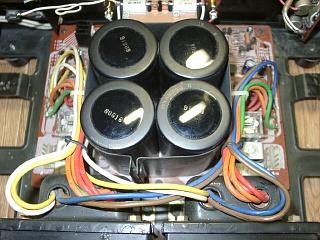

　メイン基板のリレー、コンデンサー交換と半田の修正。

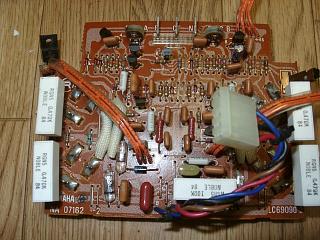

　メインボードの部品交換終了。

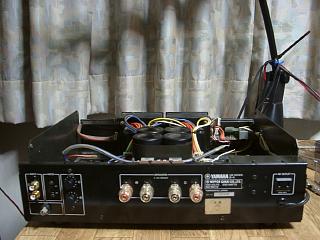

　スピーカー端子は最新のバナナプラグ使用可能な高級品へ交換。



















　Ｒチャンネルの修理に入ります。

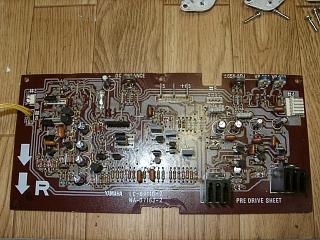

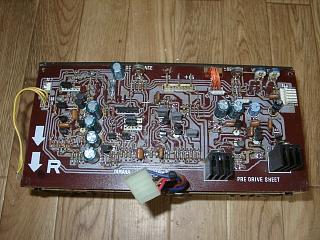

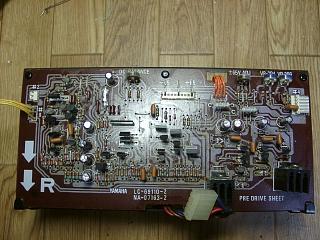

　ドライブ基板のコンデンサー、トランジスター交換。

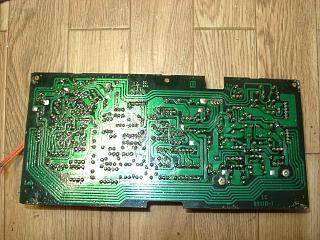

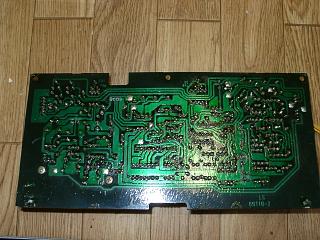

　半田のやり直し。

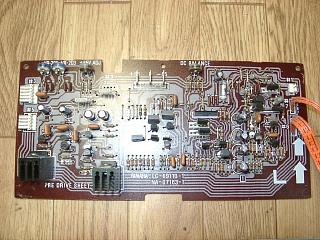

　初段基板の部品交換終了。



















　半田もすべて修正。

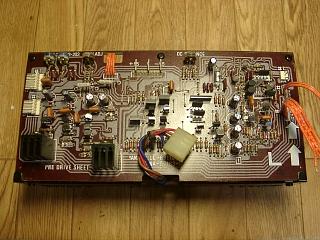

　Ｒのパワーアンプモジュール完成。



















　Ｌチャンネルも同様に部品交換。



















　半田の修正。



















　Ｌチャンネルのパワーアンプモジュールも完成。

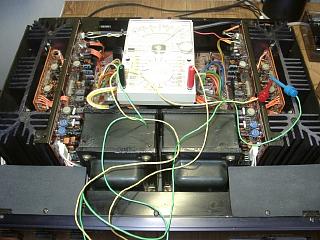

　モジュール搭載して、アイドリング、オフセット調整。

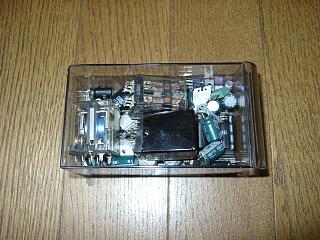

　交換部品です。

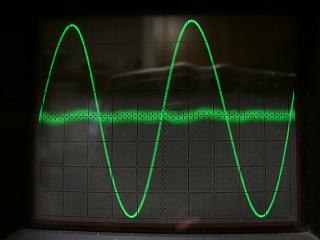

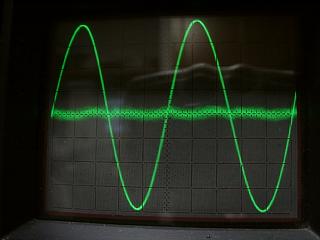

　Ｒチャンネルの歪み波形です。Ｂクラス動作なのに恐ろしく低歪です。

　ｈｉ−ｆｔトランジスターの効果でスイッチング歪みも極小です。

















　Ｌチャンネルの歪み波形です。こちらも綺麗。

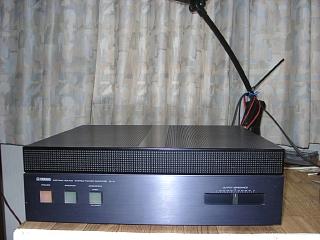

　完成しました。

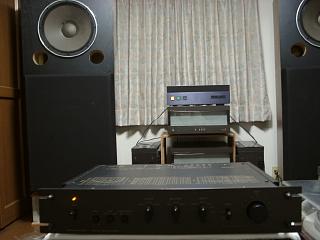

　プリアンプ７０Ａとペアで試聴中。
