修理の様子

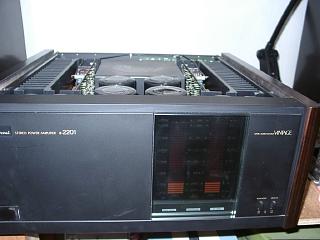

B-2201修理の様子

故障内容

　２分程度でプロテクター作動し、音出ない。一般修理（故障個所のみ）のご依頼。

原因
　
　プロテクト基板のコンデンサー、リレー不良。基板の半田割れ。

処置

　コンデンサー、リレー、半田の修正。

修理期間

１０／１７～１０／１８

　内部の様子

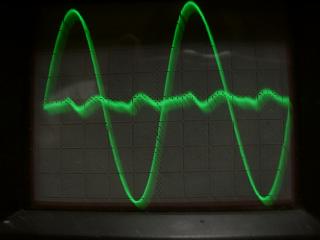

　Ｒチャンネルの歪み波形。やはりかなり歪んでいます。

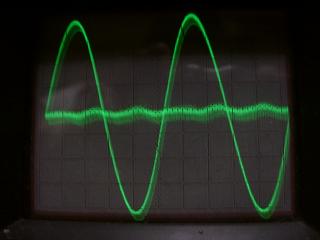

　Ｌチャンネルの歪み波形です。測定中にプロテクター作動。
以後、動作せず。

　ＲチャンネルよりＤＣもれが発生しています。

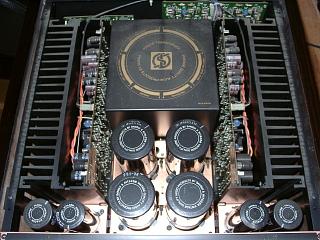

　巨大なトロイダルトランス。Ｓａｎｓｕｉの顔です。

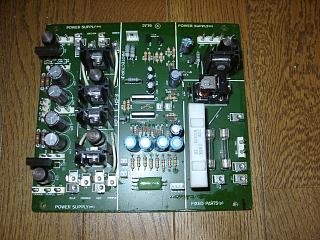

　プロテクト基板の修理

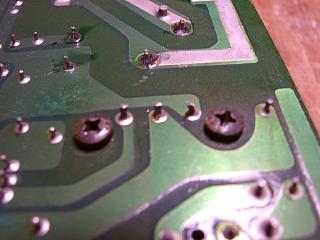

　半田割れがあります。

　リレーは交換します。

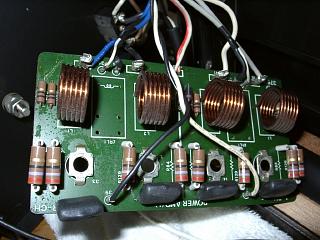

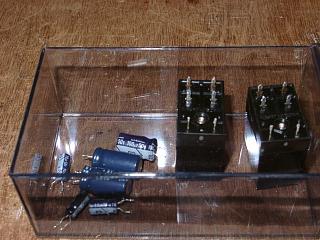

　交換したパーツ。

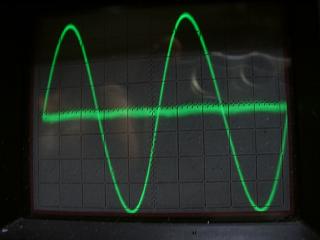

　Ｒチャンネルの歪み波形です。非常に綺麗になりました。

　Ｌチャンネルの歪み波形です。こちらも綺麗です。

　エージングします。

　修理完了です。
