ＳＡＮＳＵＩ　パワーアンプ　Ｂー２１０３ＭＯＳ-ＶＩＮＴＡＧＥ　修理の様子

故障内容

　Ｒチャンネルノイズ発生。

原因

　部品劣化。

処置

　オーバーホール修理。

修理期間

　２０２０年１０月１０日〜１３日


　Ｒチャンネル、スピーカー端子台の半田修理。

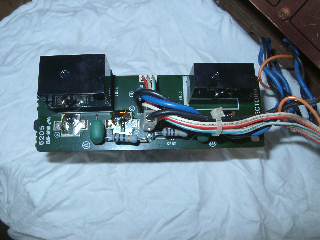

　Ｌチャンネル、スピーカー端子台・保護回路基板の半田修正。

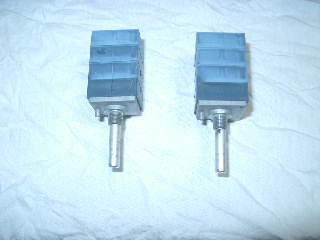

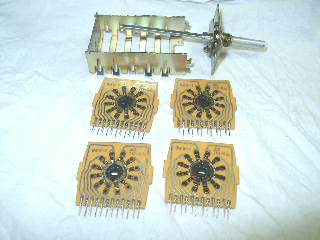

　ＡＴＴの洗浄修理。

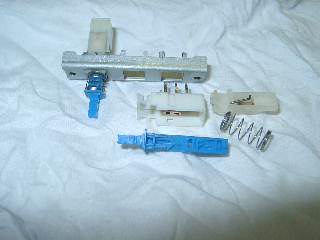

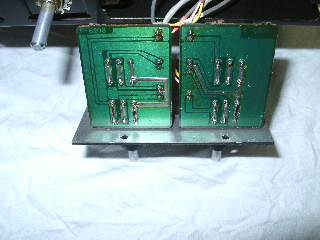

　スピーカー切替スイッチの分解修理。

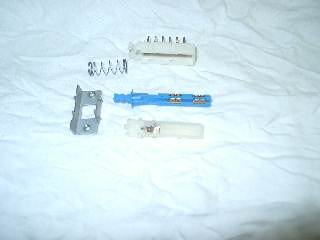

　ＳＵＢＳＯＮＩＣスイッチの分解修理。



















　ＩＮＰＵＴ-ＳＥＬＥＣＴＯＲスイッチの分解修理。

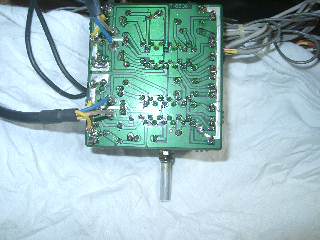

　修理の終了したＩＮＰＵＴ-ＳＥＬＥＣＴＯＲスイッチ取り付けと
半田の修正。

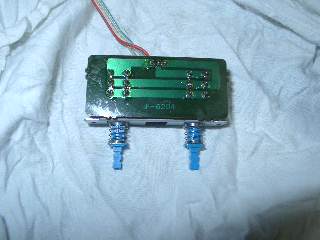

　修理の終了したＳＵＢＳＯＮＩＣスイッチ取り付けと、半田の修正。

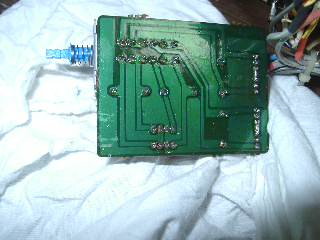

　修理の終了したスピーカー切替スイッチの取り付けと、半田の修正。



















　修理の終了したＡＴＴ取り付けと、半田の修正。

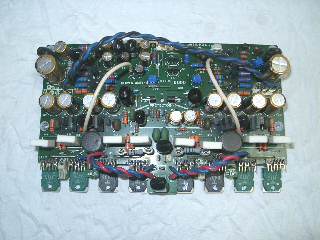

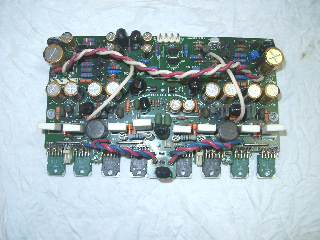

　パワー部（Ｒ）の部品交換。

　オリジナルの旧ＭＯＳが付いていて安心しました。

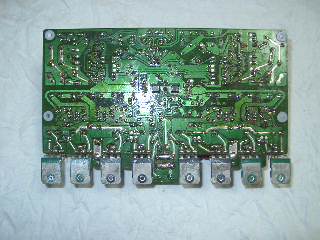

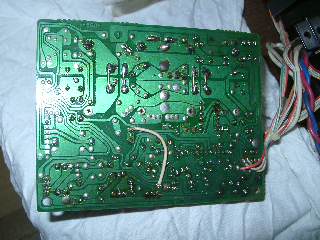

　半田の修正。



















　パワー部（Ｌ）の部品交換。

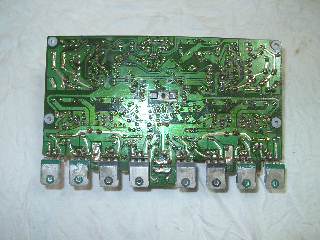

　半田の修正。

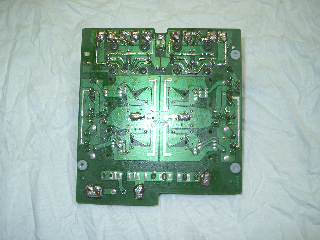

　電源基板の半田修正。

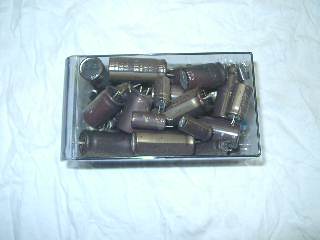

　交換部品です。

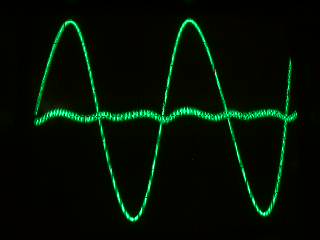

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

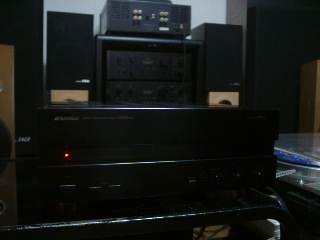

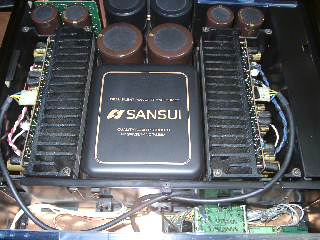

　試聴して完成です。

　旧ＭＯＳの優れた音質が蘇りました。










　修理完了です。

　
