YAMAHA B-2 No.3 修理の様子
故障内容
歪み。
原因
コンデンサー、リレー不良。
処置
オーバーホール修理。
修理期間
6/27~7/20
SW関係は接点に腐食が見られます。

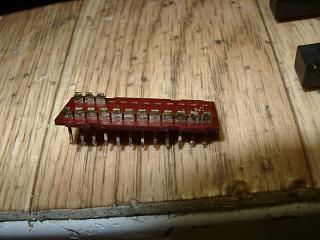

スライドSWは分解清掃します。

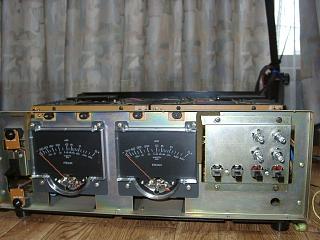

メーター照明は4個共交換します。

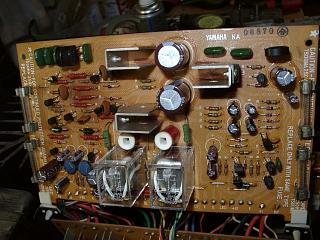

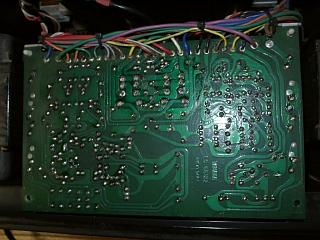

電源・プロテクション基板のコンデンサー交換。

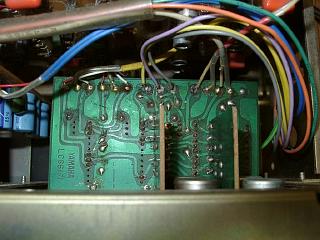

半田の修正。

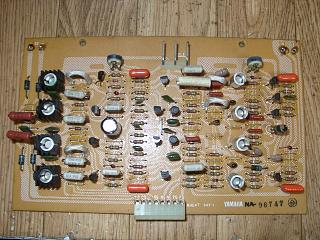

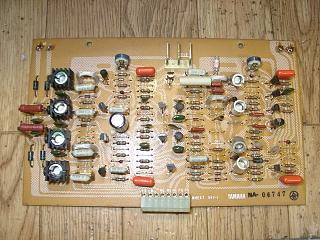

Lチャンネルのパワーアンプ基板コンデンサー交換。

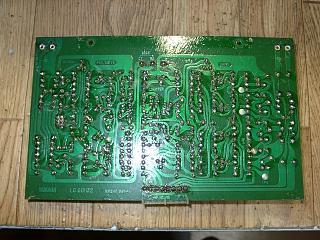

半田の修正。
Rチャンネルのパワーアンプ基板コンデンサー交換。
半田の修正。

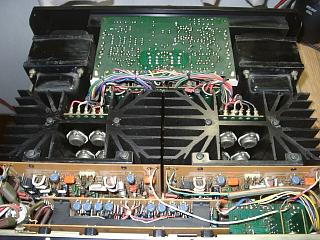

部品交換が終了しました。

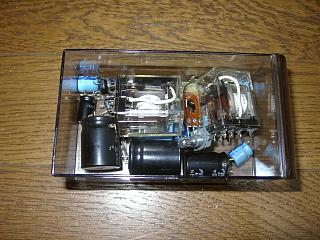

交換部品。

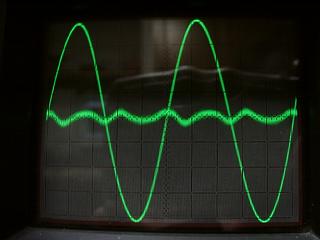

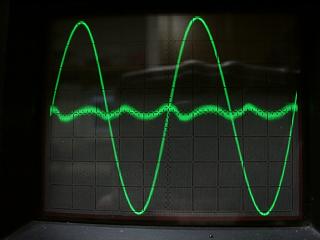

歪みの測定です。Rチャンネルです。FETアンプとしては非常に低歪み。
Lチャンネルの歪み波形です。歪みも取れて綺麗になりました。
試聴中。V-FETの良さが出ています。今では貴重な存在。

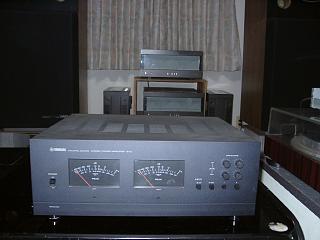

修理完了です。
