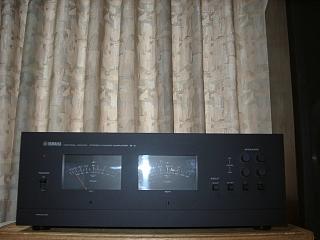

YAMAHA B−2 No.2 修理の様子

故障内容


音途切れ、オーバーホールのご依頼。

原因


 コンデンサー、リレー不良。

処置

 オーバーホール修理。

修理期間

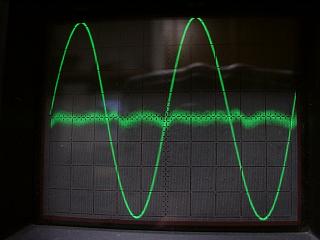

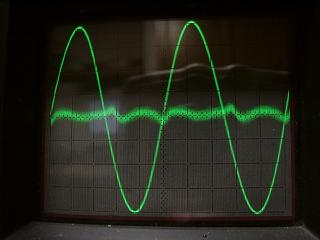

 Rチャンネルの歪み波形です。こちらは綺麗。

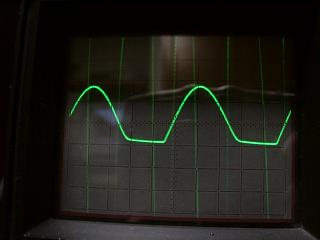

 Lチャンネルは、完全に歪んでいます。

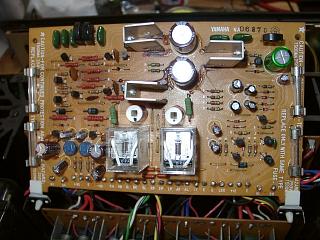

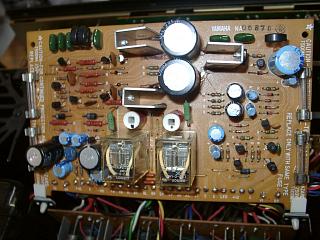

 電源、プロテクション回路の修理に入ります。



















 コンデンサー、リレー交換と半田の修正。

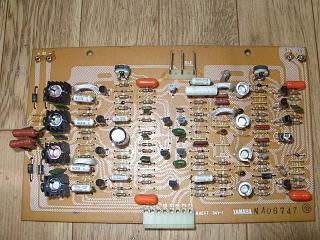

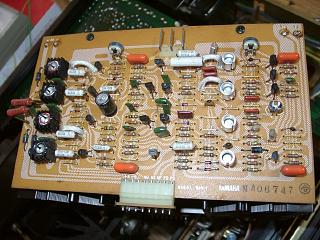

 パワーアンプ基板の修理。



















 コンデンサーと小信号トランジスター全交換。半田の修正。



















 部品交換が終了しました。

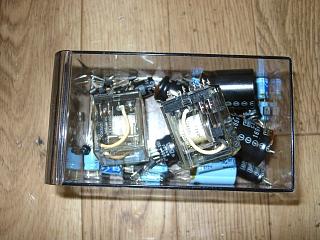

 交換部品です。

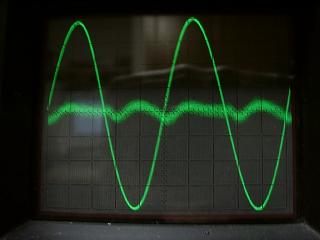

 歪みの測定です。Rチャンネルです。



















 Lチャンネルです。歪みが取れて正常になりました。



















 エージングに入ります。
