故障内容
整備のご依頼。
原因
部品劣化、接点接触不良。
処置
オーバーホール修理。
修理期間
２０２４年３月１１日〜２７日

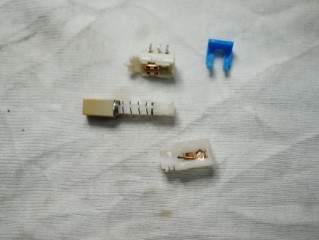

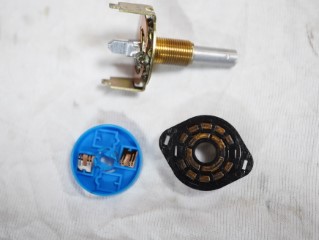

MM/MC切替スイッチの分解修理。

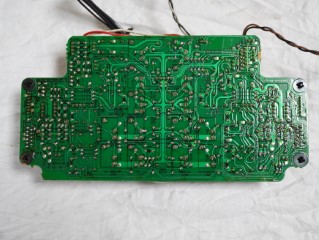

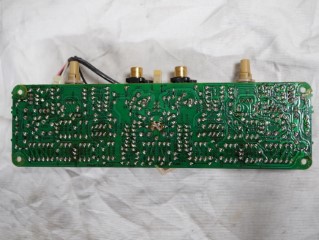

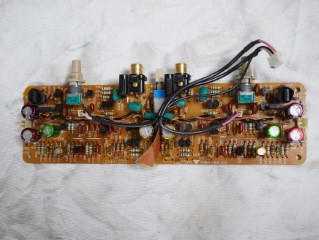

ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

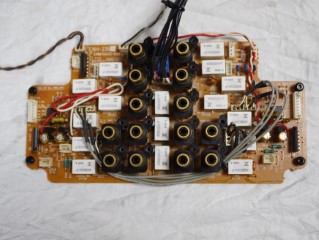

端子台基板の部品交換。
半田の修正。
ＸＬＲ端子の半田修正。

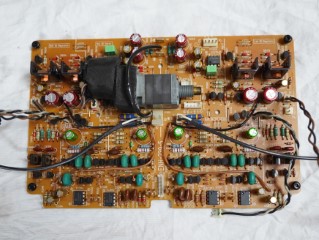

Ｇｍドライブ基板の部品交換と、修理の終了したボリューム取付け。
半田の修正。

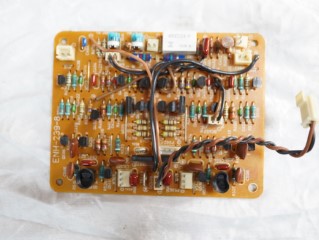

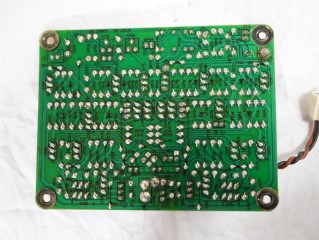

パワー部初段基板（Ｒ）の部品交換。

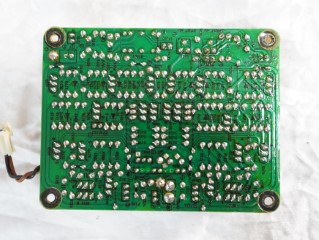

半田の修正。

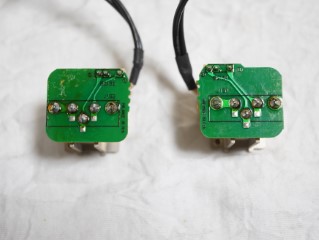

スピーカー端子基板（Ｒ）の半田修正。

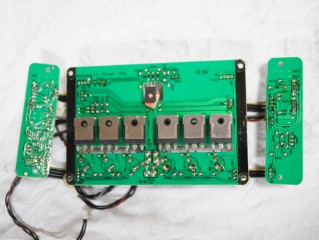

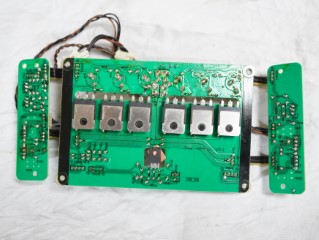

パワー部終段基板（Ｒ）の部品交換。
半田の修正。

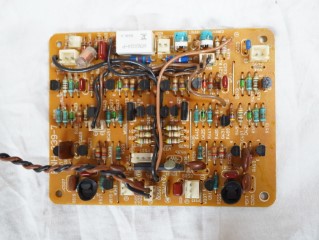

パワー部初段基板（Ｌ）の部品交換。
半田の修正。

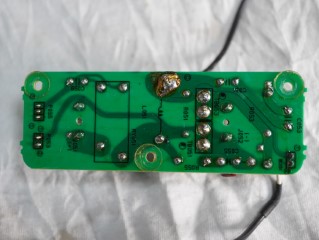

スピーカー端子基板（Ｌ）の半田修正。
パワー部終段基板（Ｌ）の部品交換。
半田の修正。

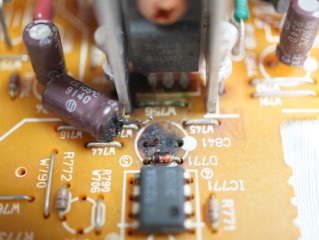

液漏れしたコンデンサ。周辺のパーツも侵食しています。

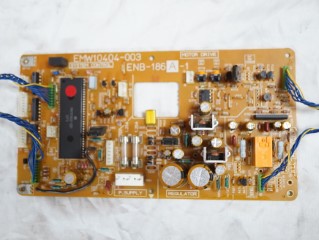

コントロール基板の部品交換。
半田の修正。

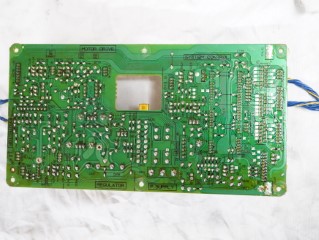

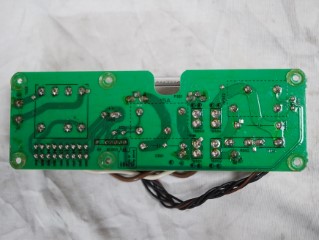

電源基板の半田修正。

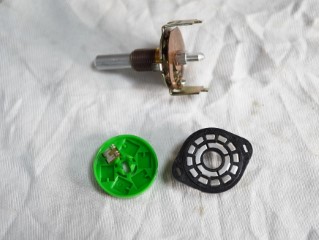

RECセレクタースイッチの分解修理。
ＩＮＰＵＴセレクタースイッチの分解修理。

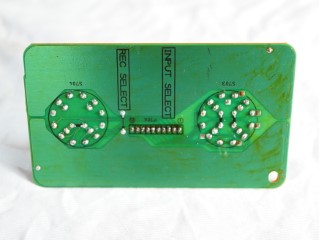

修理の終了したスイッチ取付けと、半田の修正。

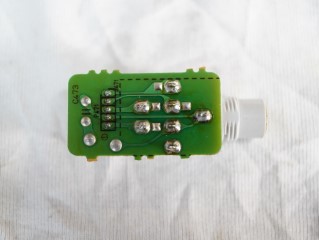

ＰＨＯＮＥ基板の半田修正。

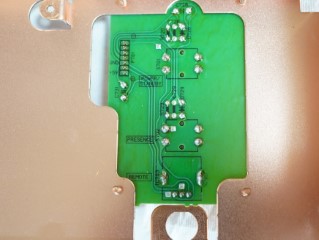

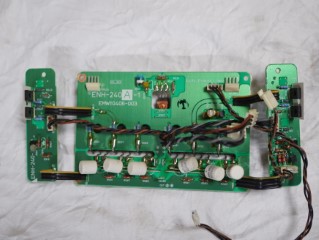

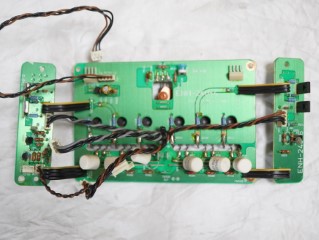

スイッチ基板の半田修正。
ＬＥＤ基板の半田修正。

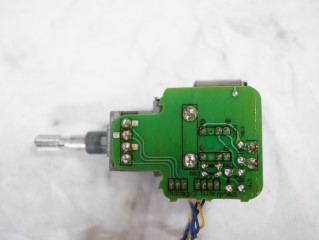

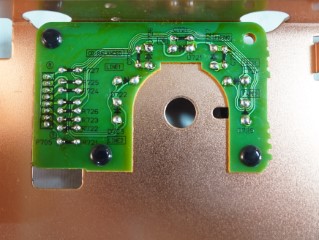

ボリュームエンコーダー基板の半田修正。

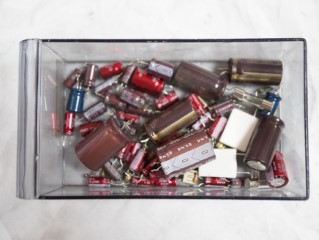

交換部品です。

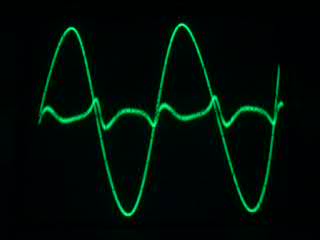

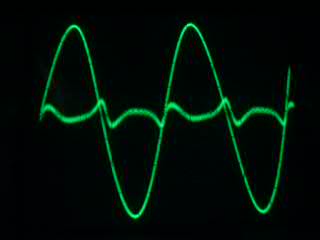

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

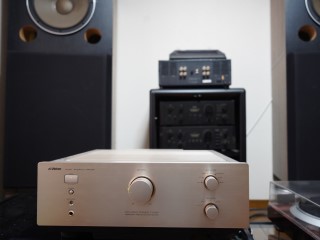

試聴して完成です。
修理完了です。
