AU−X11 No.5 修理の様子

故障内容


PHONO回路故障。

原因

 コンデンサー他の劣化。

処置

 オーバーホール修理。

修理期間

 10/20〜10/24

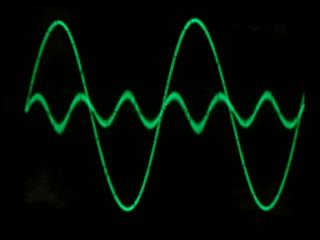

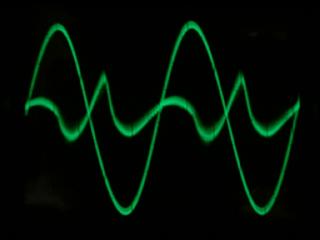

 パワー部も歪みが多く出ています。

 Rチャンネルです。

















 Lチャンネルは、コンデンサー劣化で超高域発振現象を起こしています。

 このまま放置すると、パワーTR破損に至ります。

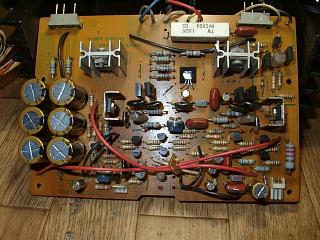

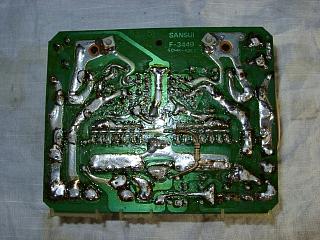

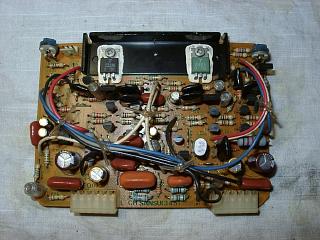

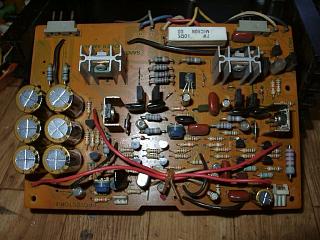

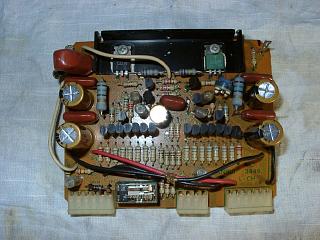

 Rパワー部の部品交換と半田全修正。

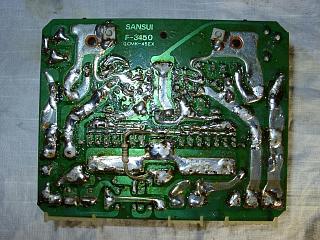

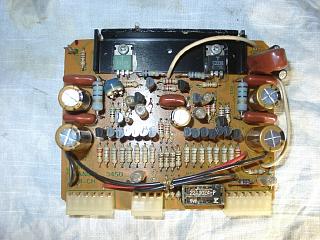

 Lチャンネルも同様に部品交換と半田全修正。

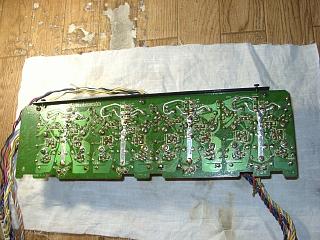

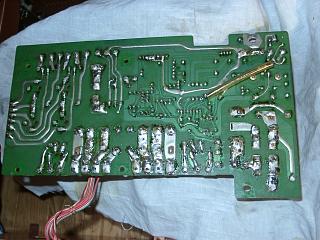

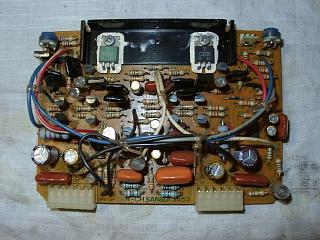

 ロジック基板の部品交換。

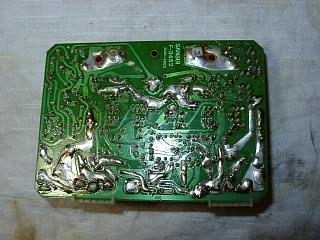

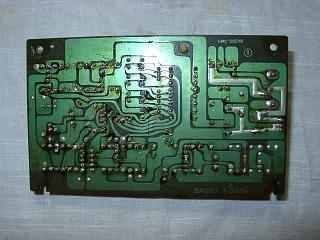

 半田の全修正。

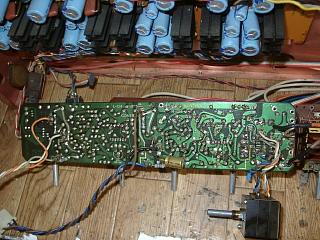

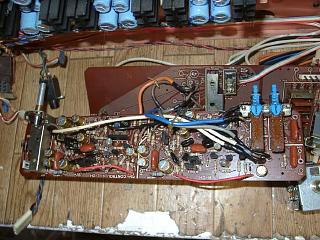

 フラットアンプの部品交換。



















 半田の全修正。

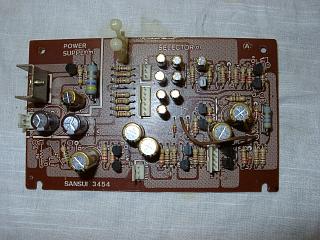

 EQ電源回路の部品交換。



















 半田の全修正。

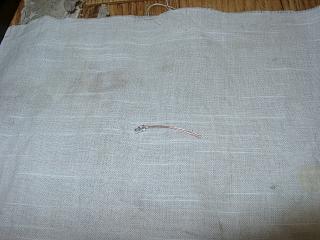

 セレクター部のインジケーターランプは一部切れていますので、全交換。

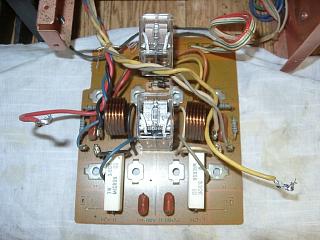

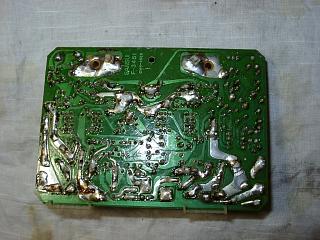

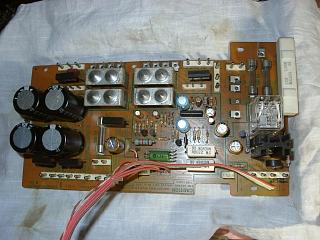

 プロテクション・整流基板の部品交換。



















 半田の全修正。

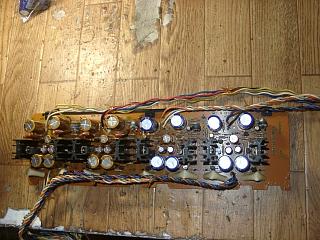

 MCアンプ(R)の部品交換。



















 半田の全修正。



















 MCアンプ(L)の部品交換。



















 半田の全修正。



















 EQアンプ(R)の部品交換。



















 半田の全修正。



















 EQアンプ(L)の部品交換。



















 半田の全修正。



















 プロテクションリレー2個交換。

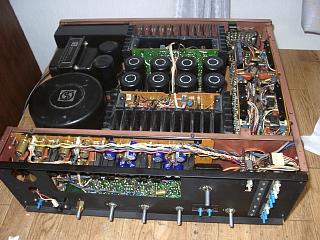

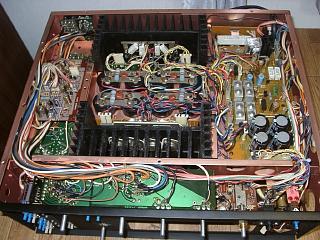

 すべての部品交換が終了しました。



















 配線を綺麗に束線します。

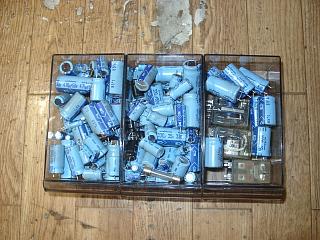

 交換部品です。

 大量のコンデンサーがX11の優れた音質を支えています。

















 歪みの測定です。

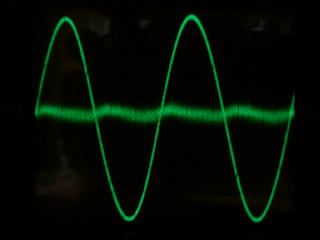

 Rチャンネルです。歪みが取れて綺麗になりました。

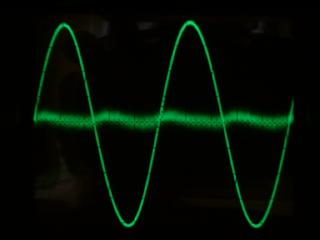

 Lチャンネルです。

 超高域発振現象も無くなり、安定しました。

 これで安心して使用出来ます。

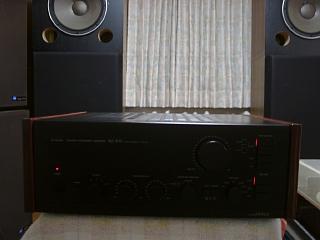

 試聴して完成です。

 プリメインの最高峰として文句無しの高音質。
















 修理完了です。
