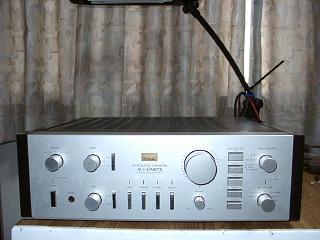

故障内容
電源入らず。
原因
コンデンサー劣化、ランプ切れ、リレー腐食
処置
コンデンサー、リレー、ランプ交換
修理期間
３／１２〜３／２３

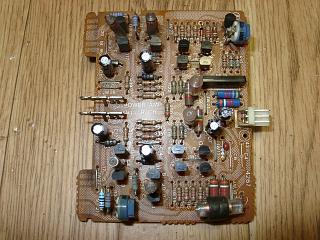

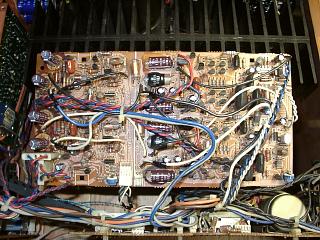

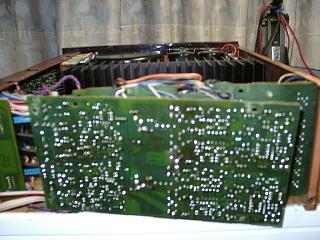

Ｒチャンネル初段基板のコンデンサーとトランジスター８個交換。

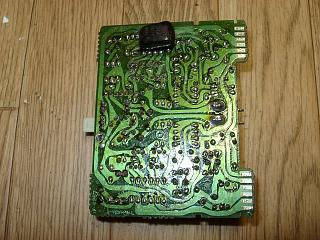

半田の修正。

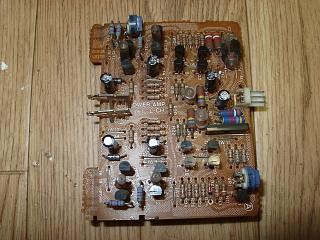

Ｌチャンネルも同様にコンデンサーとトランジスター８個交換。

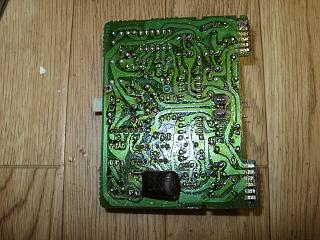

半田の修正。

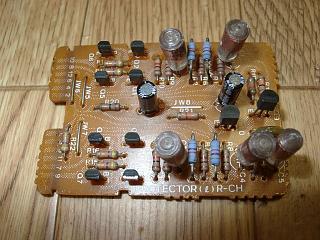

Ｒチャンネルのプロテクター基板コンデンサー交換。

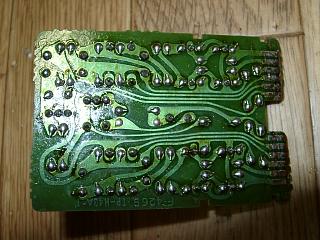

半田の修正。
Ｌチャンネルも同様にコンデンサー交換。
半田の修正。

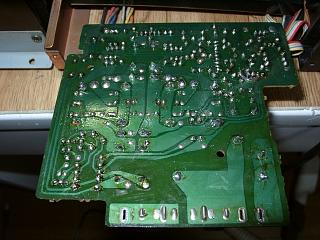

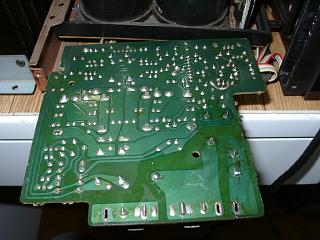

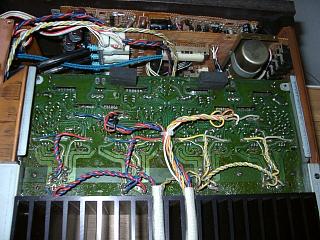

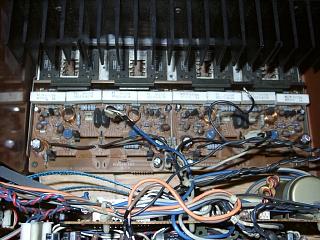

パワー段のメイン基板コンデンサー交換と半田の修正。
メインボードの修理完了。

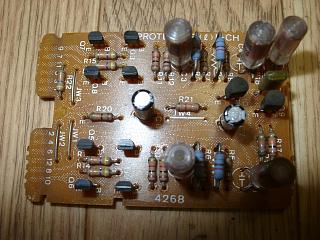

プロテクション基板の修理。リレー３個と抵抗、コンデンサー交換します。
半田もすべて修正。

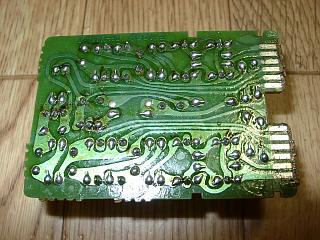

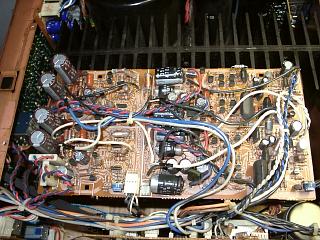

ＰＨＯＮＯ・フラットアンプ基板は劣化が激しい状態です。
コンデンサー交換。
半田の修正。

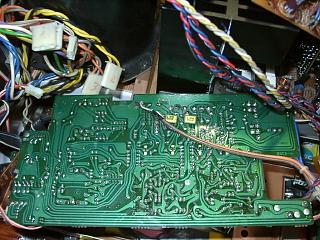

トーン基板のコンデンサー交換と半田の修正。

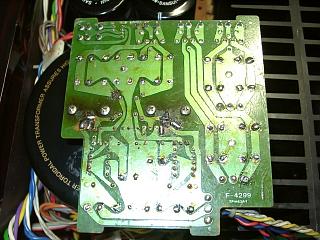

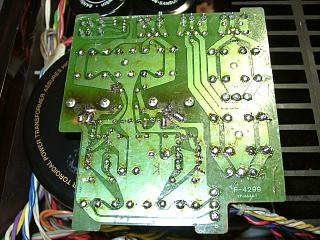

電源基板はオーナー様でコンデンサー交換済みなので、半田のみ修正。
＊過去の修理でパターン剥離しています。
半田修正後。

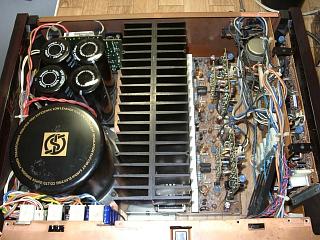

部品交換が終了しました。

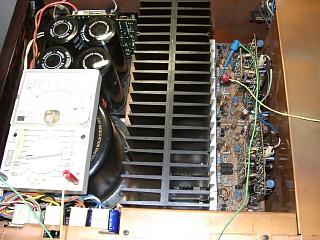

各セクションのＯＦＦＳＥＴ調整と終段バイアスの調整。

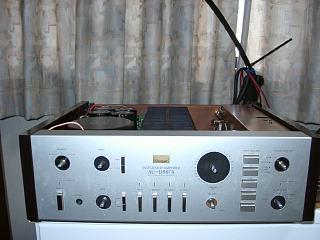

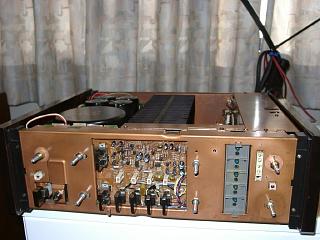

あとは化粧パネル取付け待ち状態。
洗浄の済んだパネルを取付けます。

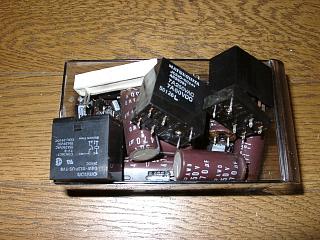

交換部品。

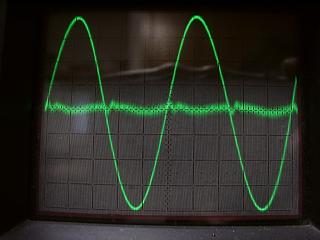

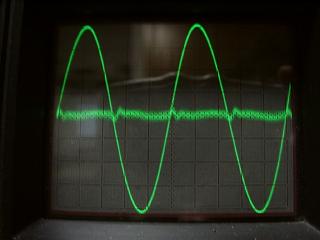

測定に入ります。Ｌチャンネルの歪み波形です。
Ｒチャンネルです。
正弦波を入れてダミーロードでエージング中。

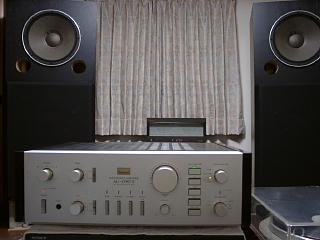

アナログレコードで試聴。優れた音質です。ＭＣトランスの性能も優れて
います。
ＴＡＤのＷウーハーも楽々ドライブします。
修理完了です。
