故障内容
プロテクト解除せず。
原因
コンデンサー他劣化多数。
処置
オーバーホール作業。
修理期間
２／２４〜３／５

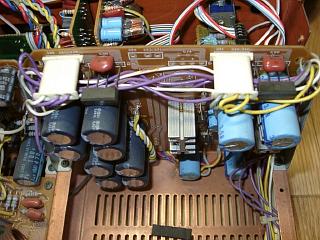

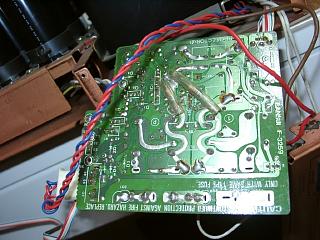

プロテクション基板の取り外し。

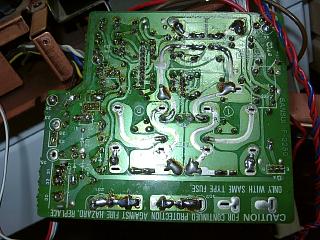

半田の修正とコンデンサー、リレー１個交換。

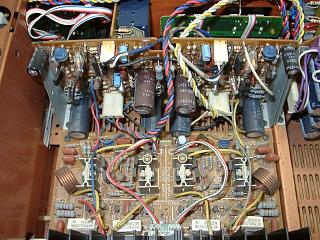

ＳＵＰＥＲ Ｆ／Ｆの出力段。ＥＸＴＲＡよりエラーコレクションアンプに
ＭＯＳ−ＦＥＴ使用して完成度を高めています。
パワーアンプ初段、及びＥＱの電源回路です。ＥＸＴＲＡよりＭＣ入力が
トランスへ変更になった為、ＭＣヘッドアンプの電源が省略されています。
９０７Ｆシリーズは、内臓ヘッドアンプの音質がいまいちで、トランスに変更
となって音質が飛躍的によくなったと記憶しています。

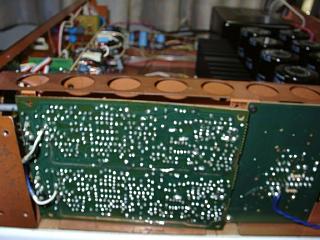

ＥＱアンプのコンデンサー交換と半田修正。
ＰＨＯＮＯにもダイヤモンド差動回路を搭載。非常に優れた回路。

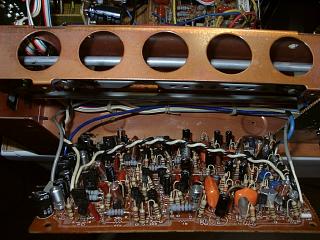

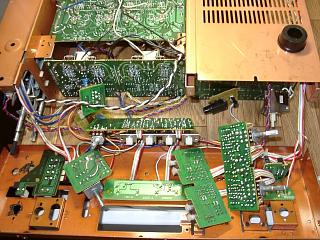

フロントパネルを外し、ＴＯＮＥ関係のコンデンサー交換。半田の修正。
パワー段を残して部品交換終了。以降コンデンサー入庫待ち。

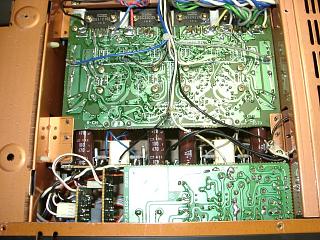

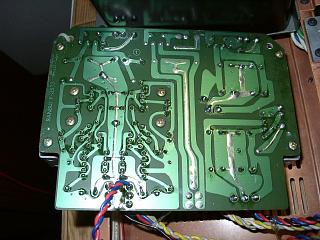

パワー段のコンデンサー交換と半田の全修正。

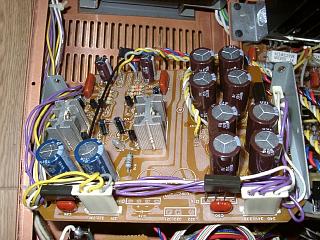

電源回路のコンデンサー交換と半田の修正。

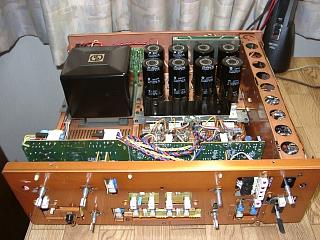

コンデンサーの交換が終了しました。

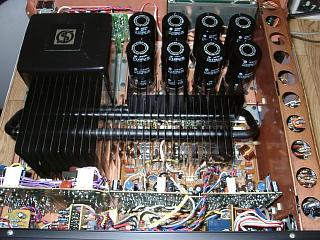

ヒートシンクを取付けて完成です。

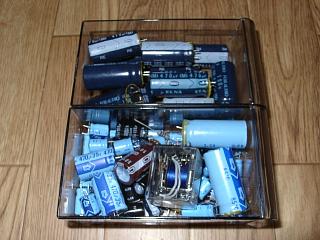

交換部品。

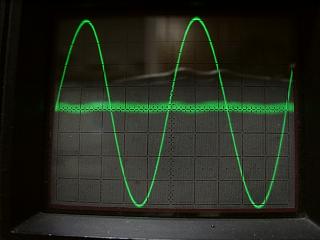

Ｒ側の歪み波形です。ノイズ成分以外はＳ−ＦＦ回路で打消されています。

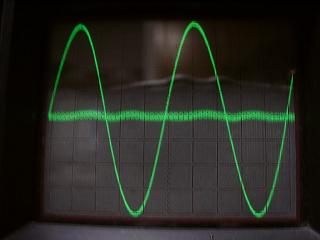

Ｌ側の波形です。無歪みです。
エージング中。

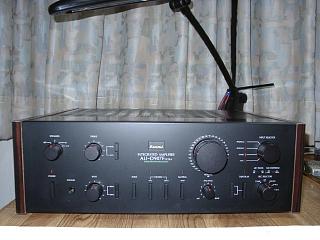

完成です。
