ＳＡＮＳＵＩ　プリメインアンプ　AU-D907Ｆ　EXTRA　Ｎｏ．４　修理の様子

故障内容

　整備のご依頼。

原因
　
　コンデンサー他の劣化。
　
処置

　オーバーホール作業。

修理期間

　１２／１２〜１２／１５

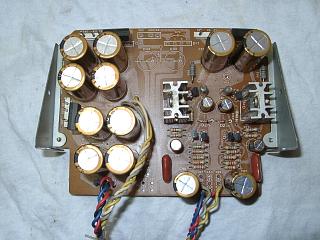

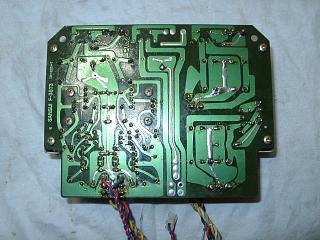

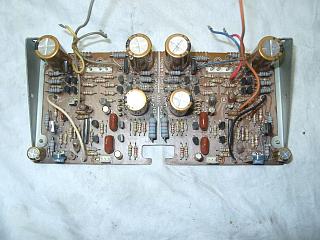

　電源基板の部品交換。

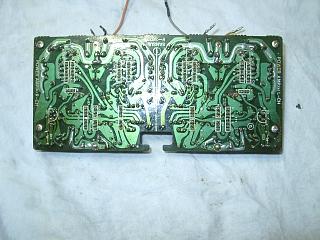

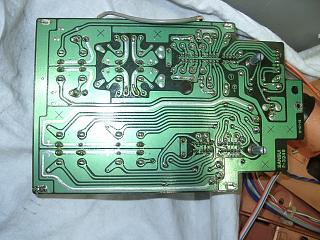

　半田の修正。



















　パワー部初段基板の部品交換。



















　半田の修正。

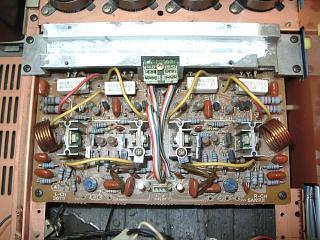

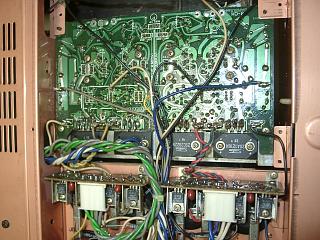

　パワー部終段基板の部品交換。



















　半田の修正。

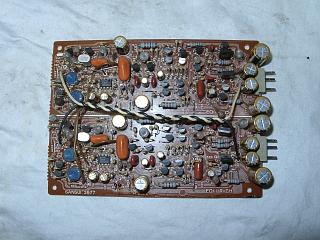

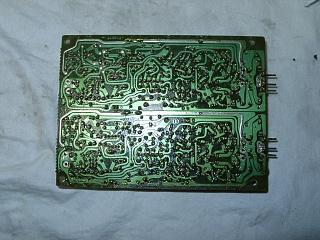

　ＰＨＯＮＯ基板の部品交換。

　９０７は、ＰＨＯＮＯ回路もダイアモンド差動回路となっていますので
アナログファンには９０７がお勧めです。

　またＥＸＴＲＡシリーズより高品質ＭＣトランス内臓が内臓され、ネックで
あったＭＣカートリッジの音質も改善されています。













　半田の修正。

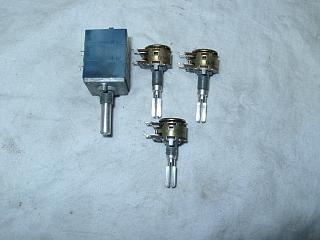

　ＶＲは、基板より外してから洗浄処理します。

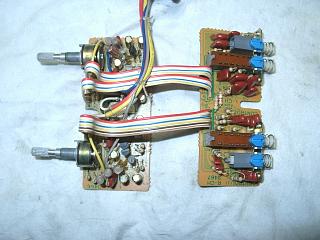

　トーン部の部品交換と、修理の済んだＶＲ取り付け。

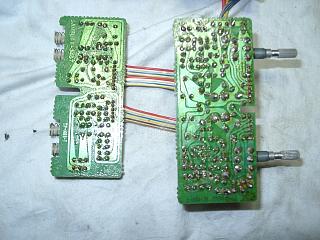

　半田の修正。

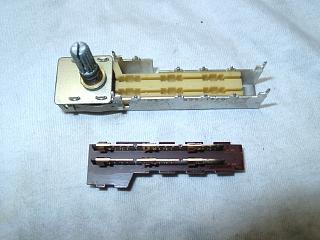

　セレクターＳＷの分解修理。



















　半田の修正。

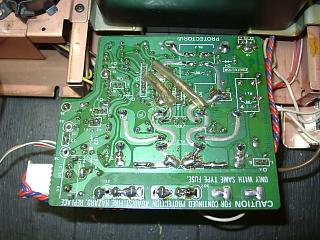

　プロテクション基板の部品交換と、半田の修正。

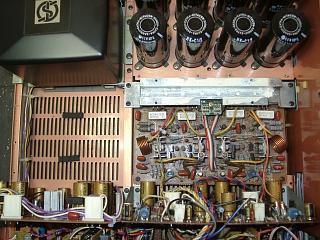

　部品交換が終了しました。

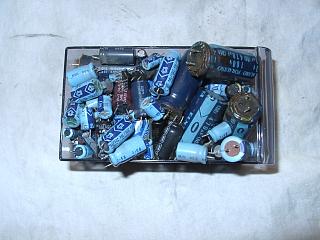

　交換部品です。

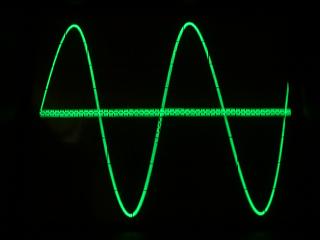

　歪みの測定です。

　Ｒチャンネルです。

　ＥＸＴＲＡシリーズからは、エラーコレクションアンプがＭＯＳ−ＦＥＴに
変更され、さらに低歪みとなっています。

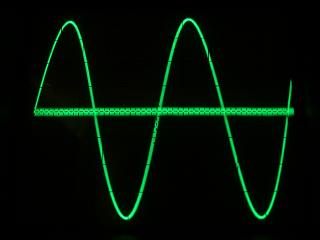

　Ｌチャンネルです。


















　修理完了です。
