AU-D907Ｆ　EXTRA　Ｎｏ．２　修理の様子

故障内容

　ボリューム破損。

原因
　
　ボリューム軸折れ、コンデンサー他劣化多数。
　
処置

　オーバーホール作業。

修理期間

　１２／５〜１２／１２

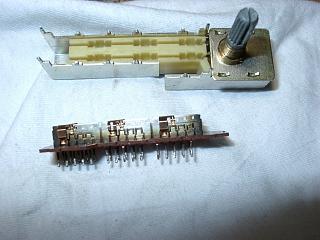

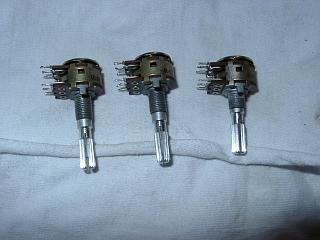

　ＶＲ関係は、取外してから洗浄処理します。

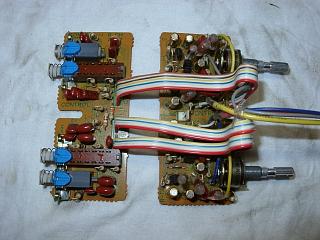

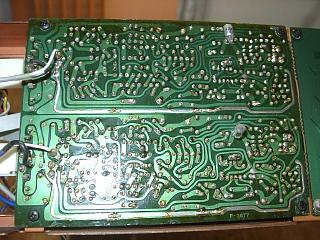

　トーン基板の部品交換と、修理の済んだＶＲ取り付け。

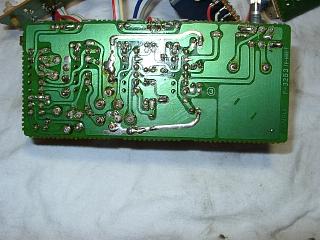

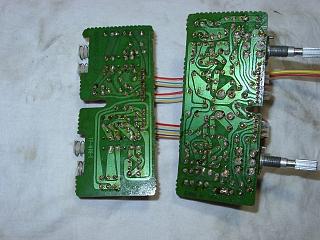

　半田の修正。

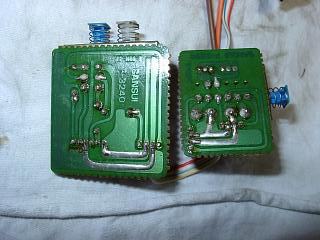

　ＳＷ部の半田修正。



















　ＳＷボードの半田修正。

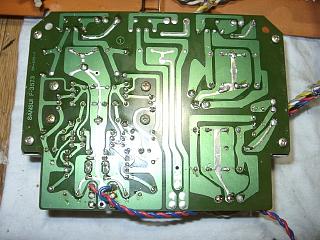

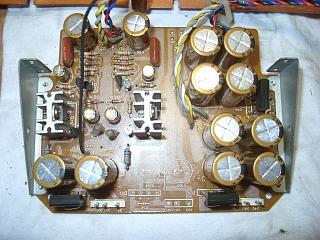

　電源基板の部品交換。

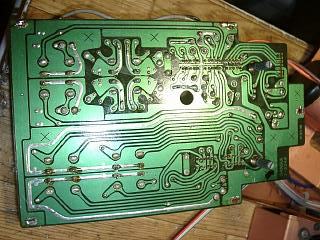

　半田の全修正。

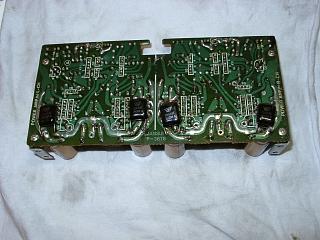

　パワー部初段の部品交換。



















　半田の修正。

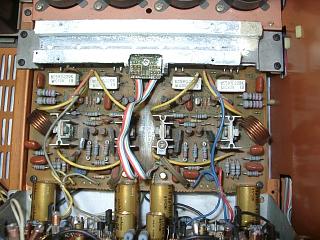

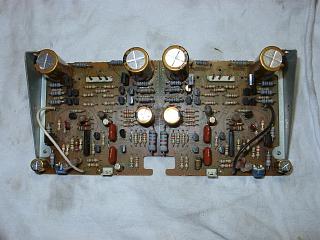

　パワー部の部品交換。

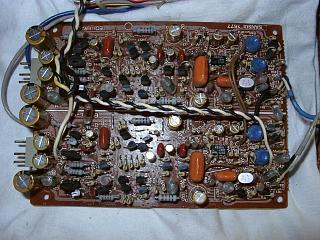

　ＥＱ基板の部品交換。



















　半田の修正。



















　セレクターＳＷの分解清掃。

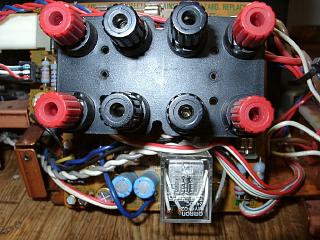

　端子基板の半田修正と、修理の済んだセレクターＳＷ取り付け。

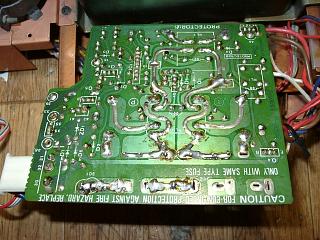

　プロテクト基板の部品交換。



















　半田の修正。

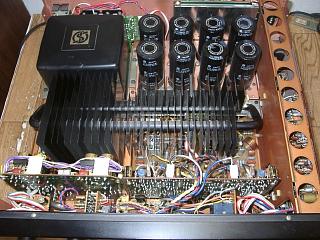

　すべての部品交換が終了しました。

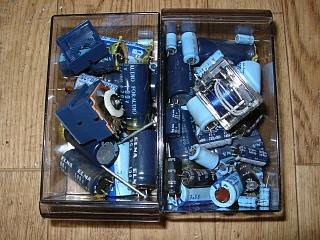

　交換部品です。

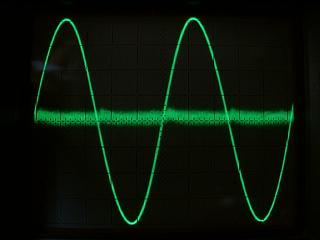

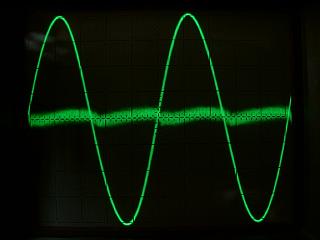

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

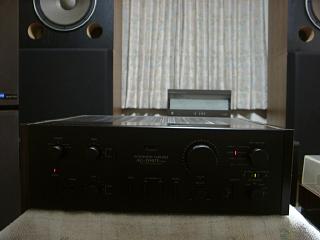

　試聴して完成です。


















　修理完了です。
