故障内容
プロテクト作動
原因
コンデンサー他の劣化。
処置
オーバーホール修理。
修理期間
１１／９〜１１／１０

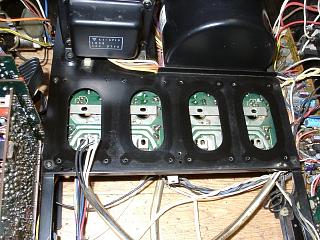

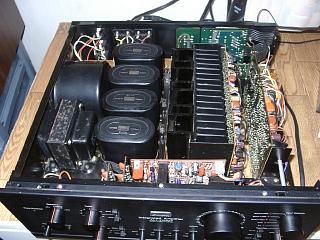

パワーブロックの取り外し。

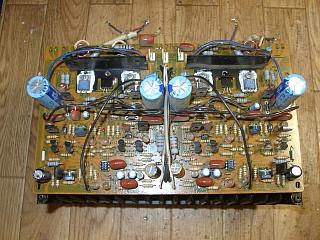

コンデンサー・トランジスター交換と半田の修正。

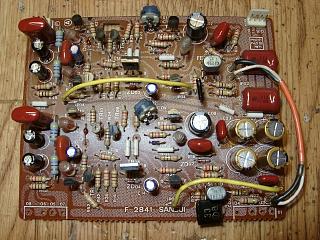

ＦＬＡＴアンプのコンデンサー・トランジスター交換。

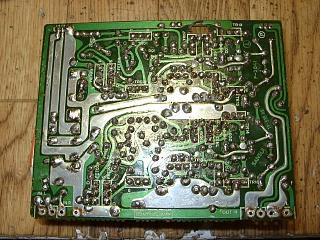

半田の修正。

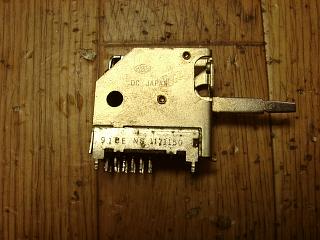

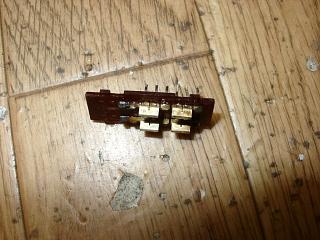

ＳＷは分解して清掃します。
内部はやはり真っ黒です。

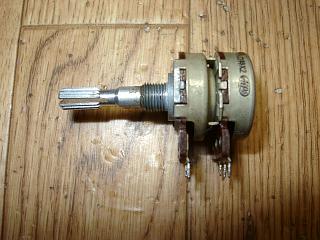

ボリュームは取り外してから接点洗浄します。

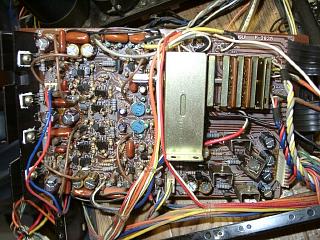

トーン部ターンオーバー切替ＳＷ基板の半田修正。

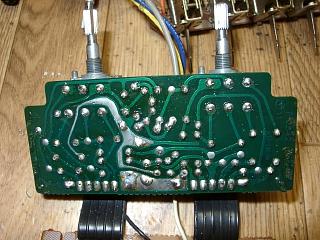

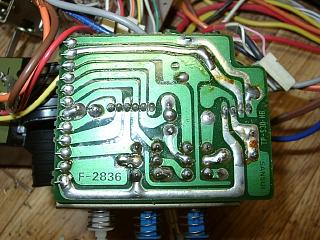

トーン部ボリューム基板の半田修正。

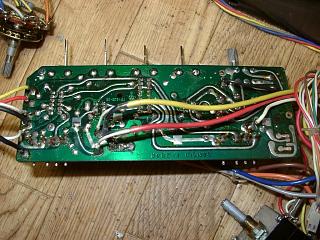

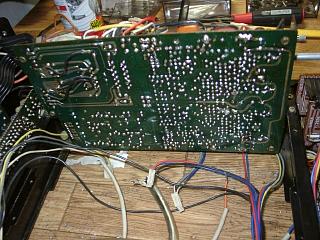

ＳＷボードの半田修正。

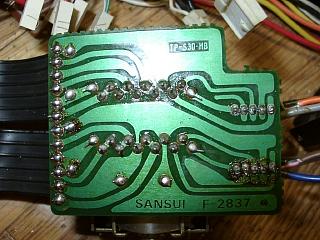

ＴＡＰＥモニターSWの接点洗浄と半田修正。
ＲＥＣセレクターＳＷの接点洗浄と半田の修正。

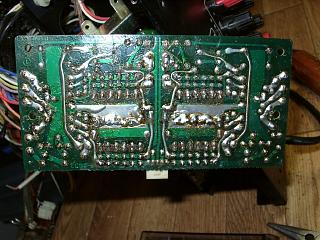

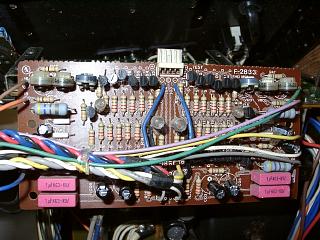

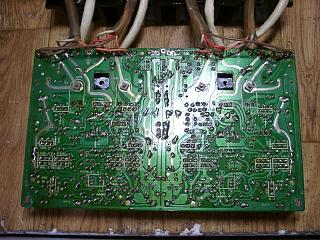

ＥＱ基板の部品交換。
半田の全修正。

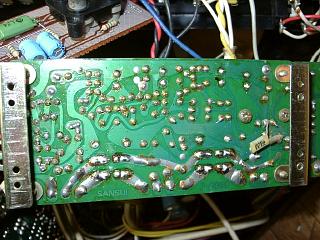

ＭＣヘッドアンプ部の部品交換。
半田の全修正。
プロテクション基板の部品交換。
半田の全修正。

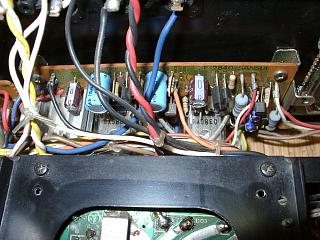

ブロックコンデンサー取り外し、電源基板のコンデンサー交換。

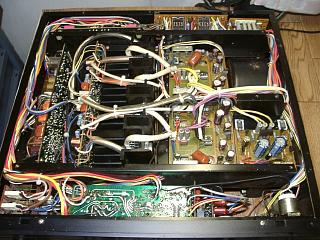

修理の済んだパワーブロック取付け、配線を綺麗に束線します。
部品交換が終了しました。

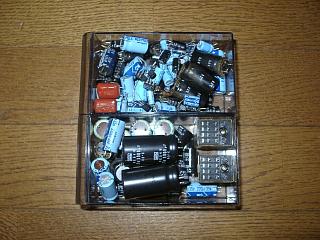

交換部品です。

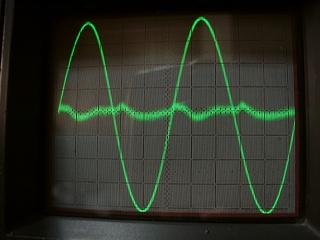

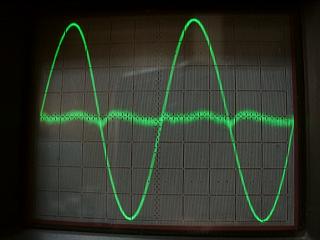

歪みの測定です。
Ｒチャンネルです。スイッチング歪みも小さく優秀です。
Ｌチャンネルです。
正弦波を入れてエージング開始。
試聴して完成です。

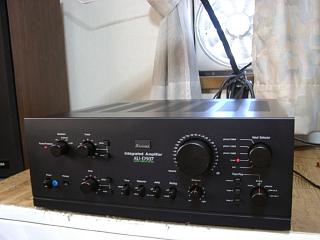

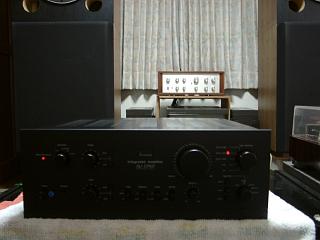

修理完了です。
