修理の様子

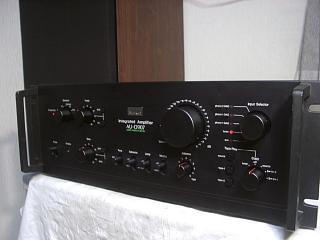

AU-Ｄ９０７　Ｎｏ．３　修理の様子

故障内容

　盛大なノイズ。

原因
　
　コンデンサー他の劣化。

処置

　オーバーホール修理。

修理期間

　１／２７～２／９

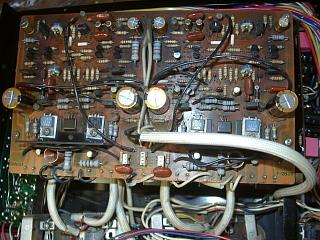

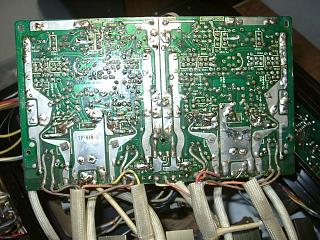

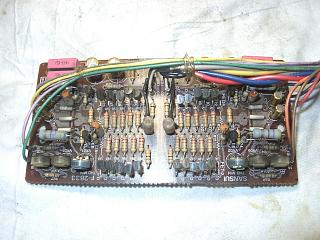

　パワー部の部品交換。

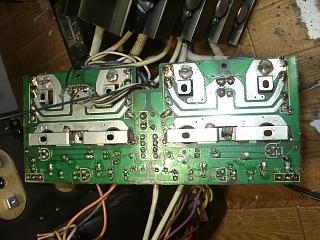

　半田の修正。

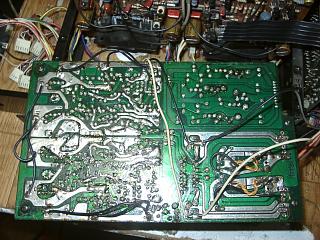

　電源基板の部品交換と、半田の修正。

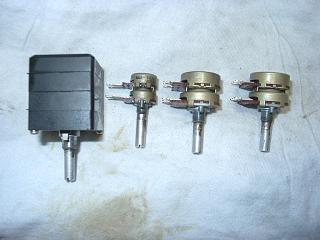

　ＶＲ関係は、基板より取り外してから洗浄処理。

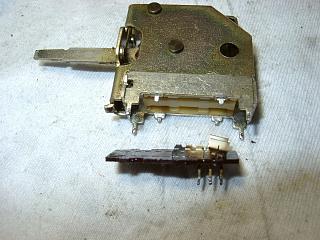

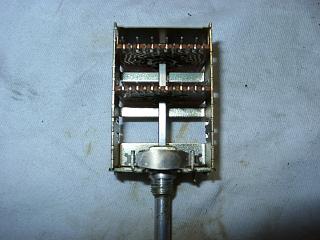

　ＳＷの洗浄処理。

　トグルＳＷは、すべて分解清掃します。

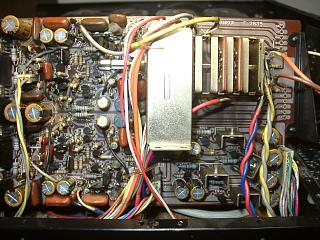

　ＥＱ基板の部品交換と、修理の済んだＳＷ取り付け。

　半田の修正。

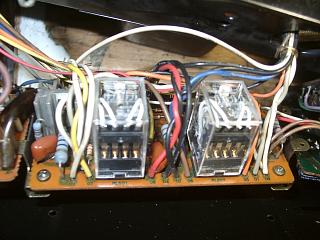

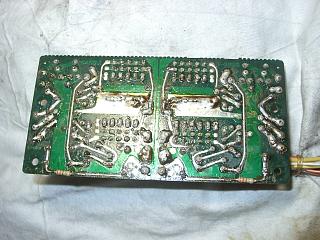

　プロテクション基板の部品交換と、半田の修正。

　ＭＣヘッドアンプの部品交換。

　半田の修正。

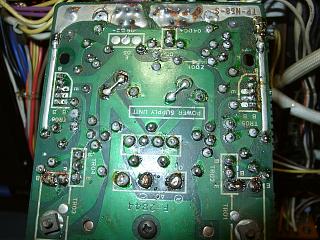

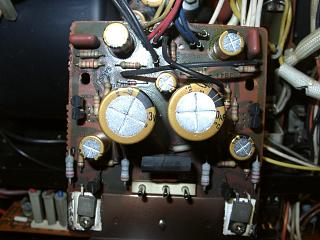

　電源基板の部品交換。

　半田の修正。

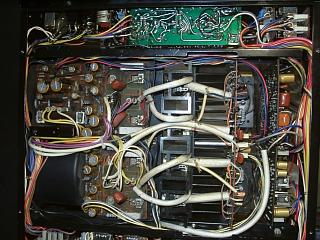

　すべての部品交換が終了しました。

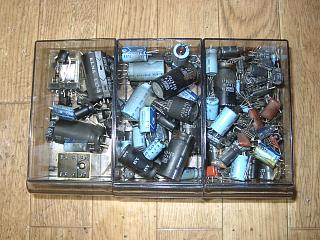

　交換部品です。

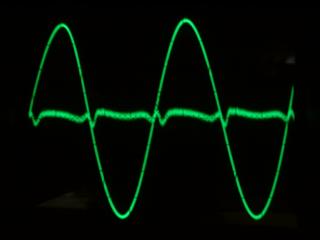

　歪みの測定です。

　Ｌチャンネルです。

　Ｒチャンネルです。

　エージング中。
