AU-Ｄ９０７　Ｎｏ．２　修理の様子

故障内容

　プロテクト作動

原因
　
　コンデンサー他の劣化。

処置

　オーバーホール修理。

修理期間
　１０／２８〜１１／２４

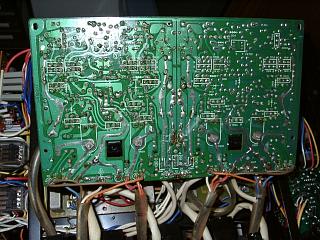

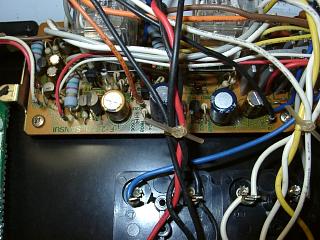

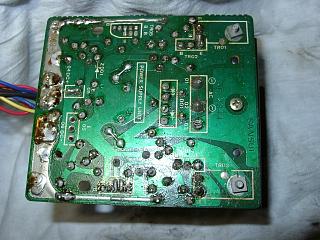

　プロテクション基板の部品交換。

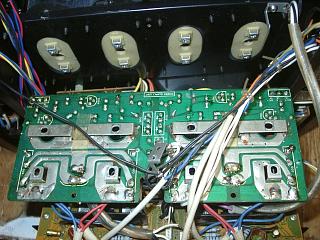

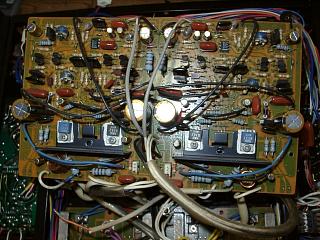

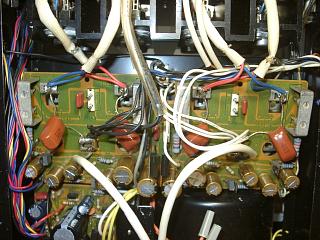

　パワー部の部品交換。

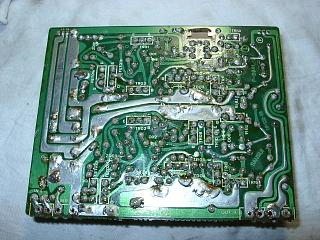

　半田の全修正。

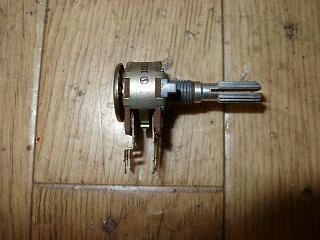

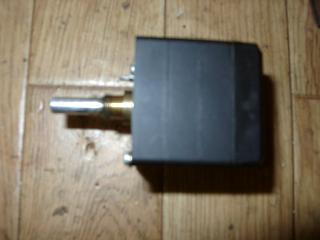

　ＶＲ関係は、取り外してから洗浄処理します。

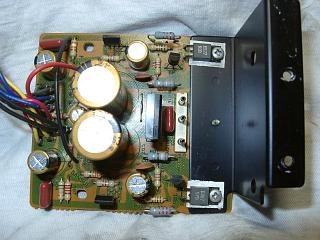

　電源基板の部品交換。

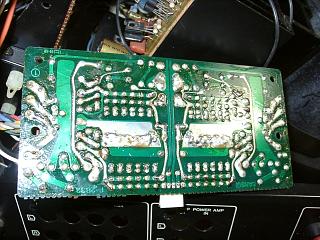

　半田の修正。



















　電源基板の部品交換。



















　半田の修正。



















　ＭＣヘッドアンプの部品交換。

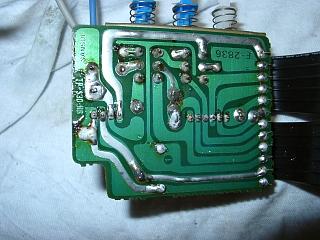

　半田の修正。

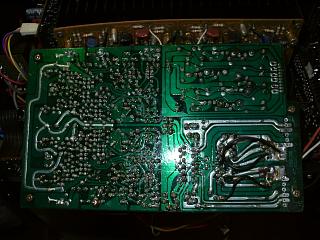

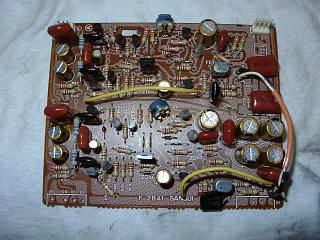

　ＥＱ基板の部品交換と、半田の修正。



















　フラットアンプ部の部品交換。



















　半田の修正。

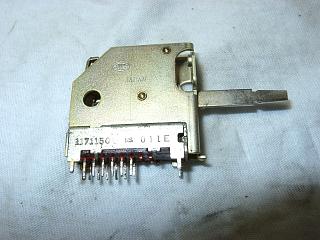

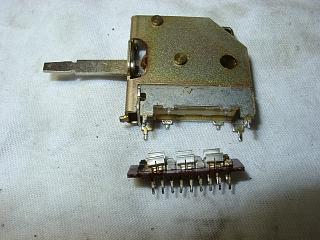

　ＳＷ関係は、分解清掃します。

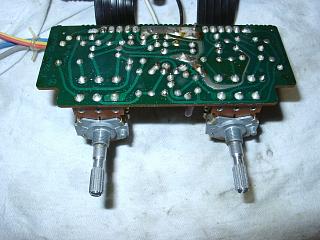

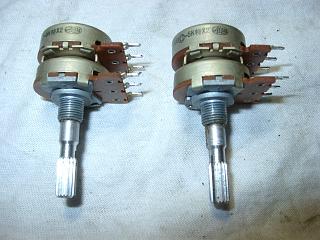

　トーンＶＲの洗浄処理。

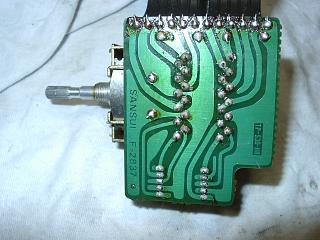

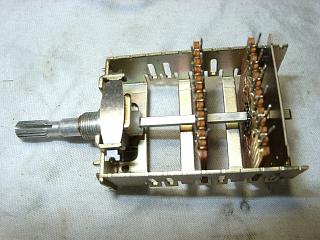

　セレクターＳＷの洗浄処理。

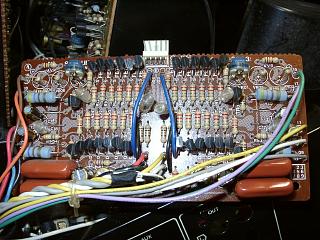

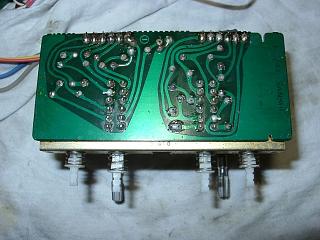

　トーン基板の部品交換と、修理の済んだＶＲ取り付け。



















　修理の済んだＳＷ取り付けと、半田の修正。



















　

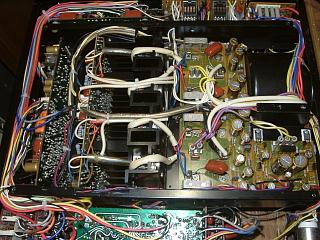

　配線を綺麗に束線して完成です。

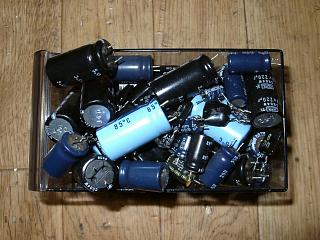

　交換部品です。

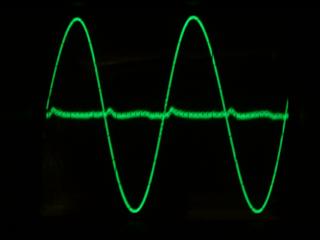

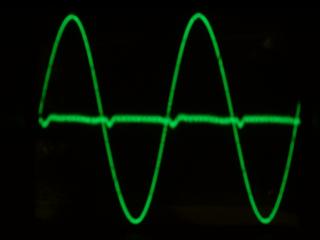

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

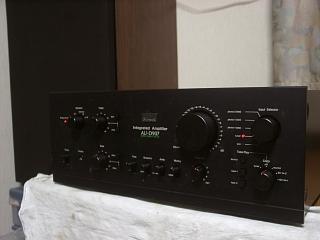

　エージング中。
