故障内容
ＴＯＮＥ-ＯＦＦでＲチャンネル音量上がらず、音途切れ、歪み。
原因
部品劣化、接点接触不良。
処置
オーバーホール修理。
修理期間
２０２５年８月１０日〜１３日

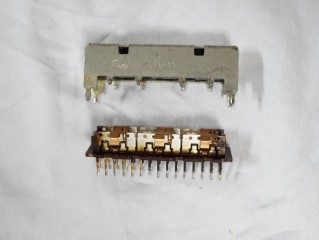

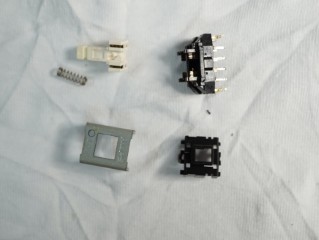

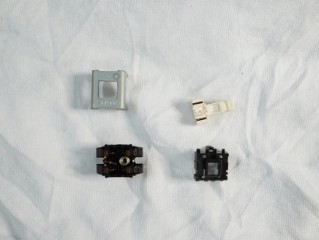

ＴＯＮＥスイッチの分解修理。

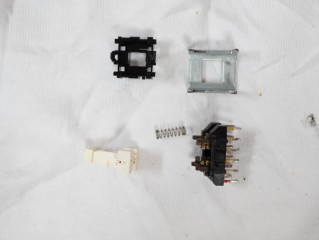

ＳＵＢＳＯＮＩＣスイッチの分解修理。

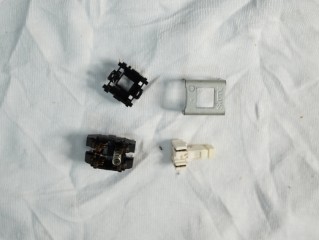

ＬＯＵＤＮＥＳＳスイッチの分解修理。

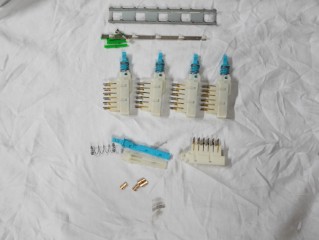

ＭＵＴＩＮＧスイッチの分解修理。

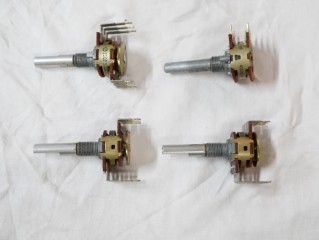

ボリューム関係は洗浄修理します。

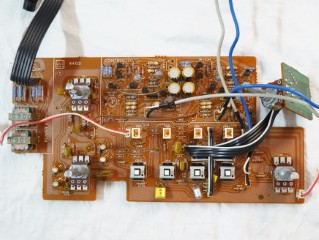

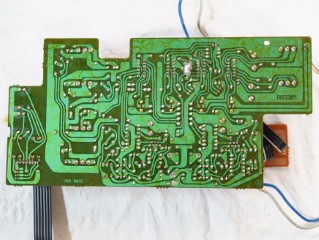

ＴＯＮＥ基板の部品交換と、修理の終了したスイッチ・ボリューム取付け。
半田の修正。
修理の終了したメインボリューム取付けと、半田の修正。

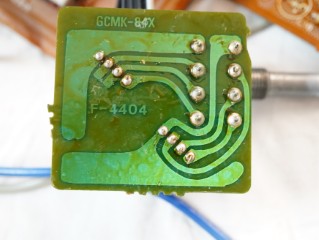

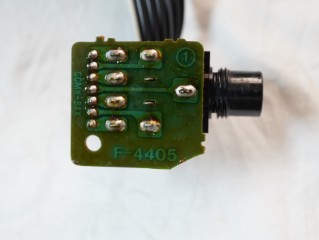

ＰＨＯＮＥ基板の半田修正。

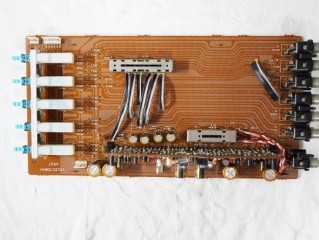

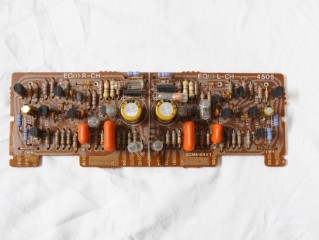

ＰＨＯＮＯ基板の部品交換。

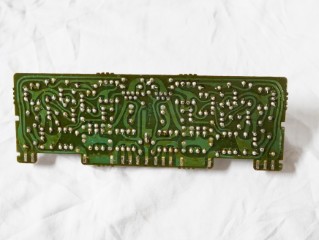

半田の修正。

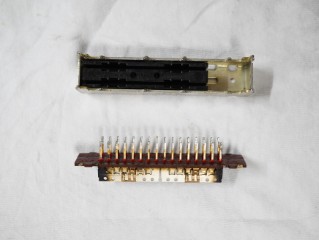

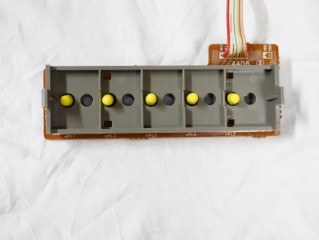

ＰＨＯＮＯセレクタースイッチの分解修理。
ＲＥＣセレクタースイッチの分解修理。
ＩＮＰＵＴセレクタースイッチの分解修理。

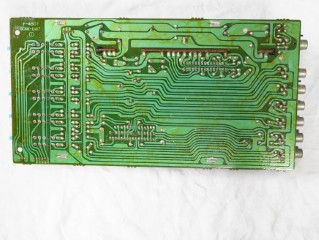

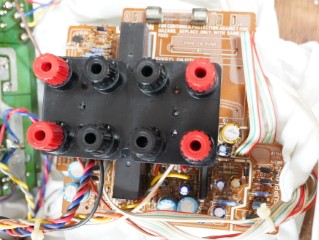

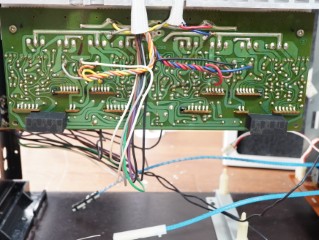

端子台基板の部品交換と、修理の終了したＰＨＯＮＯ基板
スイッチ取付け。
半田の修正。
フィラメントランプは消耗品なので全て新品交換します。

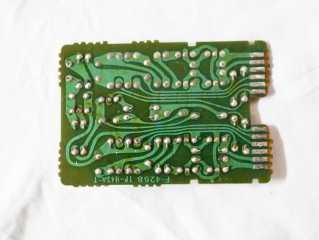

パワー部（Ｒ）保護回路基板の部品交換。
半田の修正。

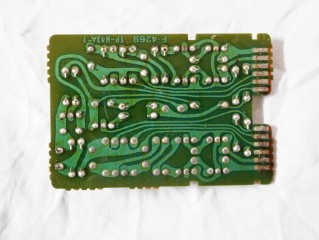

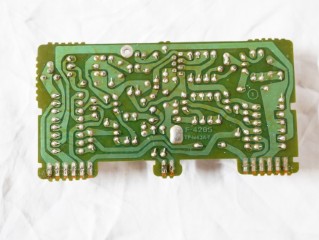

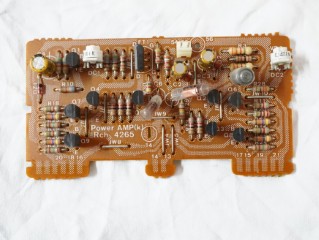

パワー部（Ｒ）初段基板の部品交換。
半田の修正。

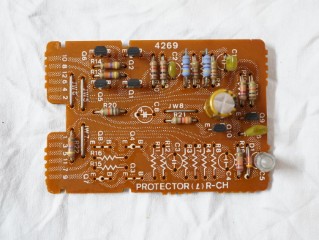

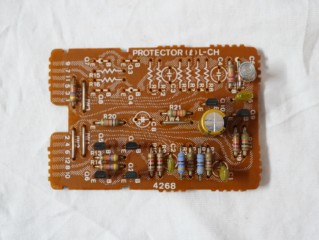

パワー部（Ｌ）保護回路基板の部品交換。
半田の修正。

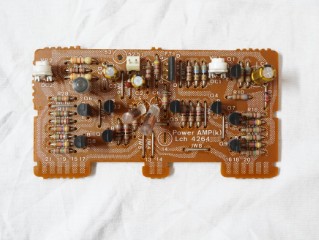

パワー部（Ｌ）初段基板の部品交換。
半田の修正。

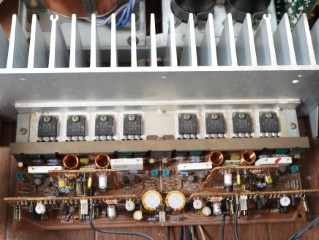

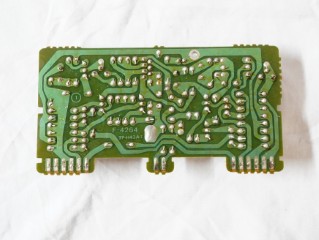

パワー部終段基板の部品交換。
半田の修正。

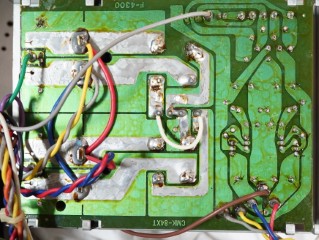

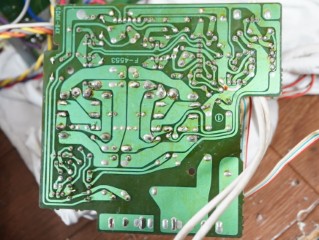

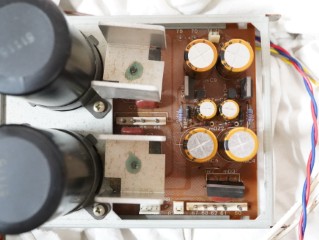

電源・整流基板の部品交換。
半田の修正。
保護回路基板の部品交換。
半田の修正。

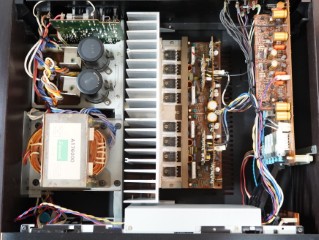

ハーネスを綺麗に束線して完成です。

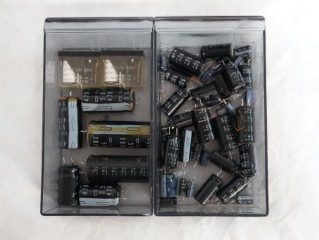

交換部品です。

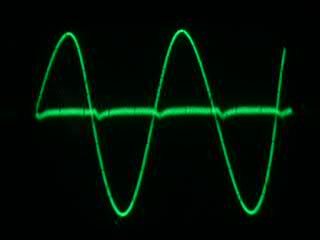

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

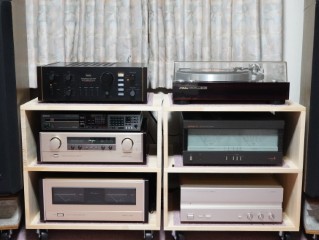

試聴して完成です。
修理完了です。
