SANSUI プリメインアンプ AU−α907KX 修理の様子

故障内容

 音出ない。

原因


 半田不良、接点接触不良。

処置

 オーバーホール修理。

修理期間

 2020年4月4日〜9日

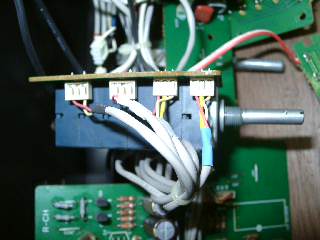

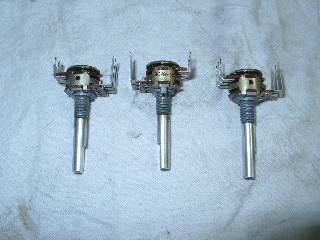

 トーンボリューム・バランスボリュームの洗浄修理。



















 コンデンサ等の部品は劣化もなく綺麗なので、今回は接点関係の整備を
重点的に行います。


















 メインボリュームは、過去にガリで整備され再発とのことなので
今回は分解して徹底的に修理します。

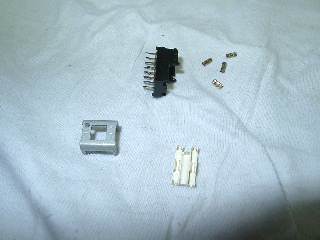

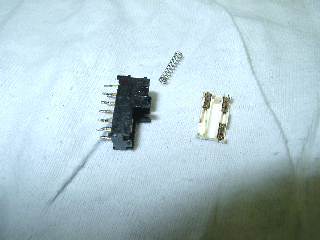

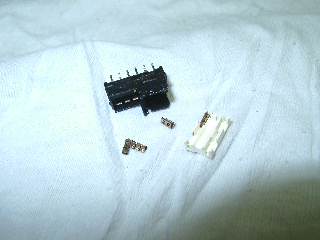

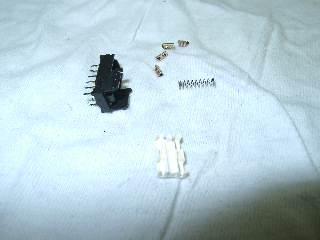

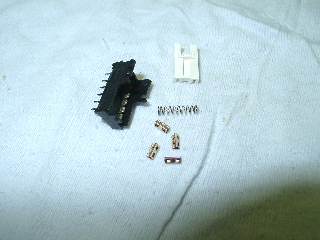

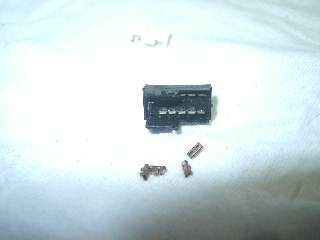

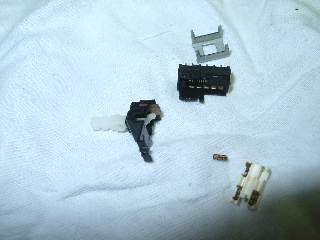

 プッシュスイッチの分解修理。小型化スイッチで、作業は大変です。















































































 どれも真っ黒です。

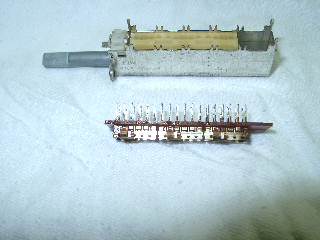

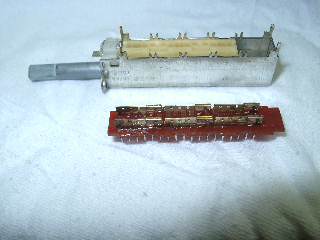

 ロータリースイッチの分解修理。

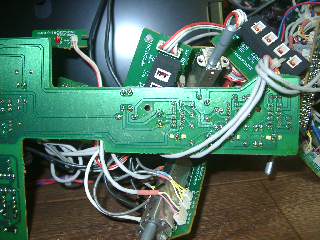

 修理の終了したスイッチ取付けと、半田の修正。







































 修理の終了したスイッチ取付けと、半田の修正。

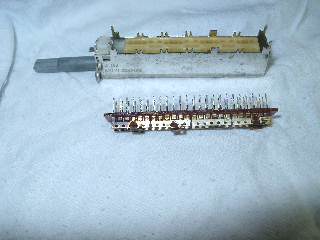

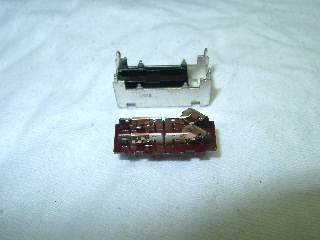

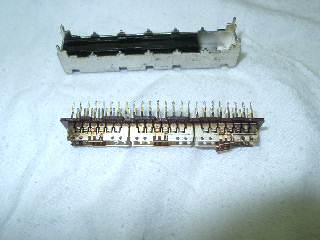

 セレクタースイッチの分解修理。

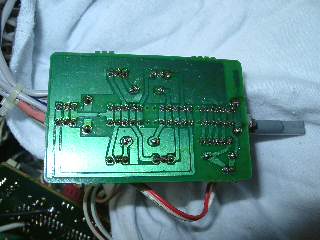

 半田の修正。

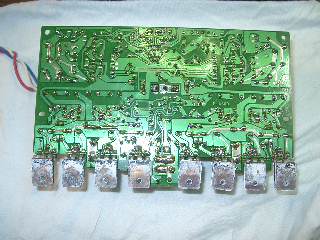

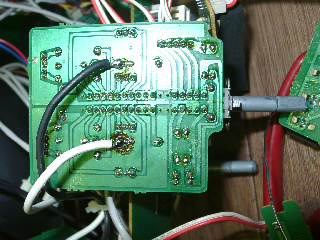

 修理の終了したスイッチ、ボリューム取付けと半田の修正。



















 修理の終了したスイッチ取付けと、半田の修正。



















 リモートスイッチも分解修理します。

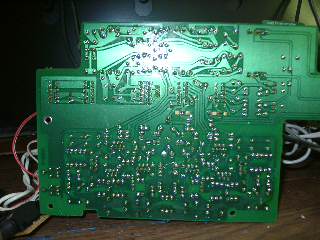

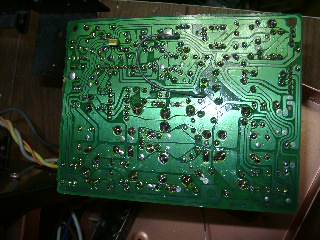

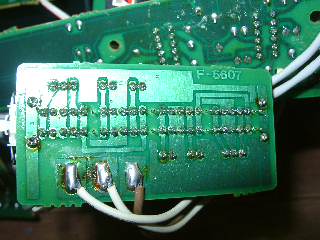

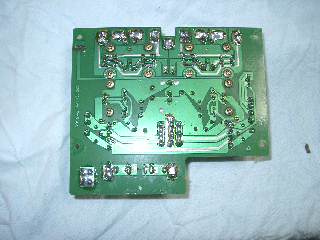

 保護回路基板の半田修正。

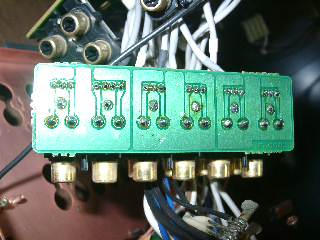

 端子台基板の半田修正。

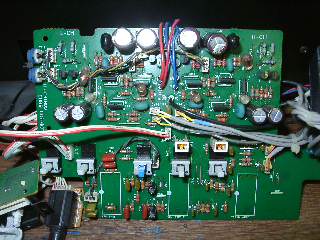

 電源基板の半田修正。

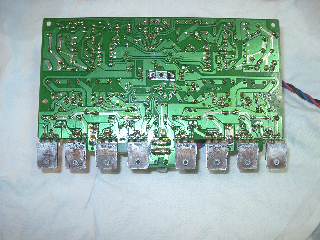

 パワー部の半田修正。



















 パワー部(L)の部品交換。

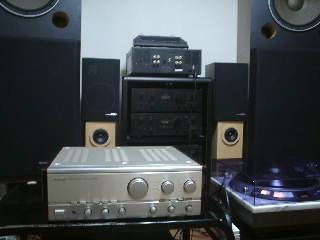

 試聴して完成です。












 修理完了です。
