AU-α９０７iMOS　ＬＩＭＩＴＥＤ　修理の様子

故障内容

　ＳＰケーブルショート後、プロテクト掛かり発煙。

原因
　
　パワーＭＯＳ－ＦＥＴのショート。

処置

　パワーＭＯＳ－ＦＥＴの交換。

修理期間

　４／２４～４／２４

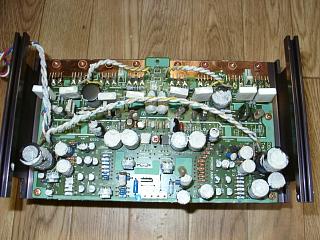

　故障したパワーブロックの取り外し。

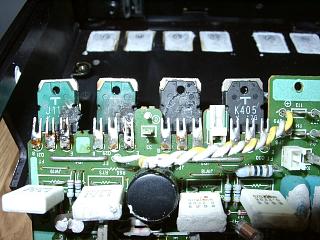

　これはヒドイ！炭化しています。

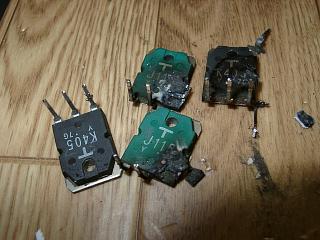

　無残な姿です。Ｘバランスアンプは、ショート時の保護が難しい為、
負荷ショートは絶対に避ける必要がありそうです。

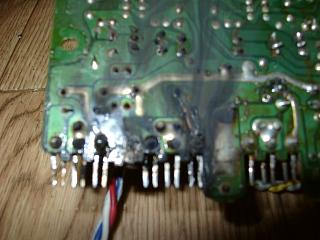

　基板の裏。

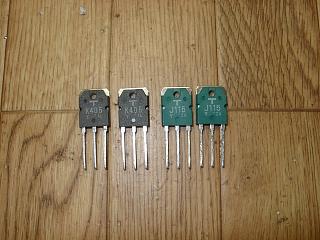

　音質重視の為、オリジナルの２ＳＫ４０５・２ＳＪ１１５使用。

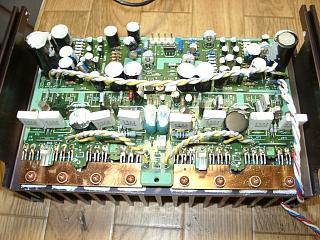

　新しい素子を取付け組み上げます。

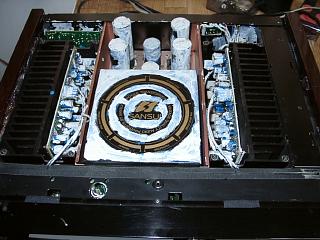

　内部はかなり改造されています。バイアス、オフセット調整。

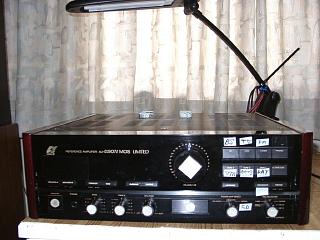

　修理完了です。
