故障内容
Ｐｈｏｎｏ片チャンネルレベル不良。
原因
コンデンサー、終段トランジスター、他の劣化。
処置
オーバーホール作業。
修理期間
６／４〜６／１５

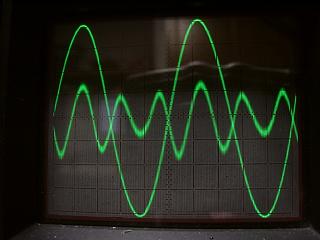

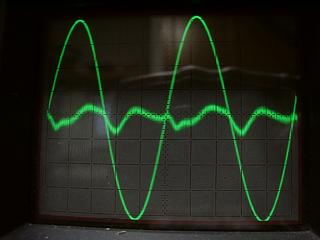

Ｒチャンネルの歪み波形です。
ＬチャンネルはＭＯＳ−ＦＥＴ劣化で歪みが発生しています。又、２０Ｗで
クリップしてしまいます。

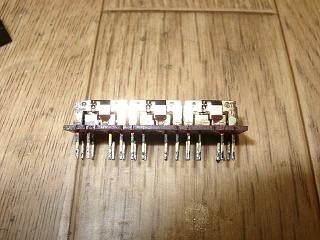

ＳＷは分解して清掃します。

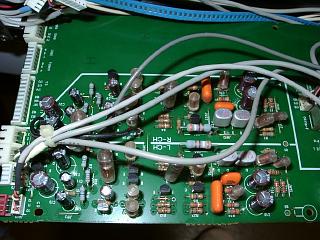

ＥＱアンプのコンデンサー交換。

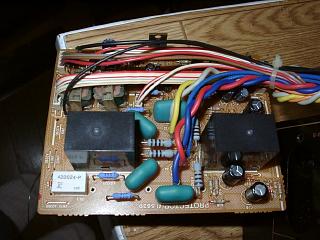

出力リレーの交換。
新しいリレーの取付け。

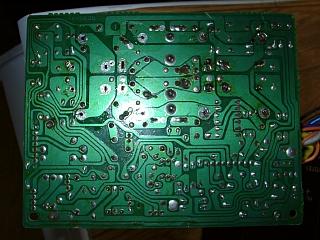

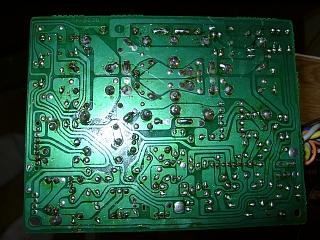

半田もすべて修正します。
フラットアンプのコンデンサー交換。

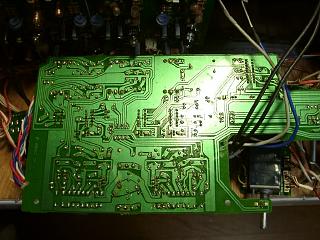

半田もすべて修正。

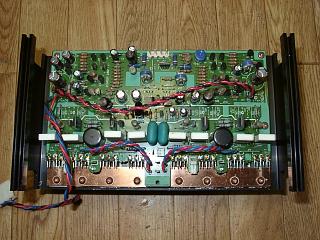

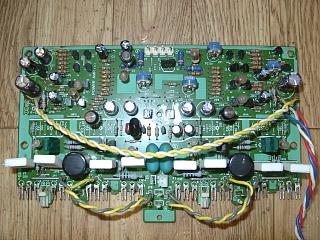

パワー段のコンデンサー交換。
半田もすべて修正します。

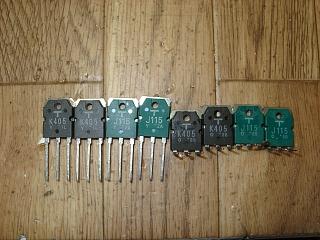

ＭＯＳ−ＦＥＴは音質重視の為、オリジナルのＪ１１５，Ｋ４０５を使用。
＊左が新品、右は劣化した物。
これを代替品（Ｊ２００、Ｋ１５２９等）で修理してしまいますと、このアンプの
価値は無くなってしまいます。

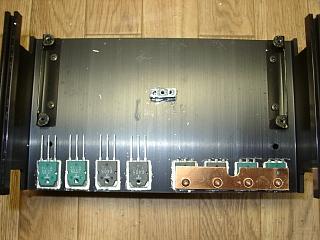

新しい素子の取付け中。今回は保全の為、ＬＲすべて新品へ交換。
Ｒチャンネルも同様に修理。

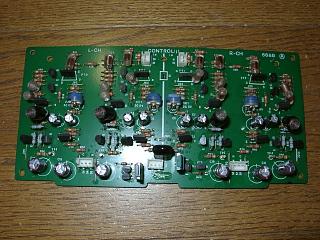

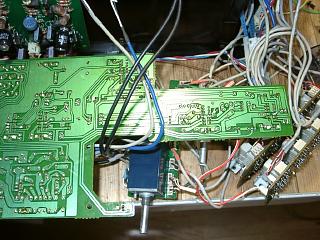

トーン回路のコンデンサー交換。

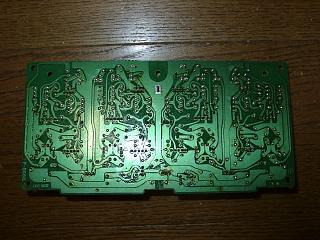

半田もすべて修正します。

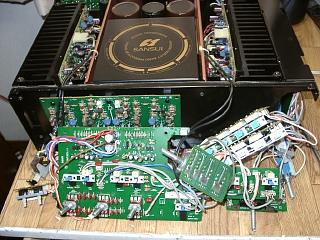

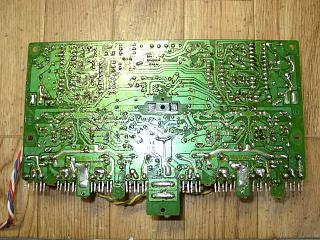

半田の修正が終了しました。

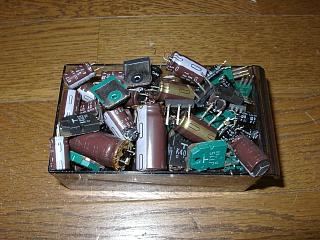

交換部品です。

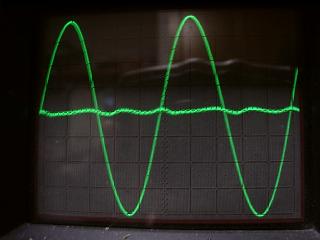

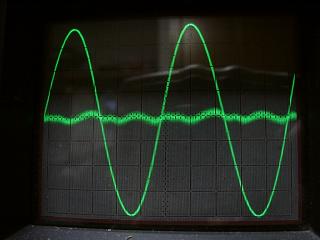

歪みの測定です。
Ｒチャンネルです。歪みも取れて正常になりました。
Ｌチャンネルです。こちらも無歪みです。
終段トランジスターが元気になりましたので、フルパワーでスピーカー
を駆動できます。
修理完了です。
