AU−607　Ｎｏ．３修理の様子

故障内容

　音出ない。

原因
　
　コンデンサー他の劣化。
　
処置

　オーバーホール作業。

修理期間

　５／２４〜５／２８

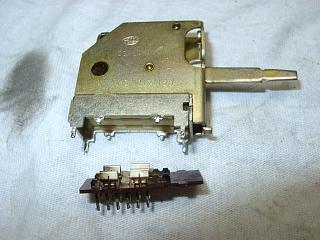

　ＳＷ関係は、分解清掃します。

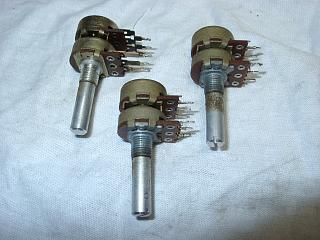

　ＶＲ関係は、基板から外して洗浄処理します。

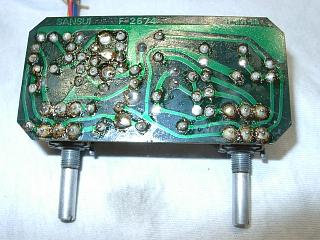

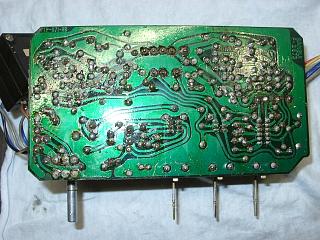

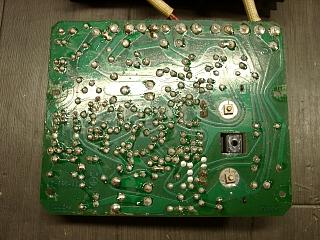

　修理の済んだＶＲ取り付けと、半田の修正。

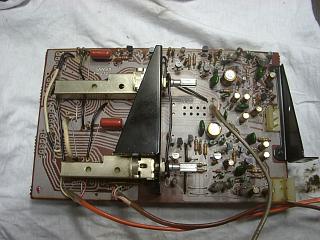

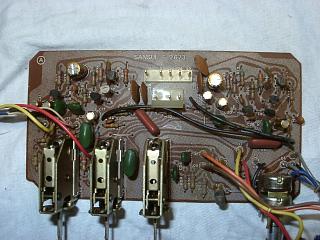

　トーン基板の部品交換と、修理の済んだＳＷ取り付け。

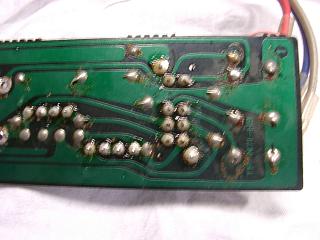

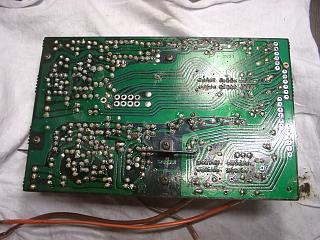

　半田の修正。

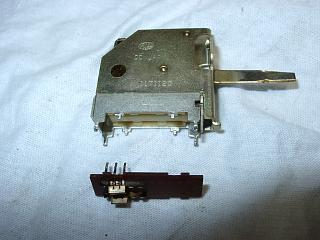

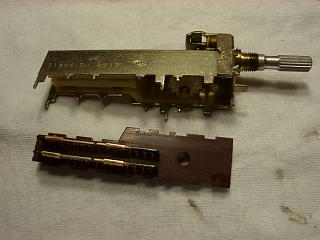

　セレクターＳＷも、分解清掃します。







































　ＰＨＯＮＯ基板の部品交換と、修理の済んだＳＷ取り付け。

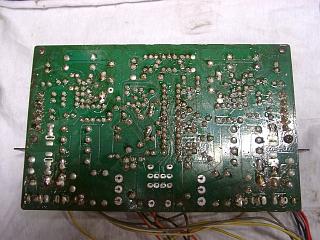

　半田の修正。

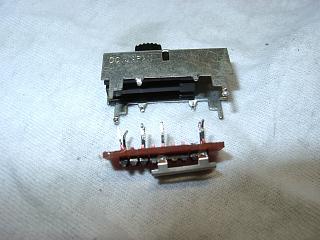

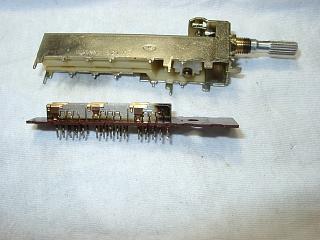

　スライドＳＷの分解清掃。

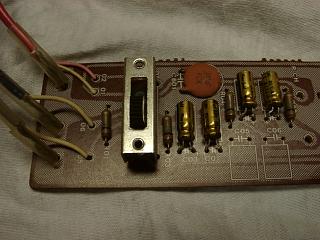

　端子台基板の部品交換と、修理の済んだＳＷ取り付け。



















　半田の修正。

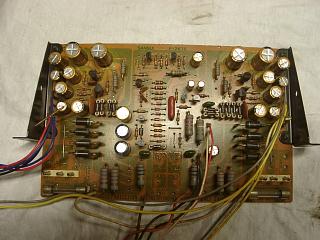

　電源基板の部品交換。

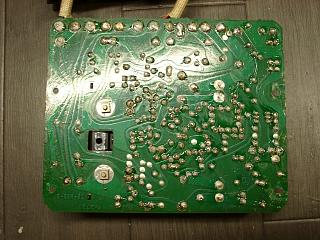

　半田の修正。

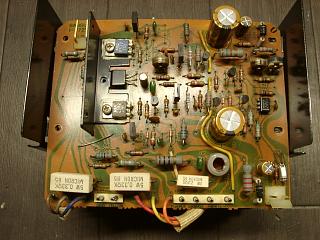

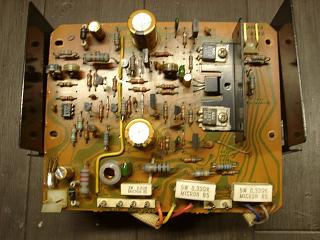

　パワー部（Ｒ）の部品交換。



















　半田の修正。



















　パワー部（Ｌ）の部品交換。



















　半田の修正。



















　すべての部品交換が終了しました。

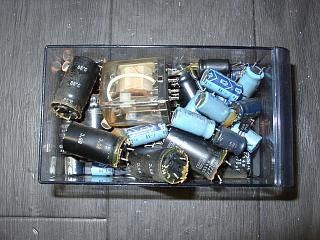

　交換部品です。

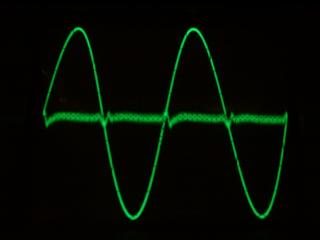

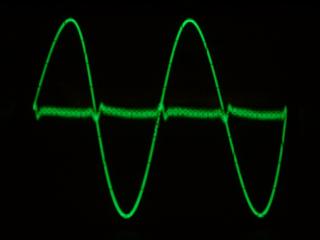

　歪みの測定です。
　
　Ｒチャンネルです。

















　Ｌチャンネルです。

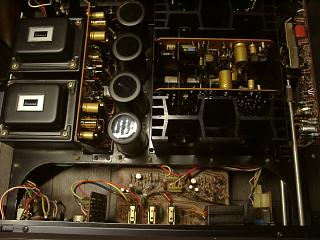

　エージング中。

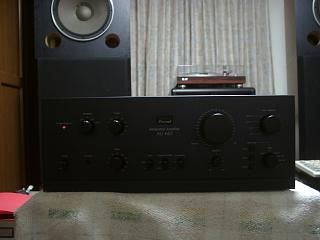

　試聴して完成です。

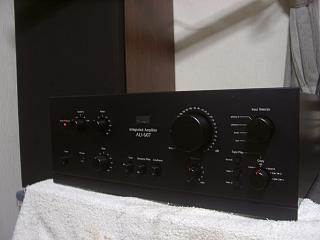

　修理完了です。
