故障内容
ＶＲにガリ。盛大なノイズ。
原因
パワー段のコンデンサー、初段トランジスター不良。
処置
コンデンサー交換。ＶＲ分解清掃。初段トランジスター交換。リレー交換。
修理期間
１／２３〜１／２４

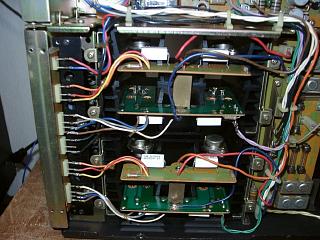

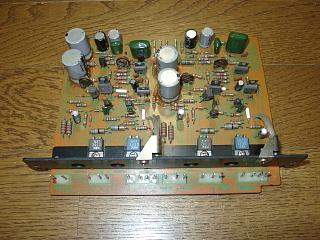

パワー段。
パワー部の初段トランジスターとコンデンサー交換します。

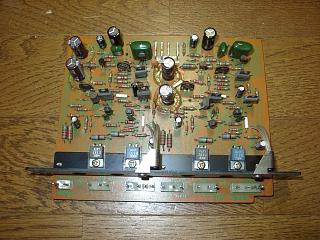

交換後。

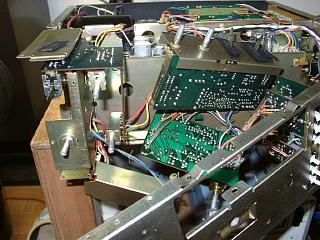

フロントパネル部を分解してボリュームを取り外します。

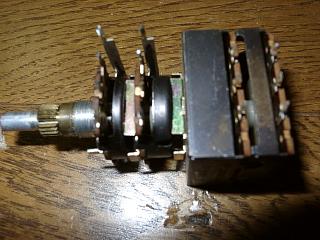

特殊なボリュームなので、分解清掃して再使用します。

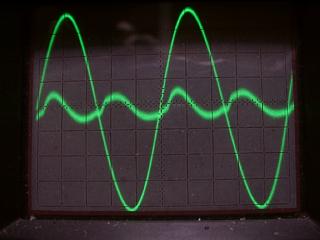

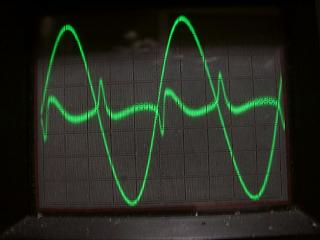

Ｌチャンネルの歪み波形です。バイアスが少々浅いので歪みが多い。

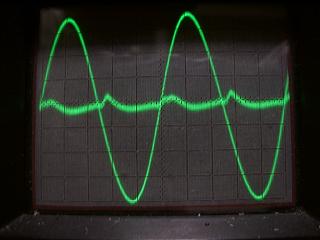

バイアス調整後の波形です。綺麗になりました。
Ｒチャンネルです。こちらはバイアスも最適で綺麗。
下部よりの画像。整然とした作りです。コンストラクションは優秀。

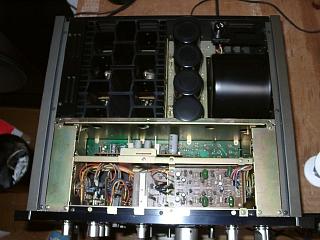

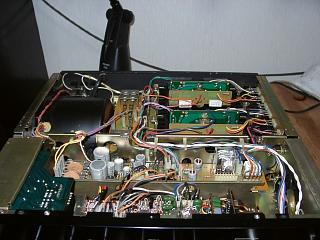

上部よりの画像。大型トロイダルトランスと強力電源回路。

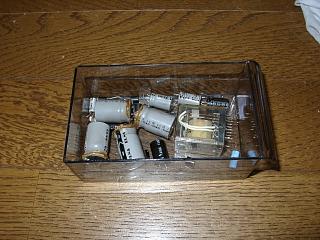

交換部品。一般修理なので、故障部品のみ交換。
エージング中。

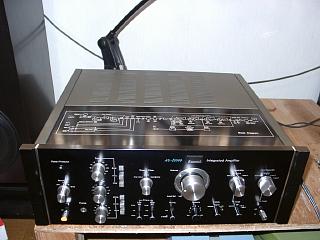

完了しました。
