ビクターA−X990 No.2 修理の様子

故障内容


Lチャンネル音歪み。

原因


 コンデンサー他の劣化。

処置

 オーバーホール修理。

修理期間

 8/6〜8/29

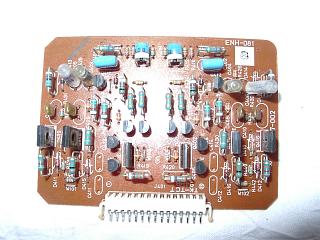

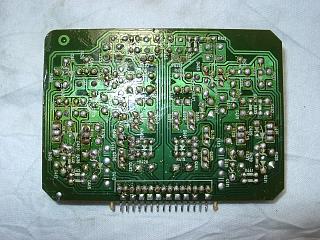

 パワー部初段基板の部品交換。



















 半田の全修正。

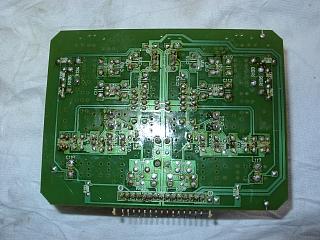

 EQ基板の部品交換。



















 半田の全修正。

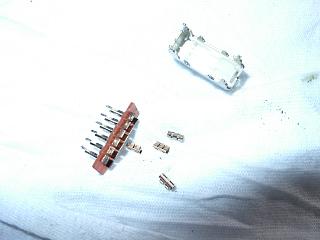

 SW関係は、分解清掃します。

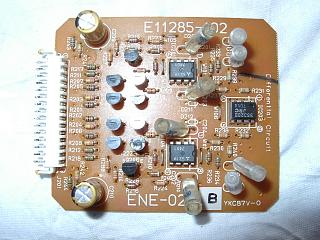

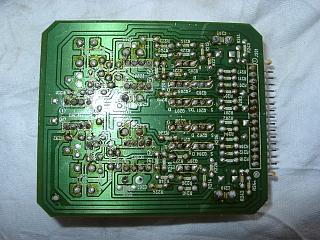

 CD差動アンプの部品交換。



















 半田の全修正。

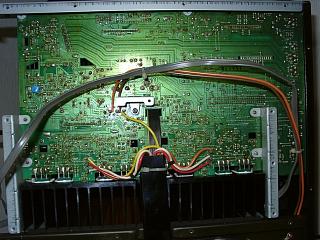

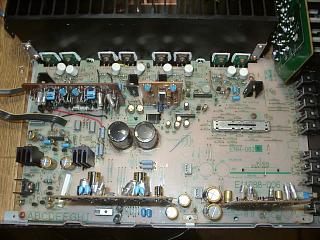

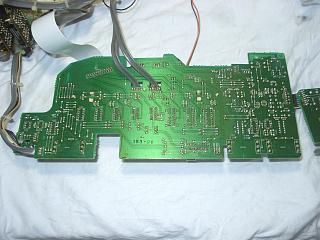

 マザーボードの部品交換。



















 半田の全修正。

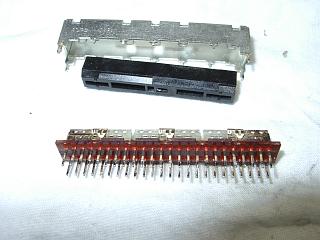

 セレクターSWの分解清掃。

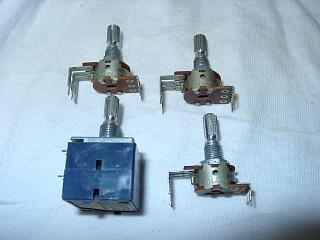

 VR関係は、取り外してから洗浄処理します。

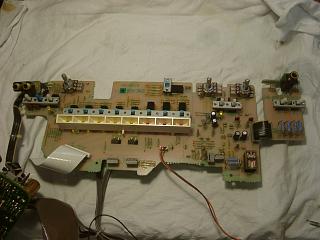

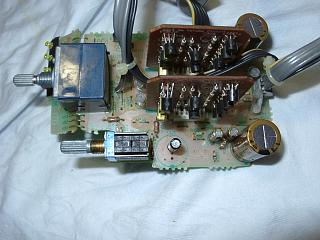

 プリ部の部品交換と、修理の済んだVR取り付け。



















 半田の全修正。

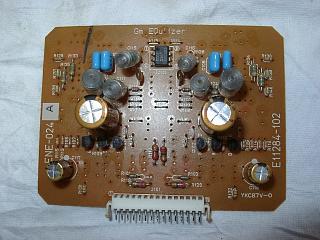

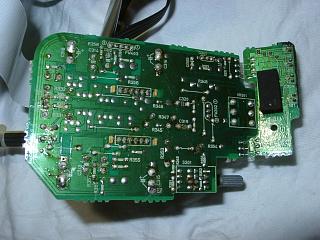

 Gmボリューム基板の部品交換。



















 半田の全修正。

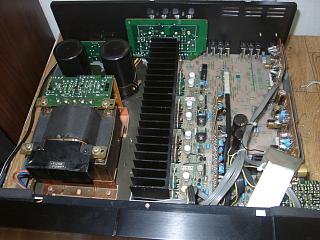

 すべての部品交換が終了しました。

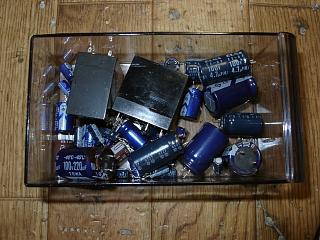

 交換部品です。



















 歪みの測定です。

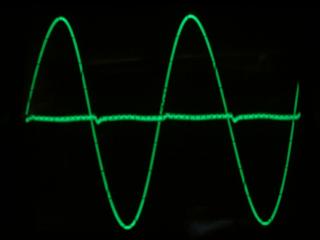

 Rチャンネルです。

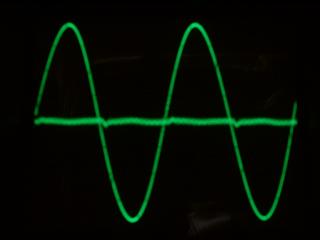

 Lチャンネルです。

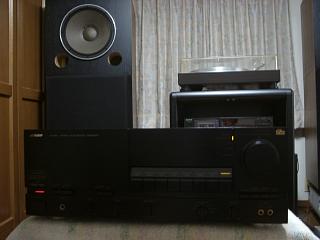

 エージング中。



















 試聴して完成です。

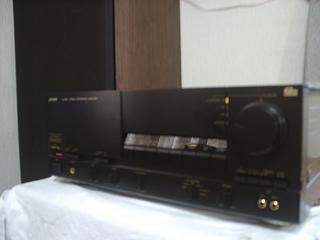

 修理完了です。
