Victor プリメインアンプ A−X5 修理の様子

故障内容

 音出ない。

原因


 部品劣化、接点接触不良。

処置

 オーバーホール修理。

修理期間

 平成30年4月26日〜29日

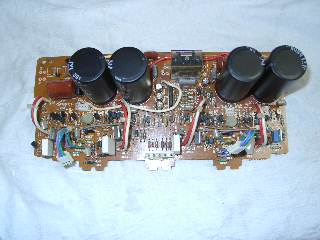

 パワー部終段基板の部品交換。



















 半田の修正。

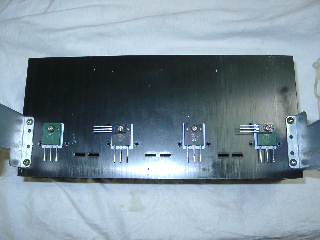

 放熱器を加工し、新しいパワートランジスタ取付け。

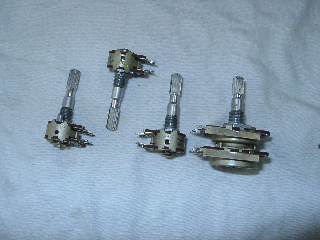

 ボリューム関係は、基板より外して洗浄処理します。

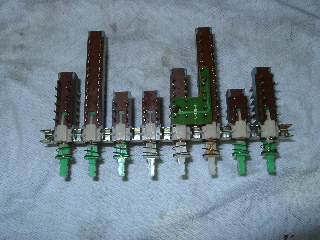

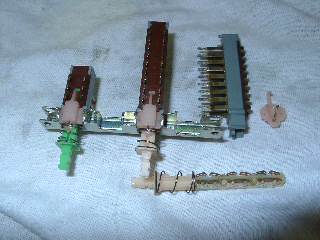

 プッシュスイッチの分解修理。

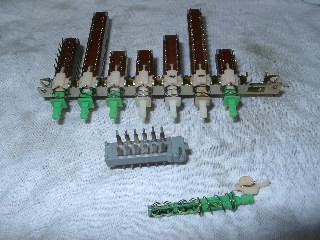

 スイッチ関係は分解修理します。



















 スイッチの数が多いので、多くの工数が掛かります。

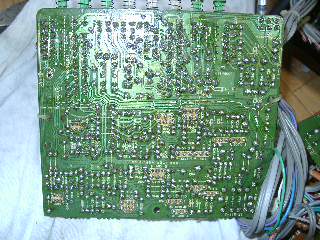

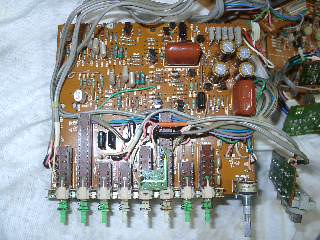

 PHONO基板の部品交換と、修理の済んだスイッチ、ボリューム取付け。

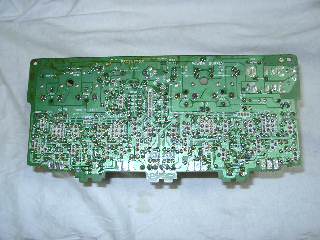

 半田の修正。

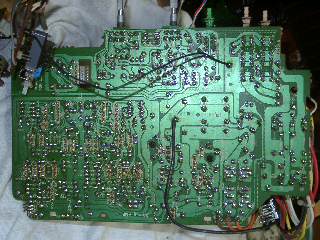

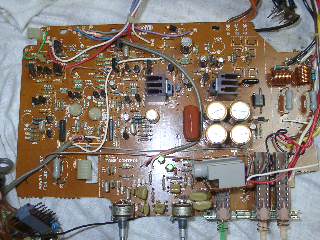

 パワー部初段・電源基板の部品交換と、修理の済んだスイッチ
ボリューム取付け。


















 半田の修正。

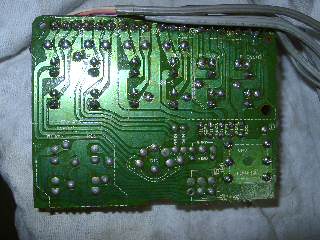

 端子台基板の半田修正。

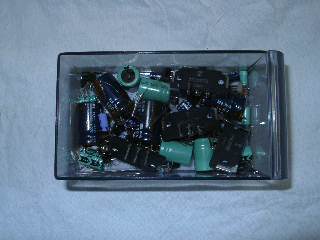

 交換部品です。



















 歪みの測定です。

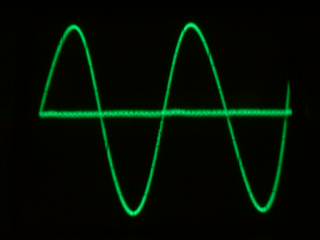

 Rチャンネルです。スーパーA回路で、スイッチング歪みは見られません。

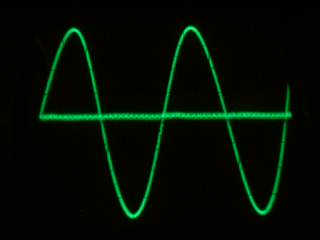

 Lチャンネルです。












 修理完了です。
