ビクターＡ−Ｘ１１０+　Ｎｏ．２　修理の様子

故障内容

　ノイズ、歪み。

原因
　
　コンデンサー他の劣化。

処置

　オーバーホール修理。　

修理期間

　１０／３１〜１１／１

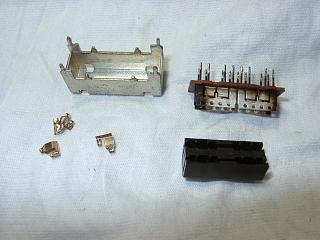

　ＳＷ関係は分解清掃します。内部は真っ黒です。

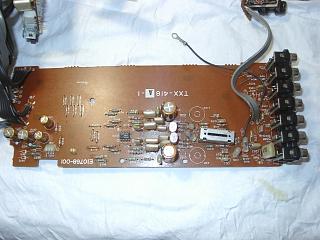

　ＰＨＯＮＯ基板の部品交換。

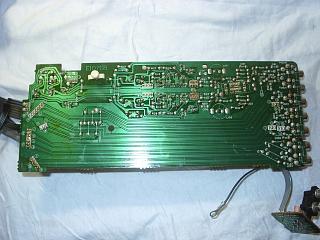

　半田の修正。

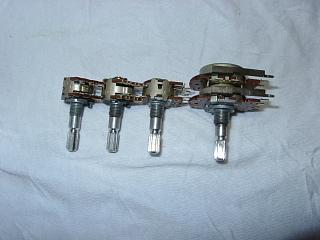

　ＶＲ関係は、取り外してから洗浄します。

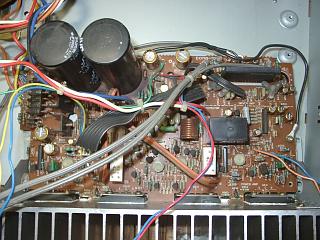

　パワー部の部品交換。

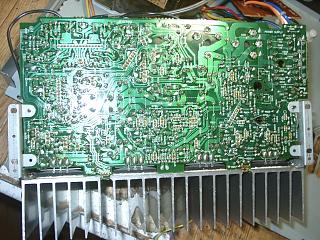

　半田の修正。

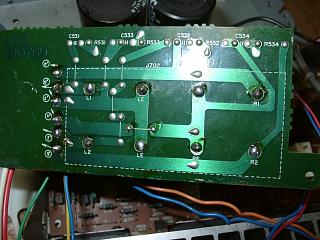

　ＳＰ端子の半田修正。

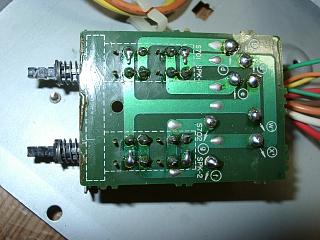

　ＳＷ基板の半田修正。

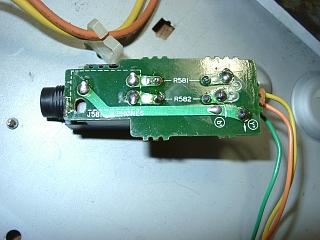

　ＰＨＯＮＥ端子の半田修正。

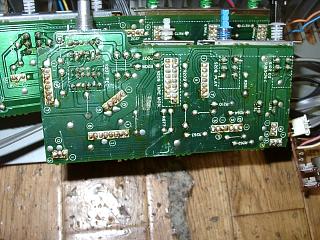

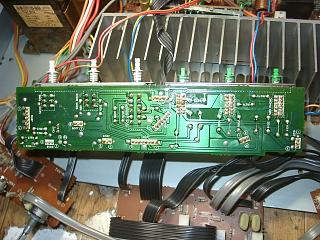

　ＳＷ基板の半田修正と、修理の済んだＳＷ取り付け。



















　半田の修正と、修理の済んだＳＷ取り付け。

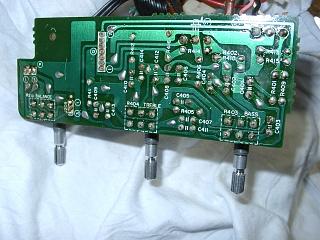

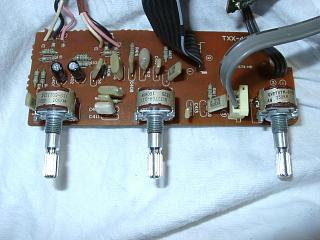

　ＴＯＮＥ基板の部品交換と、修理の済んだＶＲ取り付け。



















　半田の全修正。

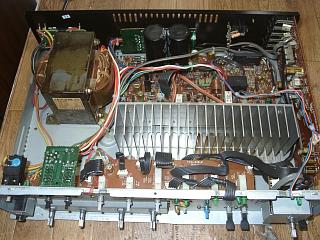

　すべての部品交換が終了しました。

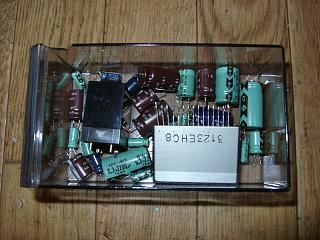

　交換部品です。

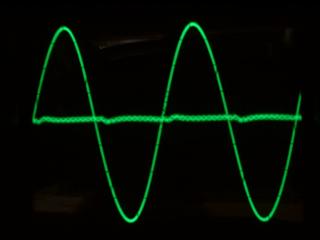

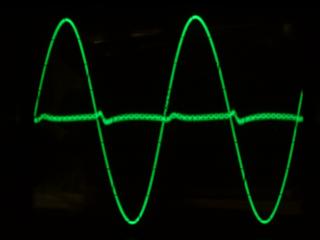

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。



















　エージング中。

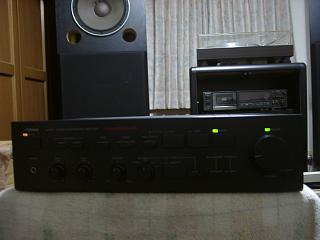

　試聴して完成です。

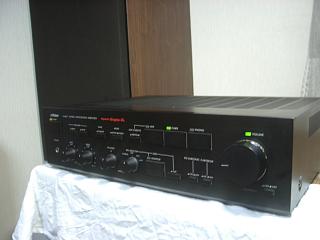

　修理完了です。
