Ａ−Ｘ１０００　Ｎｏ．３　修理の様子

故障内容

　整備のご依頼。

原因
　
　コンデンサー他の劣化。

処置

　オーバーホール修理。

修理期間

　６／２７〜６／２８

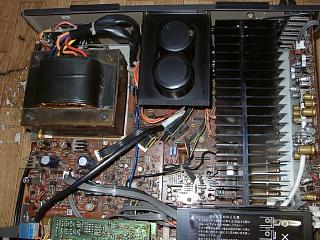

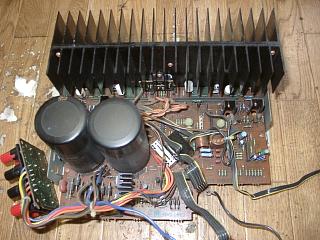

　パワー段の取り外し。

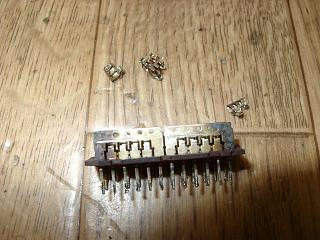

　ＳＷ関係は分解清掃します。

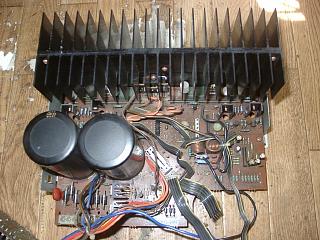

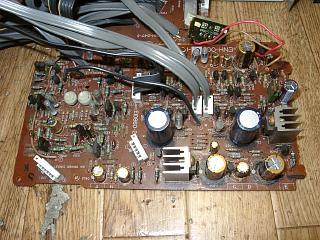

　パワー部の部品交換と半田の修正。

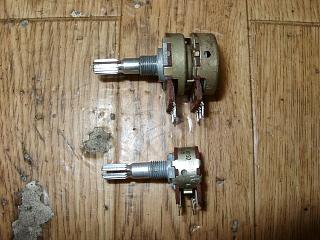

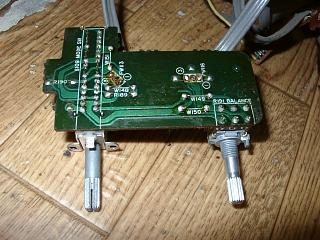

　ＶＲ関係は取り外してから洗浄処理します。



















　モードＳＷも分解清掃します。



















　修理の済んだＳＷ・ＶＲ取り付け、半田の修正。

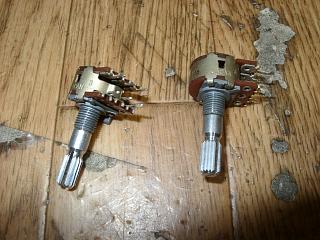

　トーンＶＲも洗浄処理します。

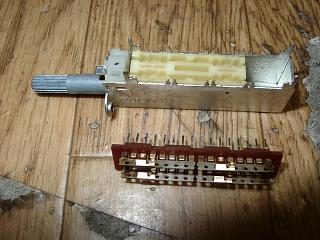

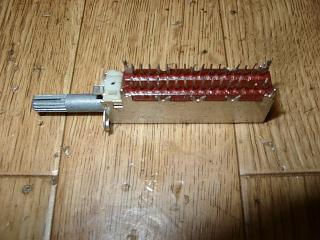

　ＲＥＣセレクターも分解清掃します。

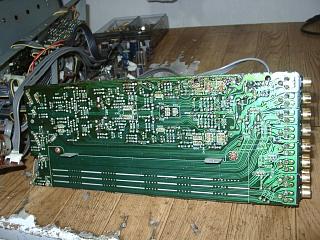

　修理の済んだＳＷ取り付け、半田の修正。

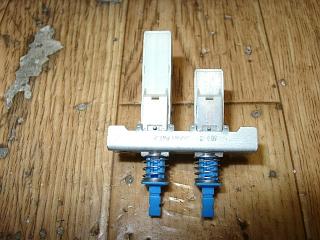

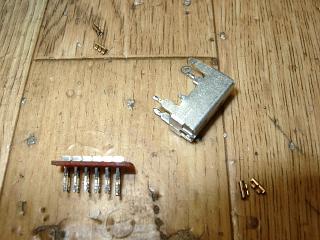

　ＳＷは分解清掃します。


















　

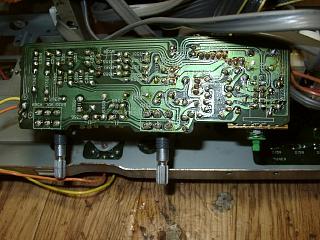

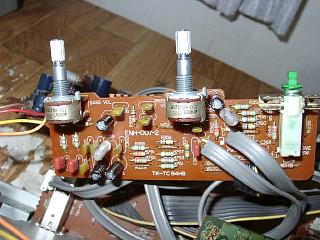

　トーン基板の部品交換と、修理の済んだＶＲ取り付け。

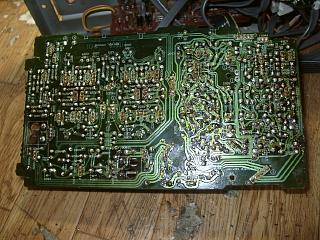

　半田の全修正。



















　ＰＨＯＮＯセレクターＳＷも分解清掃します。

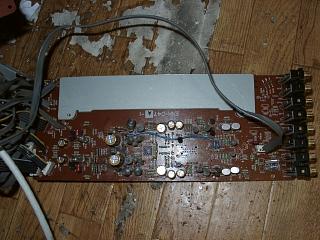

　ＰＨＯＮＯイコライザー基板の部品交換。

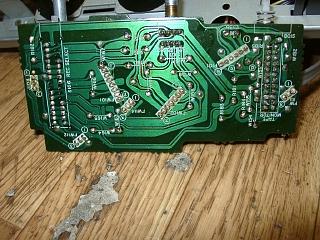

　半田の修正。



















　パワー初段・Ｇｍサーキット基板の部品交換。



















　半田の全修正。



















　すべての部品交換が終了しました。

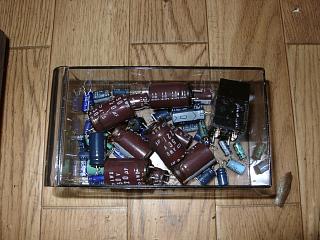

　交換部品です。

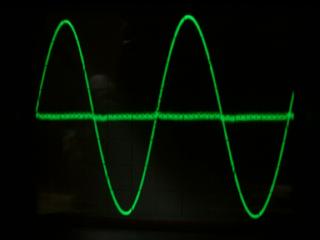

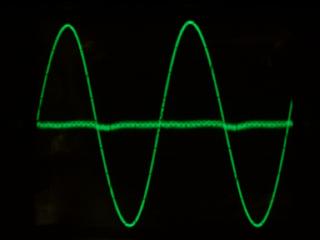

　歪みの測定です。

　Ｒチャンネルです。非常に優秀です。

















　Ｌチャンネルです。

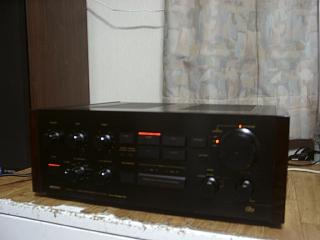

　エージング中。

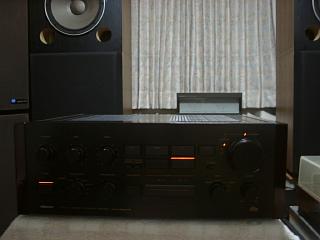

　試聴して完成です。


















　修理完了です。
