Ａ−Ｘ１０００　Ｎｏ．２　修理の様子

故障内容

　整備のご依頼。

原因
　
　コンデンサー他の劣化。

処置

　オーバーホール修理。

修理期間

　１／２４〜２／３

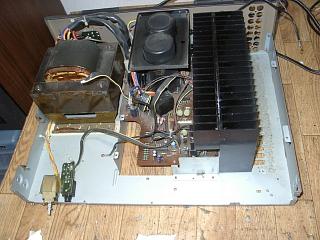

　整備の為、分解に入ります。

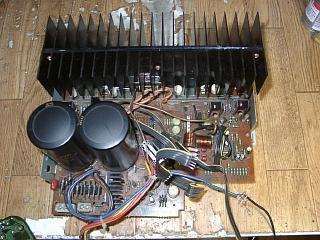

　パワー部基板の取り外し。



















　ＳＰセレクターの分解清掃。やはり内部は腐食が進んでいます。

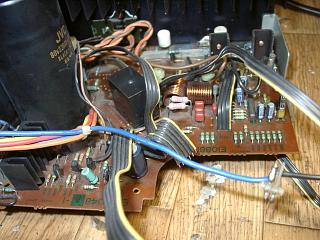

　パワー部の部品交換。

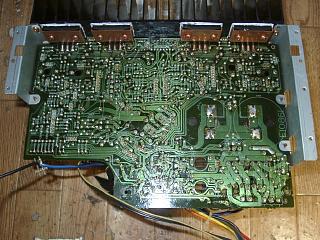

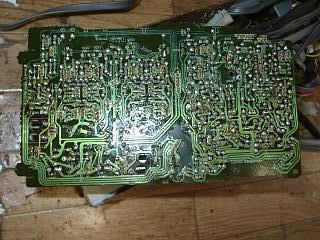

　半田の全修正。

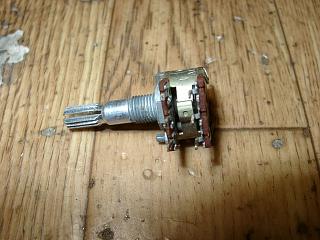

　メインのＶＲは取り外してから洗浄処理します。

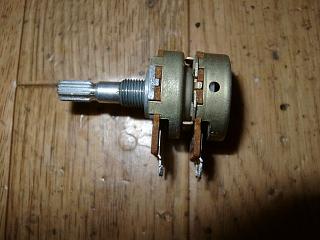

　バランスＶＲも同様に洗浄処理します。

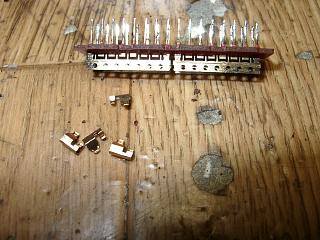

　スライドＳＷ関係はすべて分解清掃します。

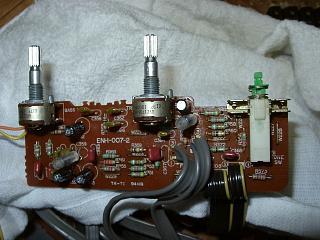

　ＴＯＮＥ基板の部品交換。

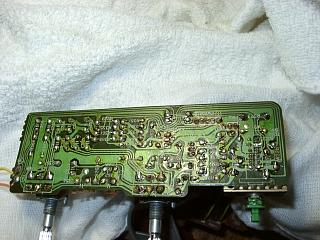

　半田の全修正。

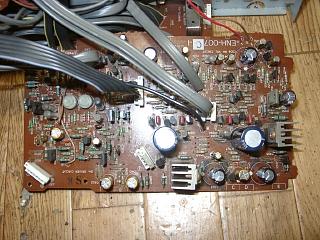

　パワー部初段・Ｇｍボリューム基板の部品交換。



















　半田の全修正。

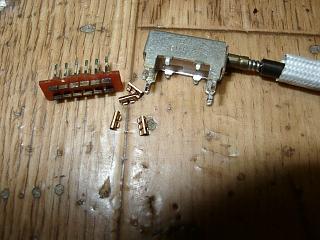

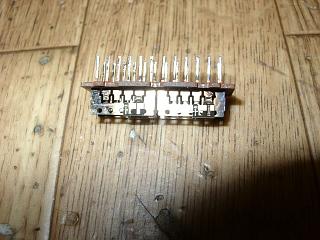

　ＭＭ／ＭＣ切り替えＳＷの分解清掃。

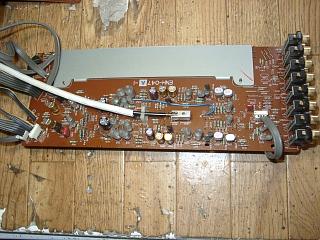

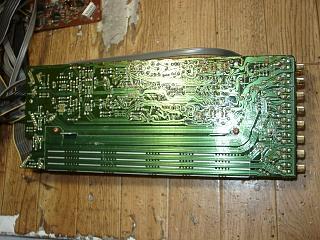

　イコライザー基板の部品交換。



















　半田の全修正。

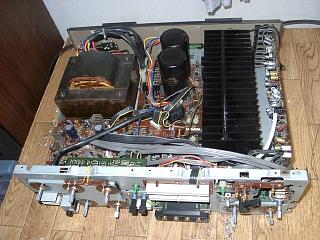

　修理の済んだ各基板を取り付けます。

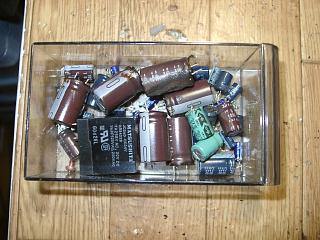

　交換部品です。

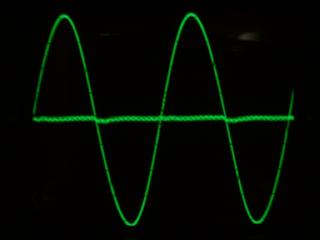

　歪みの測定に入ります。

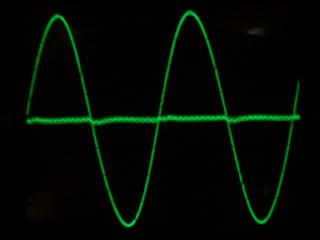

　Ｒチャンネルです。低歪みで、ノイズ成分が非常に少ないのが判ります。

　Ｇｍサーキットの優れた特性です。















　Ｌチャンネルです。



















　エージング中。

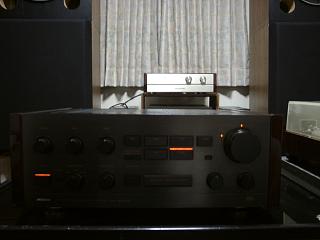

　試聴中です。

　非常に高解像度で、優れた音質です。

　ボリューム回路は、アンプの音質を左右する重要な要素であることを
再認識させてくれる、貴重なアンプの一つですね。







　

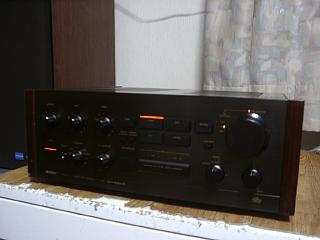

　修理完了です。
