修理の様子

ＹＡＭＡＨＡ　Ａ-９　Ｎｏ．５　修理の様子

故障内容

　音出ない。

原因
　
　コンデンサー他の劣化。

処置

　オーバーホール修理。

修理期間　

　１／３～１／７

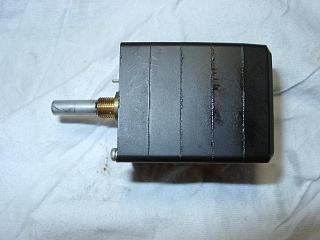

　ＶＲは取り外してから洗浄処理します。

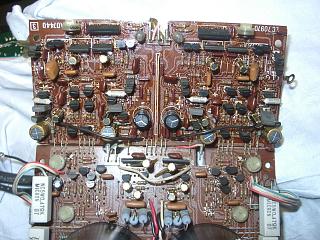

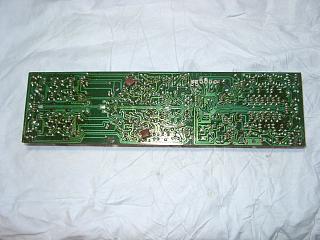

　ＥＱ基板の部品交換。

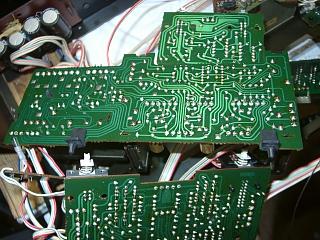

　半田の修正。

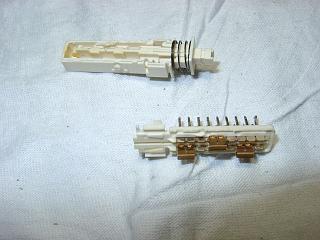

　ＳＷは、分解清掃します。

　Ａ－９は、大量に使用されていますので、分解清掃だけで、かなりの
工数が発生します。

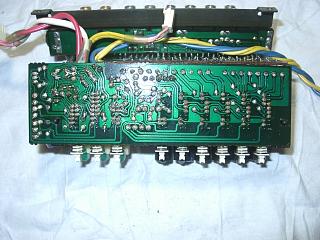

　修理の済んだＳＷ取り付けと、半田の修正。

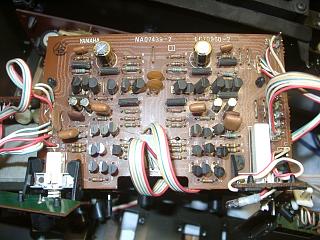

　プリ部の部品交換。

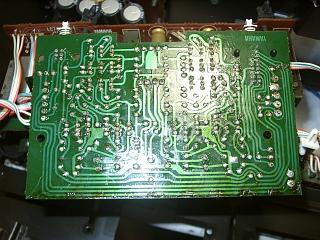

　半田の修正。

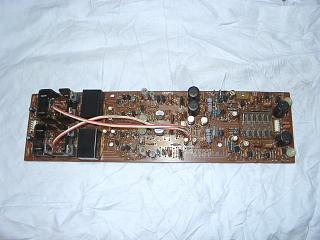

　パワー部の部品交換。

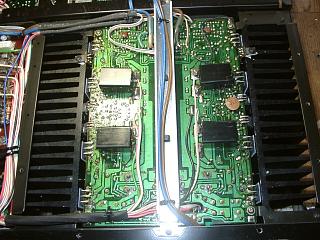

　パワートランジスター交換。

　半田の修正。

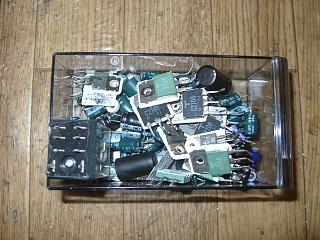

　交換部品です。

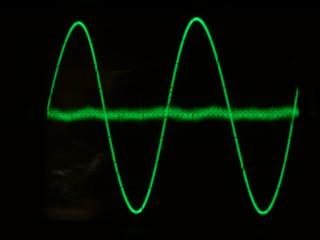

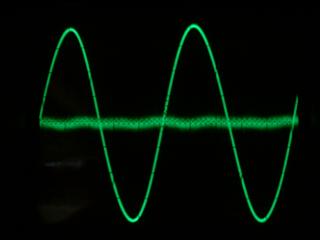

　歪みの測定です。

　Ｒチャンネルです。

　Ｌチャンネルです。

　試聴して完成です。

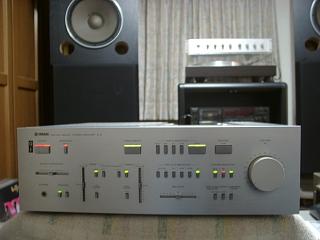

　修理完了です。
