故障内容
音途切れ、歪み。
原因
半田割れ、接点接触不良。
処置
オーバーホール修理。
修理期間
２０２４年９月７日〜１７日

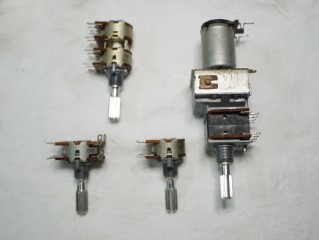

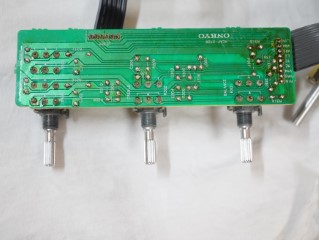

ボリューム関係は洗浄修理します。

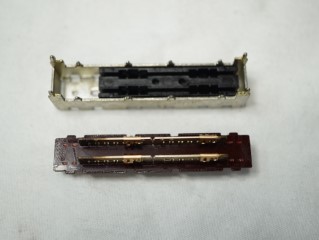

ソースダイレクトスイッチの分解修理。

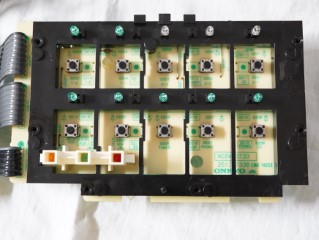

セレクターのタクトスイッチは反応が悪いので、すべて交換します。

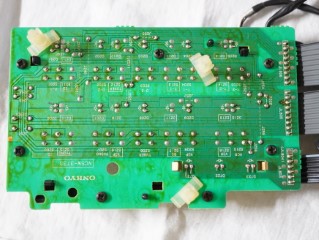

半田の修正。

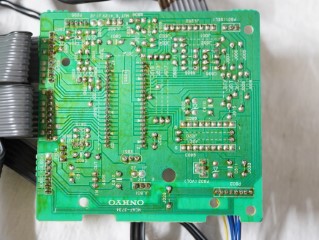

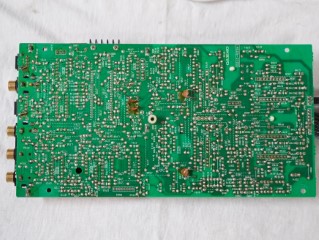

マイコン基板の半田修正。

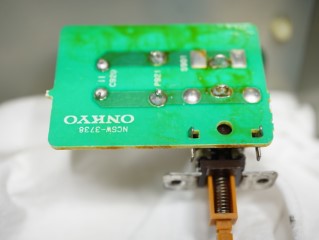

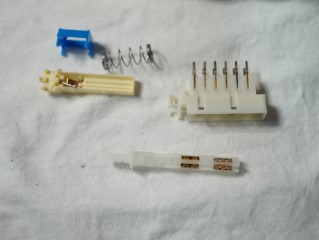

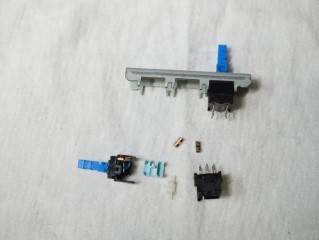

ＭＵＴＩＮＧ・MODEスイッチの分解修理。
ＶＣＲセレクタースイッチの分解修理。

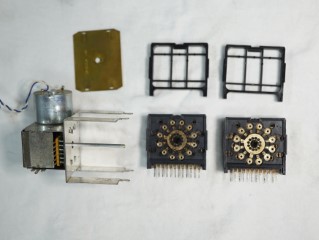

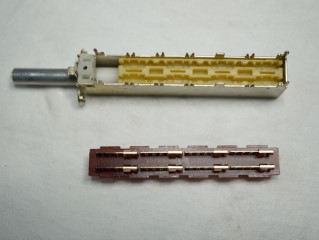

ＩＮＰＵＴセレクタースイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

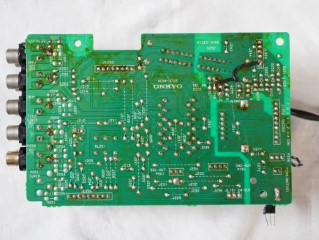

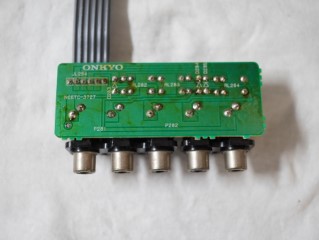

端子台基板の半田修正。
ＤＡＣ基板の半田修正。
ＤＡＣ電源基板の半田修正。

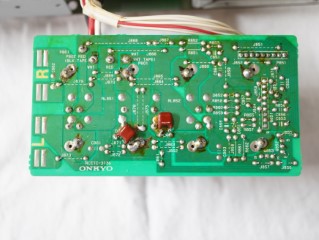

スピーカー端子基板の部品交換と、半田の修正。

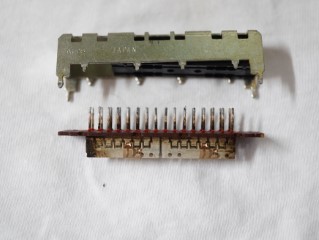

ＲＥＣセレクタースイッチの分解修理。

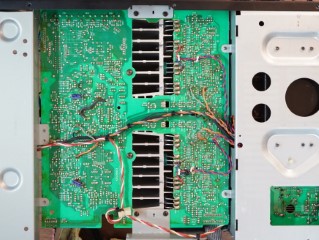

パワー部の半田修正。
電源基板の半田修正。
修理の終了したスイッチ・ボリューム取付けと、半田の修正。

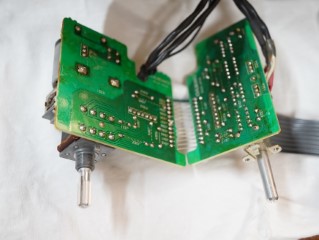

修理の終了したトーン・バランスボリューム取付けと、半田の修正。
修理の終了したＭＵＴＩＮＧ・ＭＯＤＥスイッチ取付けと、半田の修正。

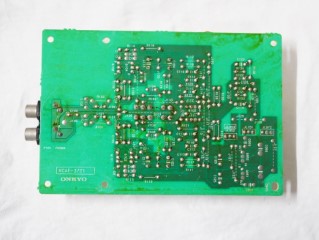

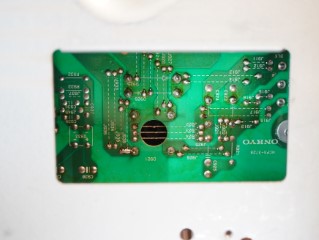

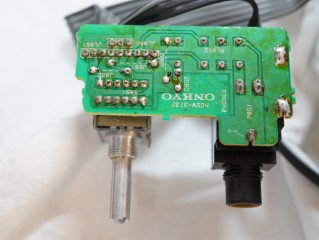

ＰＨＯＮＥ基板の半田修正。

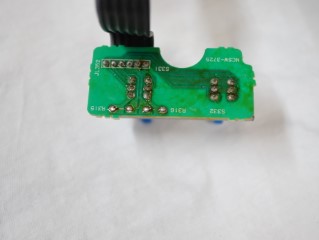

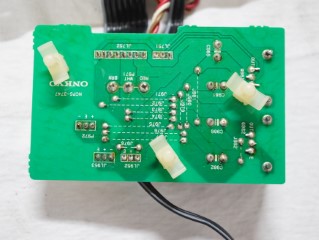

電源スイッチ基板の半田修正。
ＭＭ／ＭＣ切替スイッチの分解修理。
修理の終了したＭＭ／ＭＣ切替スイッチ取付けと、半田の修正。

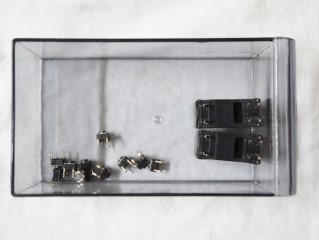

交換部品です。

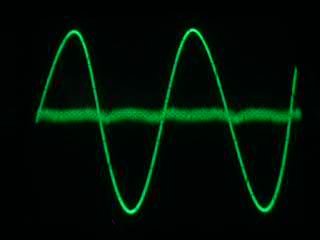

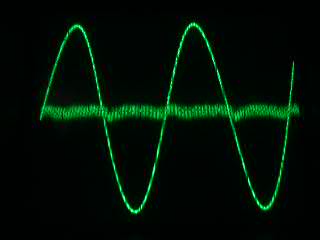

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

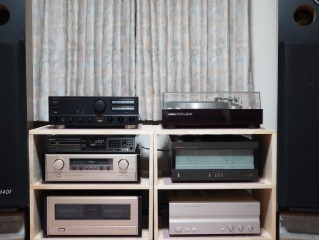

試聴して完成です。パワー部は第２世代ＭＯＳ採用の優れた回路構成で
ＭＯＳの特徴が良く出ています。内臓ＤＡＣの音質も優秀です。
修理完了です。
