故障内容
音割れ、スピーカー端子破損。
原因
部品劣化。
処置
オーバーホール修理。
修理期間
２０２４年１２月３日〜９日

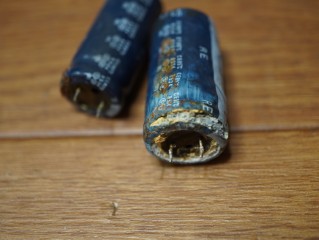

コンデンサは液漏れしてパンク状態。

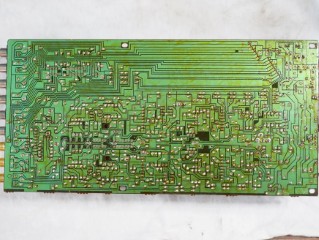

端子台基板の半田修正。

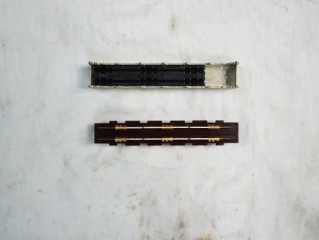

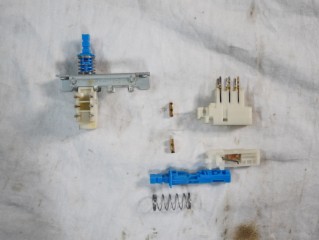

ＰＨＯＮＯセレクタースイッチの分解修理。
ＲＥＣセレクタースイッチの分解修理。
スピーカーセレクタースイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

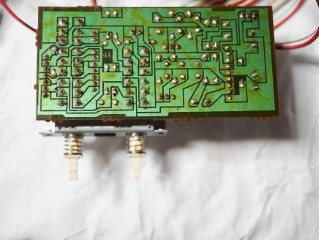

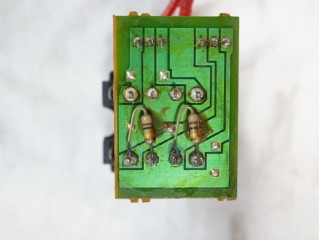

スピーカー端子基板の半田修正。

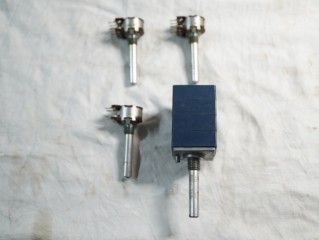

ボリューム関係は、基板より外してから洗浄修理します。

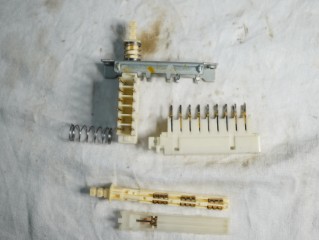

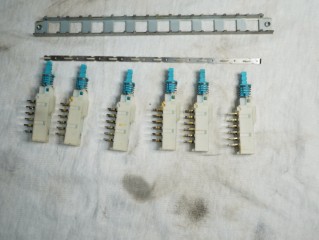

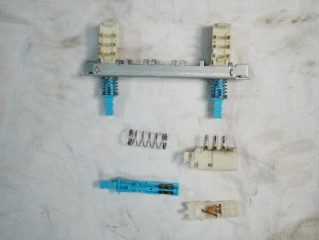

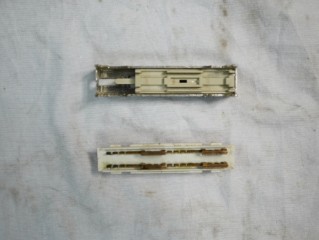

セレクタースイッチの分解修理。

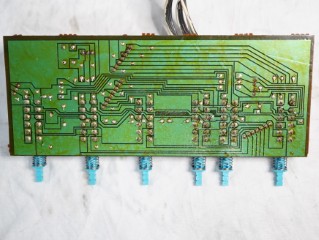

修理の終了したスイッチ取付けと、半田の修正。

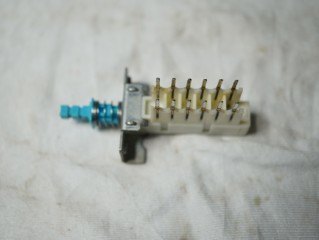

ＭＵＴＩＮＧスイッチの分解修理。
トーンスイッチの分解修理。
リッチネス／ダイレクトスイッチの分解修理。

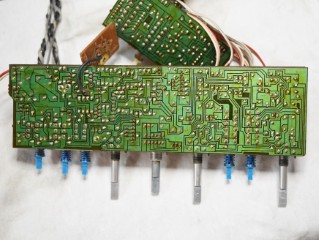

修理の終了したメインボリューム取付けと、半田の修正。
修理の終了したＭＵＴＩＮＧスイッチ取付けと、半田の修正。

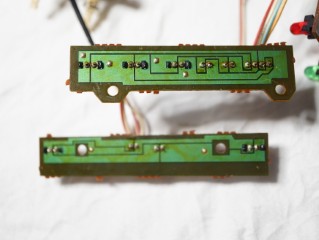

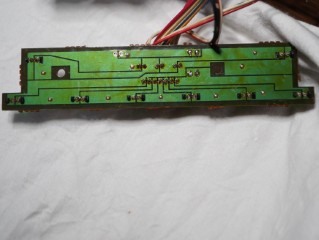

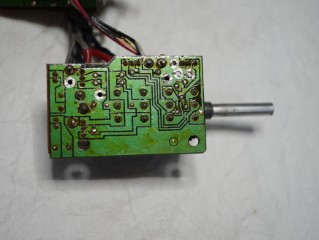

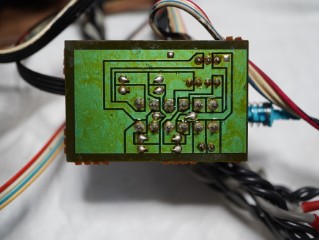

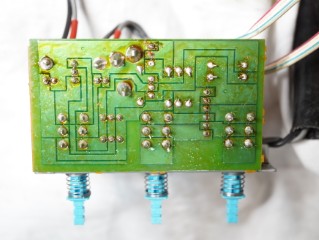

ＬＥＤ基板の半田修正。

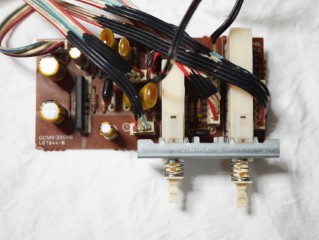

リッチネス基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

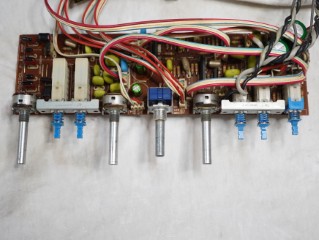

トーン基板の部品交換と、修理の終了したスイッチ・ボリューム取付け。
半田の修正。

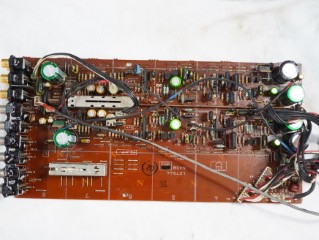

ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

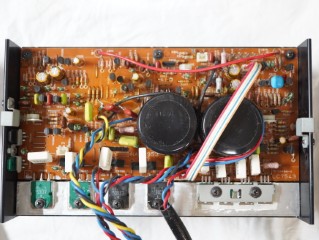

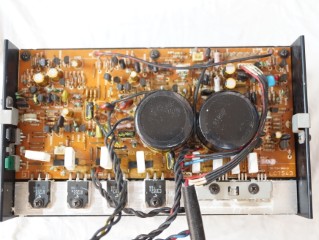

パワー部（Ｒ）の部品交換。

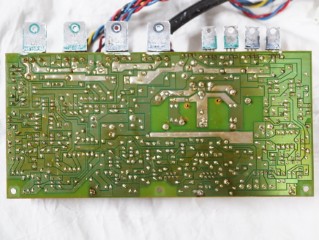

半田の修正。
パワー部（Ｌ）の部品交換。
半田の修正。

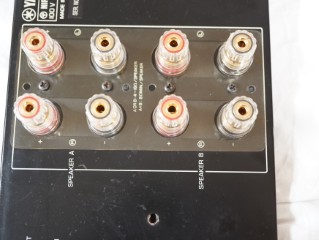

スピーカー端子はリアパネル加工し、バナナ対応品に交換。

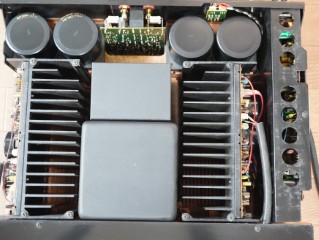

部品交換が終了しました。

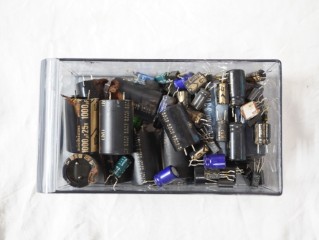

交換部品です。

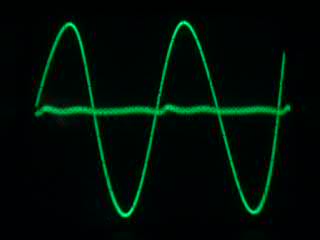

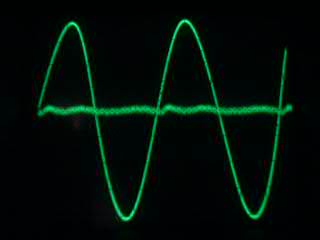

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

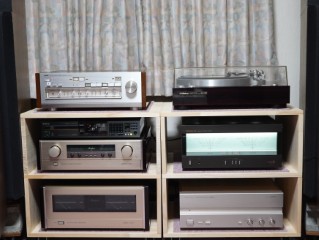

試聴して完成です。
修理完了です。
