故障内容
スイッチ・ボリュームガリ。
原因
部品劣化、接点接触不良、半田割れ。
処置
オーバーホール修理。スピーカー端子バナナ対応品へ交換。
修理期間
２０２５年３月１３日〜２１日

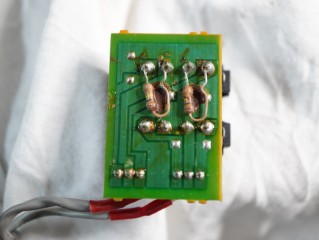

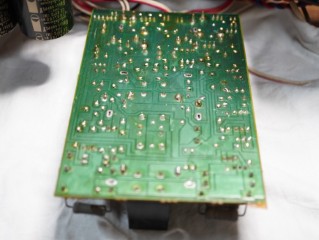

プロテクション・スピーカー端子基板の半田修正。
端子台基板の半田修正。

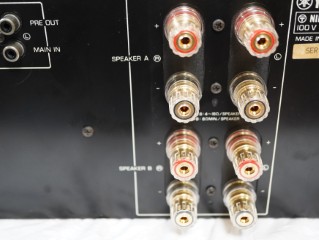

スピーカー端子はリアパネル加工し、バナナ対応品に交換。

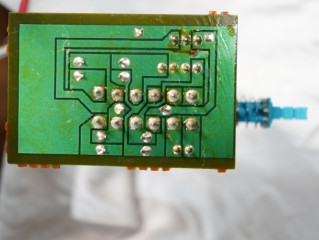

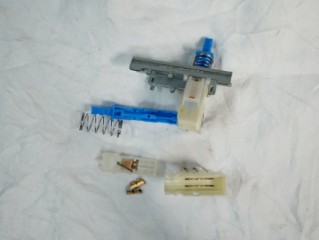

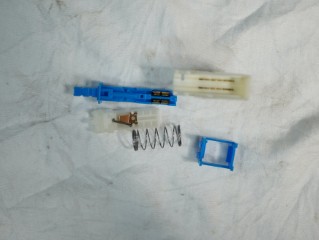

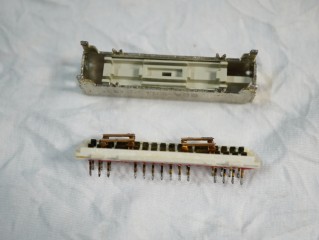

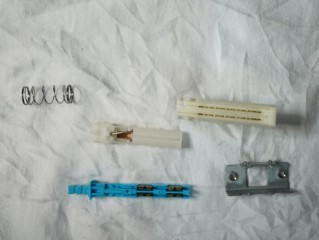

ＰＨＯＮＯセレクタースイッチの分解修理。
ＲＥＣセレクタースイッチの分解修理。

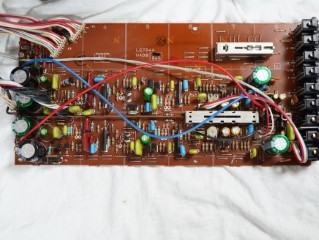

ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。

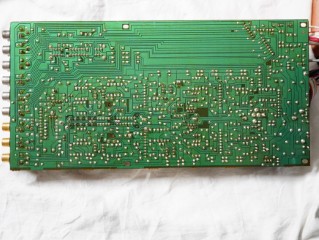

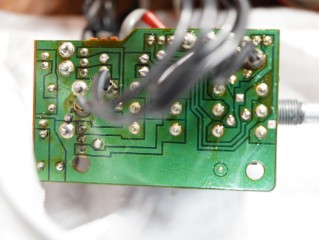

半田の修正。

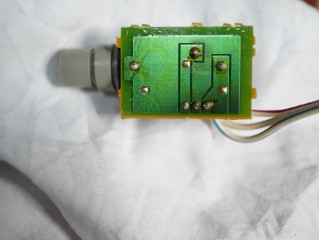

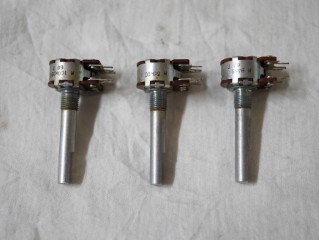

トーン・バランスボリュームは、基板より外して洗浄修理。

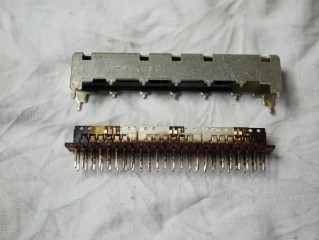

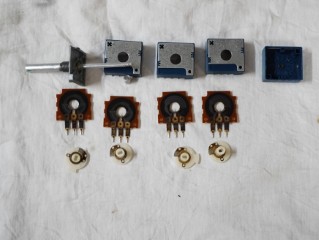

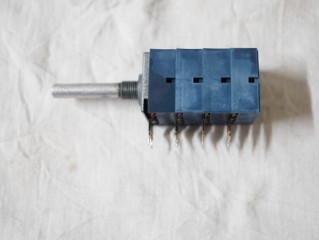

メインボリュームは分解修理します。

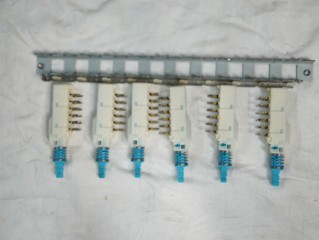

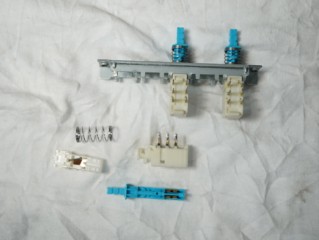

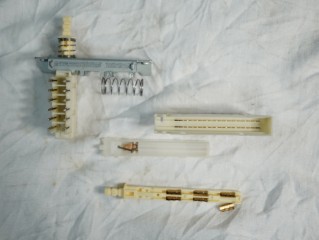

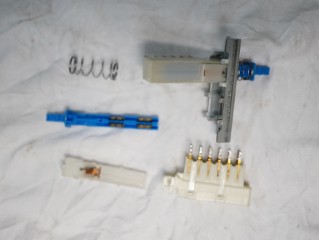

INPUT-SELECTORスイッチの分解修理。
SPEAKERS/COUPLERスイッチの分解修理。
ＭＯＤＥスイッチの分解修理。
ＦＩＬＴＥＲスイッチの分解修理。
ＭＵＴＩＮＧスイッチの分解修理。
ＴＵＲＮＯＶＥＲ切替スイッチの分解修理。
ＲＩＣＨＮＥＳＳ／ＤＩＲＥＣＴスイッチの分解修理。

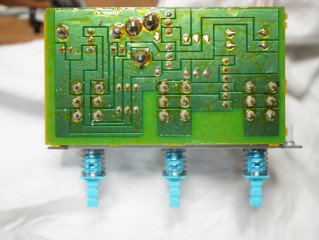

修理の終了したスイッチ取付けと、半田の修正。

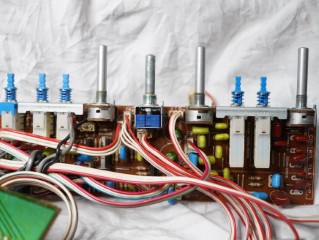

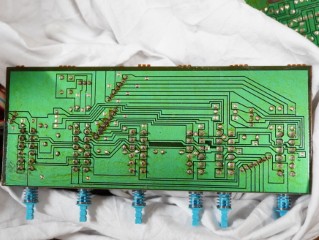

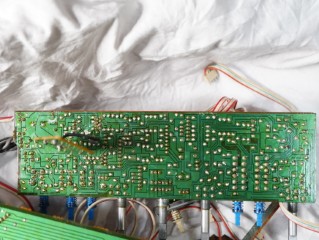

ＴＯＮＥ基板の部品交換と、修理の終了したスイッチ・ボリューム取付け。
半田の修正。

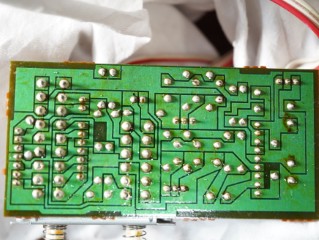

ＲＩＣＨＮＥＳＳ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。
修理の終了したSPEAKERスイッチ取付けと、半田の修正。
修理の終了したＭＵＴＮＧスイッチ取付けと、半田の修正。
修理の終了したメインボリューム取付けと、半田の修正。

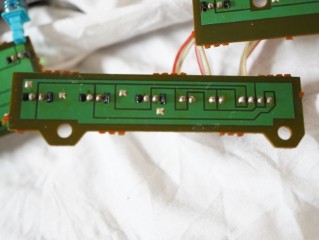

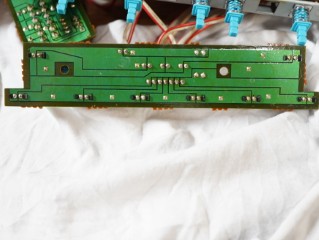

ＬＥＤ基板の半田修正。

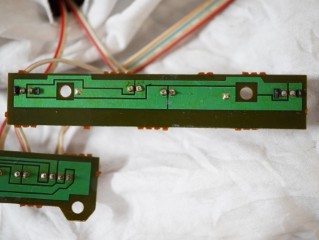

ＰＨＯＮＥ基板の半田修正。

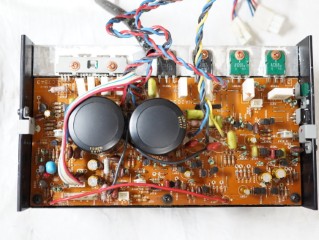

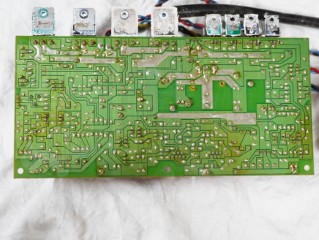

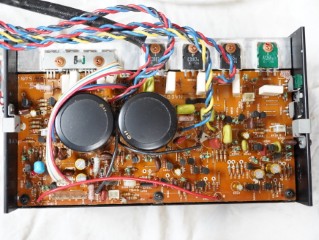

パワー部（Ｒ）の部品交換。

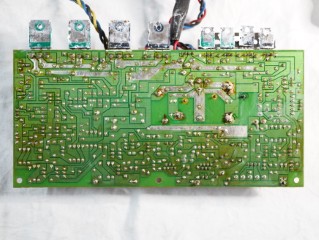

半田の修正。
パワー部（Ｌ）の部品交換。
半田の修正。

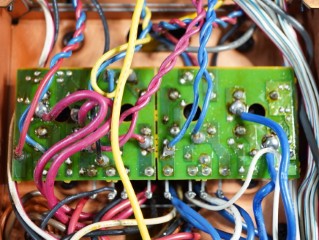

整流回路基板の半田修正。

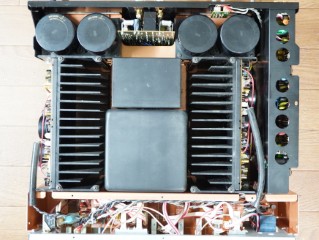

部品交換が終了しました。

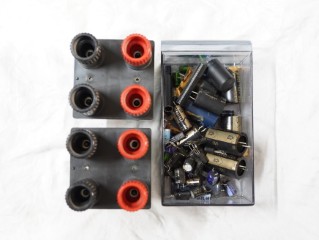

交換部品です。

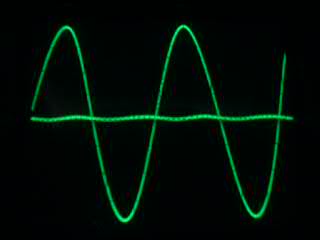

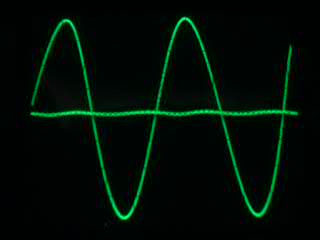

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

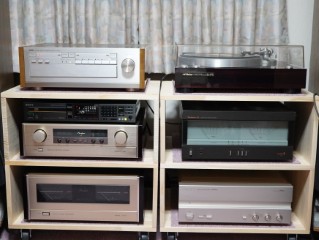

試聴して完成です。
修理完了です。
