A-2000　Ｎｏ．８　プリメインアンプ　修理の様子

故障内容

　プロテクション不安定。ＳＰ端子破損。

原因

　部品劣化。

処置

　オーバーホール修理。

修理期間

　１０／３０〜１１／８

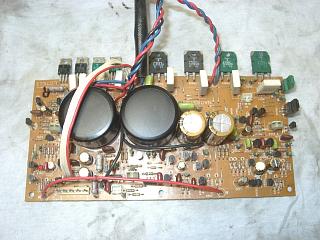

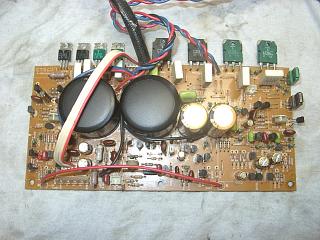

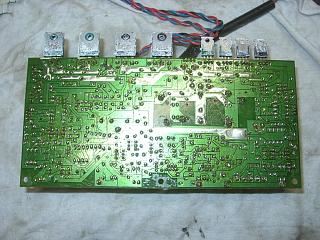

　パワー部（Ｒ）の部品交換。

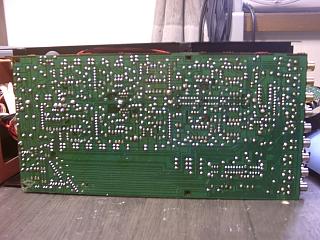

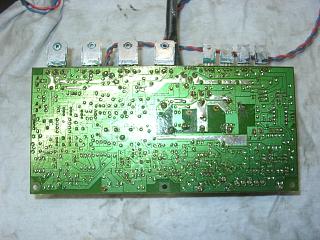

　半田の修正。



















　パワー部（Ｌ）の部品交換。



















　半田の修正。

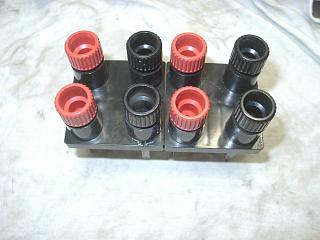

　ＳＰ端子は、接点復活剤（ＣＲＣ５５６系？）の浸透でもろくなっている為
交換。

　＊接点復活剤やＣＲＣ５５６系は。プラスチック等を侵すので、このような
場所には、使用厳禁です。

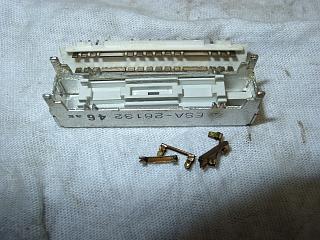

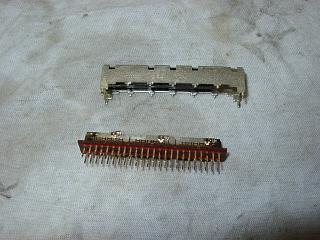

　ＳＷ関係は、分解清掃します。

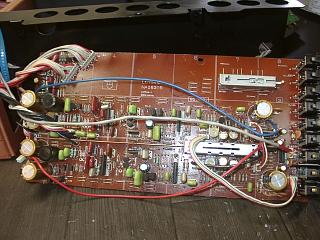

　ＰＨＯＮＯ基板の部品交換と、修理の済んだＳＷ取り付け。



















　半田の修正。

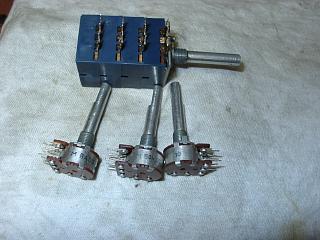

　ＶＲ関係は、基板より外してから洗浄処理します。

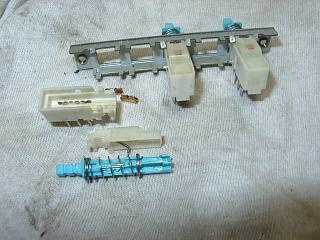

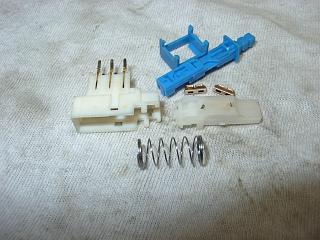

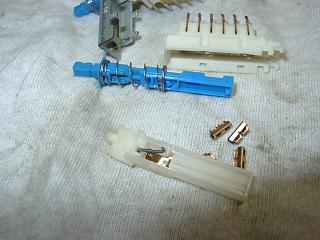

　プッシュＳＷ関係も、分解清掃します。

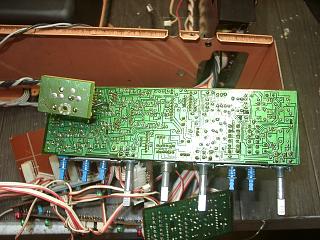

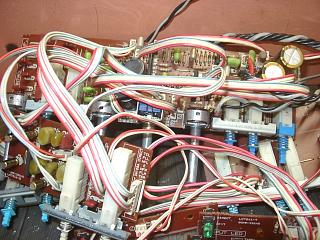

　プリ部の部品交換と、修理の済んだＳＷ、ＶＲ取り付け。

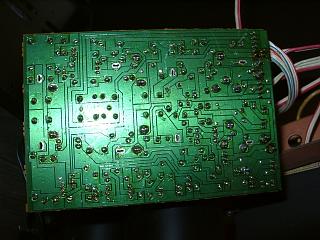

　半田の修正。

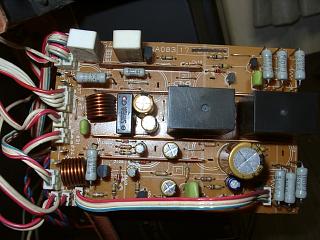

　プロテクション基板の部品交換。



















　半田の修正。



















　すべての部品交換が終了しました。

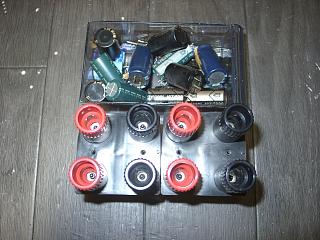

　交換部品です。

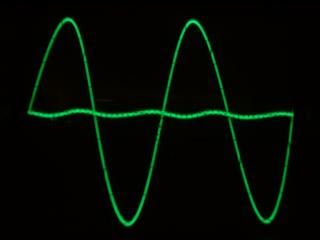

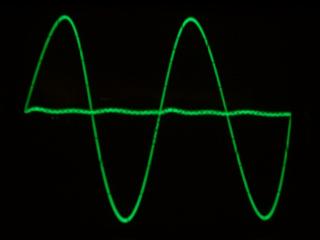

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

　ノイズ成分も少なく、非常に優秀な特性です。

















　エージング中。

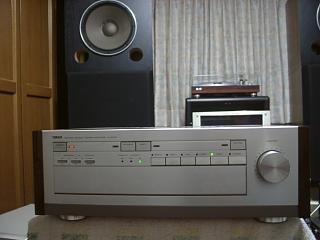

　試聴して完成です。

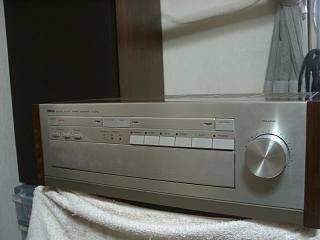

　修理完了です。
