A-2000　Ｎｏ．７　プリメインアンプ　修理の様子

故障内容

　ノイズ、プロテクション不安定。

原因

　部品劣化。

処置

　オーバーホール修理。

修理期間

　３／１４〜３／２８

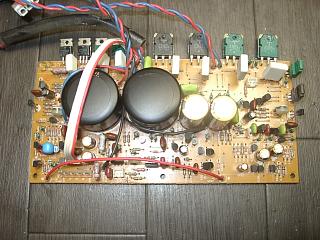

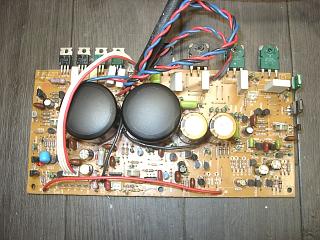

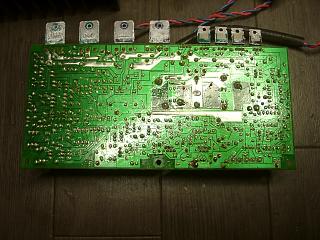

　パワー部（Ｌ）の部品交換。

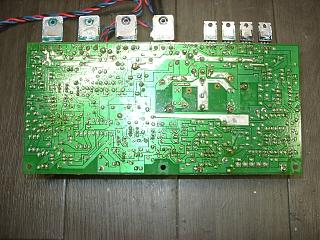

　半田の修正。



















　パワー部（Ｒ）の部品交換。



















　半田の修正。

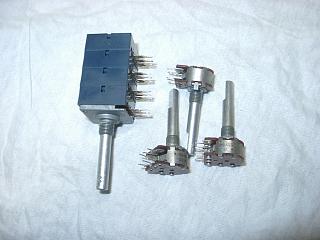

　ＶＲ関係は、基板より取り外して洗浄処理します。

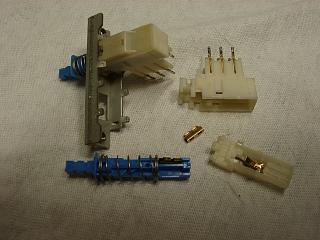

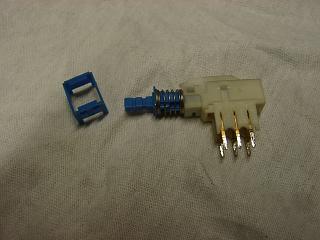

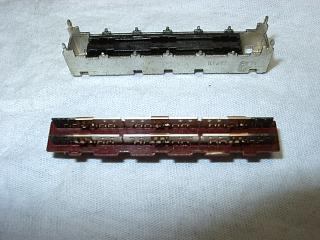

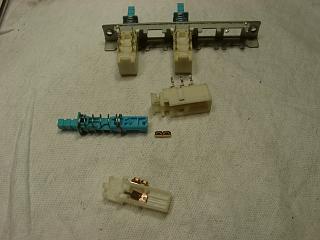

　ＳＷ関係は、分解清掃します。



































































































　修理の済んだＳＷ取り付けと、半田の修正。

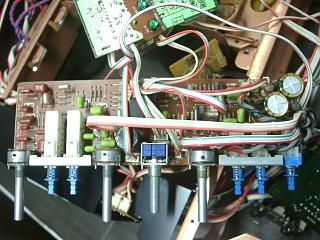

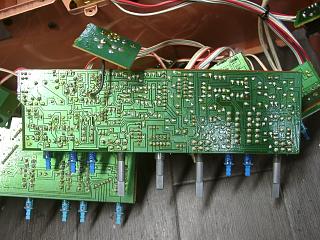

　トーン基板の部品交換と、修理の済んだＳＷ、ＶＲ取り付け。

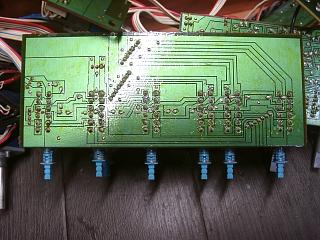

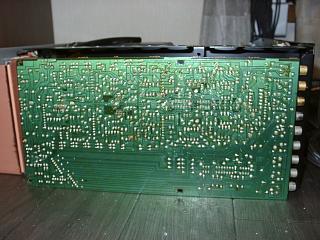

　半田の修正。



















　修理の済んだＳＷ取り付けと、半田の修正。



















　修理の済んだメインＶＲの取り付けと、半田の修正。

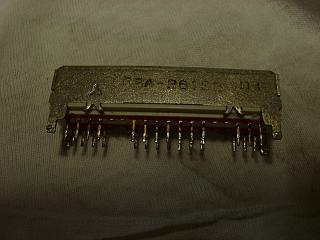

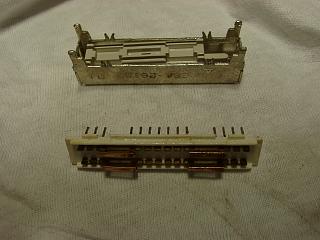

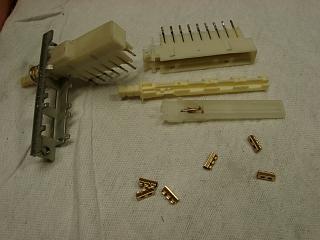

　ＲＥＣセレクターＳＷも分解清掃します。



















　内部は、かなりの汚れです。

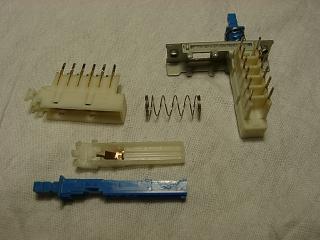

　ＰＨＯＮＯセレクターＳＷも分解清掃します。

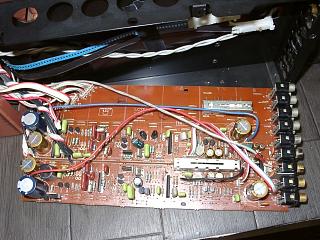

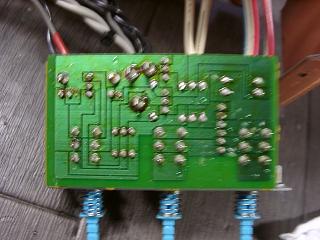

　ＰＨＯＮＯ基板の部品交換と、修理の済んだＳＷ取り付け。

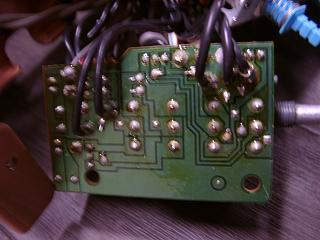

　半田の修正。

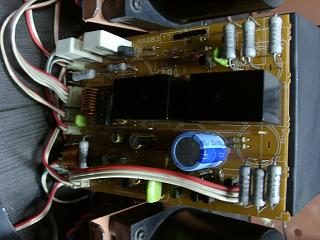

　プロテクション基板の部品交換。

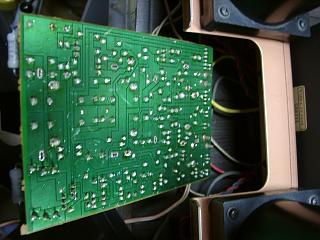

　半田の修正。

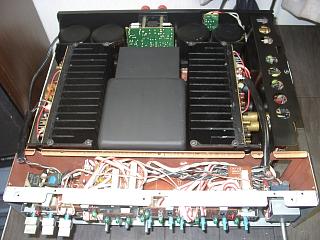

　すべての部品交換が終了しました。

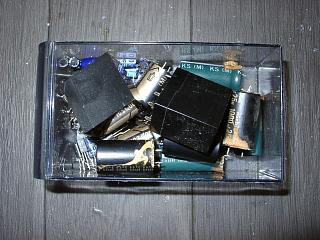

　交換部品です。



















　歪みの測定です。

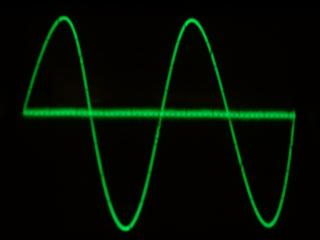

　Ｒチャンネルです。優れた特性です。

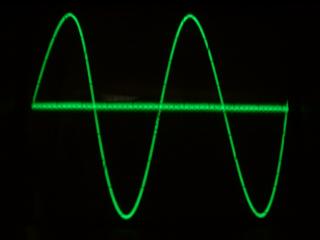

　Ｌチャンネルです。



















　エージング中。



















　試聴して完成です。

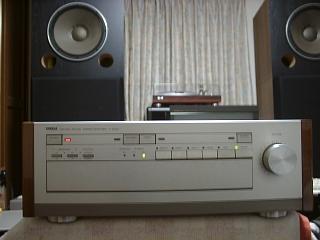

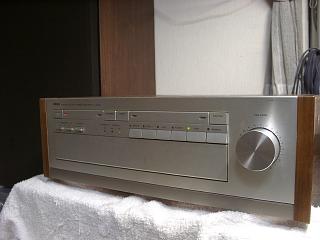

　修理完了です。
