A-2000 No.3 プリメインアンプ 修理の様子

故障内容

 音出ない。

原因


 パワートランジスターショート。

処置

 オーバーホール修理。

修理期間

 11/15〜11/20

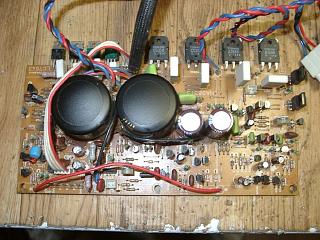

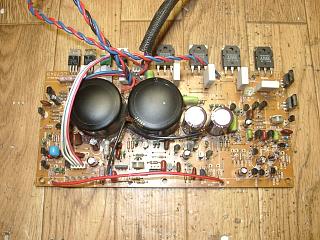

 R側パワートランジスター、コンデンサー、焼損抵抗交換。

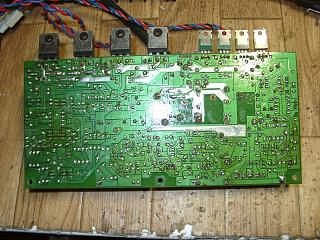

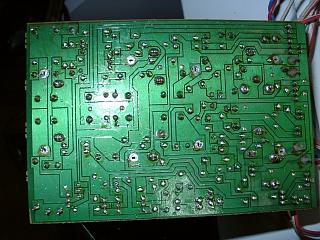

 半田の修正。



















 ヒートシンクに基板取付け。

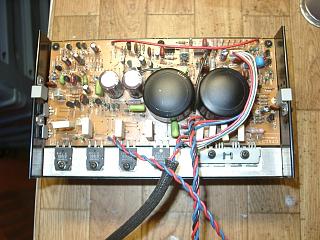

 Lチャンネルも同様にパワートランジスター、コンデンサー交換。

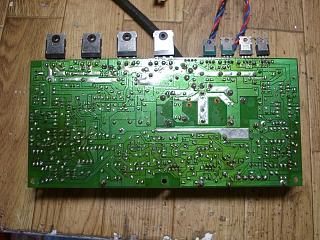

 半田の全修正。



















 プロテクション基板のリレー、コンデンサー交換と半田の修正。

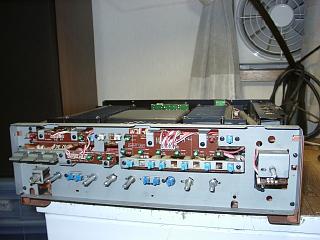

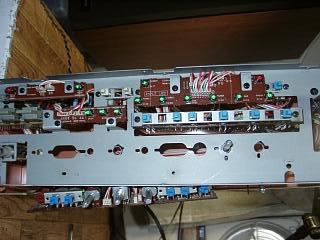

 フロントパネル取り外してSW関係の接点洗浄処理。



















 半田の全修正。

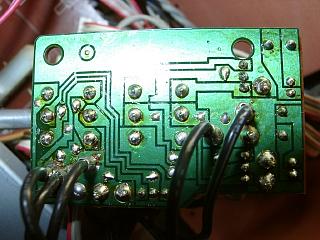

 SW基板の半田修正。

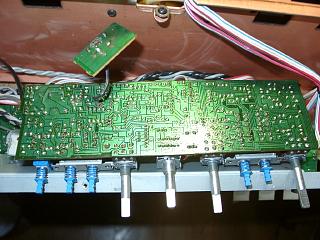

 メインVR基板の半田修正と接点洗浄処理。

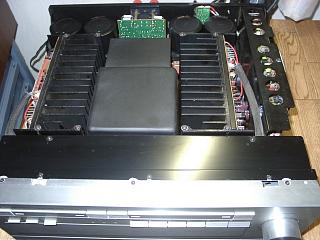

 修理の済んだ基板の取付け。

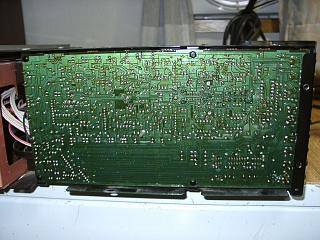

 PHONOイコライザー基板の半田修正と接点洗浄処理。



















 部品交換が終了しました。

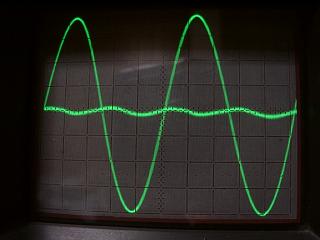

 歪みの測定です。Rチャンネルです。ZDR回路で歪みは最小です。

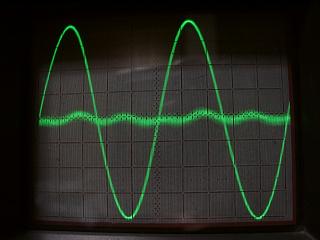

 Lチャンネルです。



















 エージングに入ります。

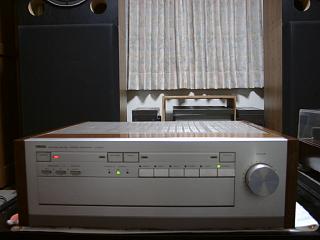

 試聴中。B−2X同等のパワーアンプ搭載しており、非常に優れた音質。

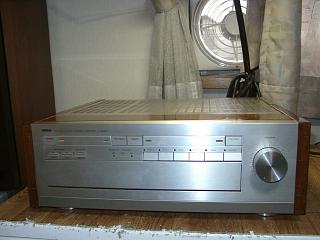

 修理完了です。
