A−200 修理の様子

故障内容


ラインストレート以外に音出ない。

原因

 コンデンサー他の劣化。

処置

 オーバーホール修理。

修理期間

 2/2〜2/3


 フロント部の分解。



















 コンデンサーは腐食して液漏れしています。

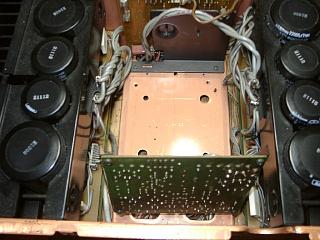

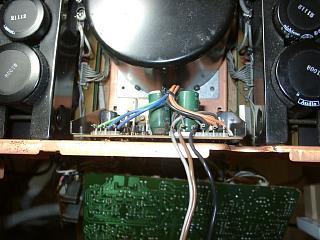

 電源トランス外して電源部の部品交換。



















 イコライザー基板の取り外し。

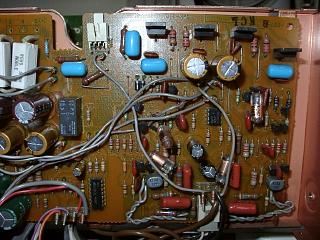

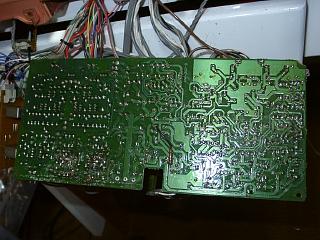

 パワーアンプ初段、フラットアンプの部品交換と半田の修正。

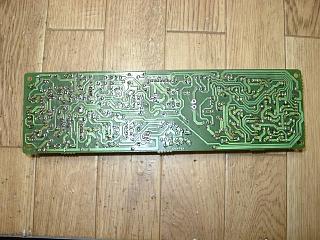

 半田の全修正。

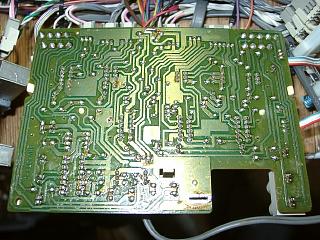

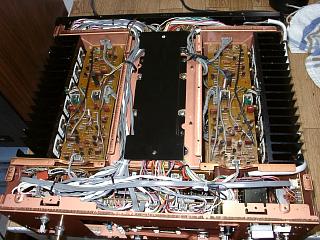

 Rパワーアンプ基板の部品交換。



















 半田の修正。

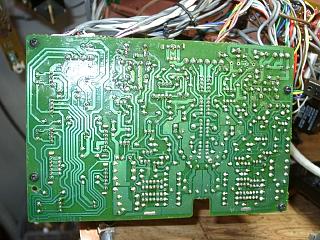

 Lチャンネルも同様に部品交換。



















 半田の修正。

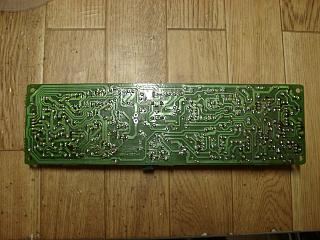

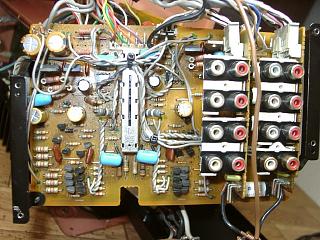

 イコライザー基板の部品交換。

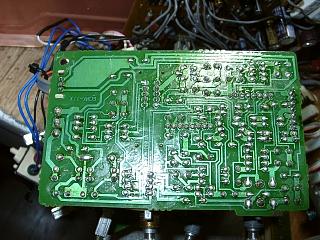

半田の修正。

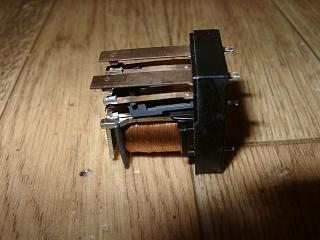

 リレーは負荷ショート事故で、可動接点が焼損しています。

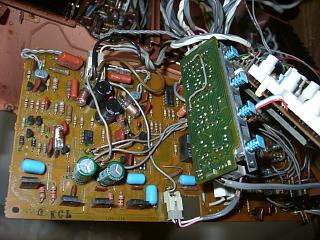

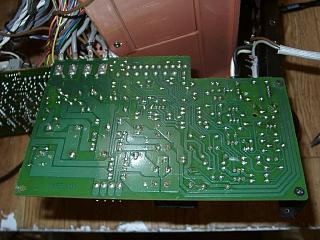

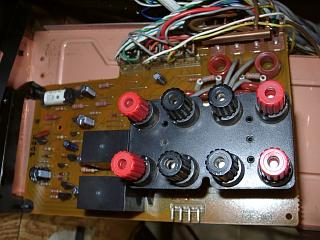

 プロテクション基板の部品交換。



















 半田の修正。

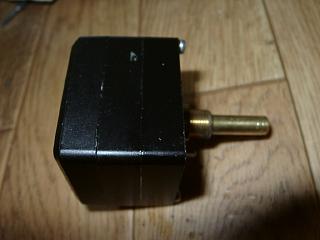

 VR,SW関係は取り外してから接点洗浄処理。

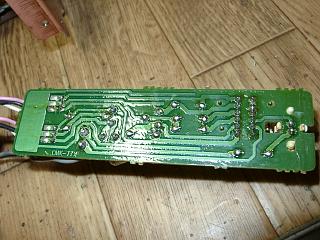

 ミュート基板の半田修正。

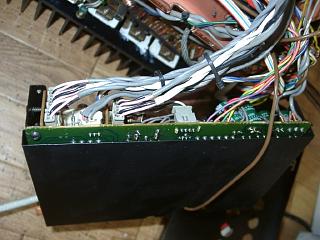

 ファンクション基板の半田修正。

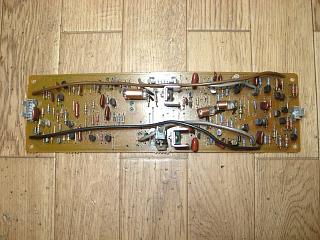

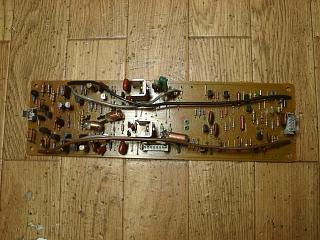

 トーン基板の部品交換と半田修正。

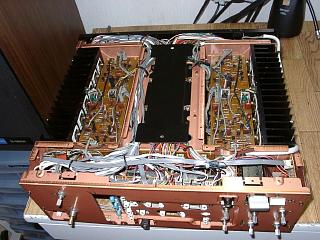

 内部配線を綺麗に束線します。



















 部品交換が終了しました。

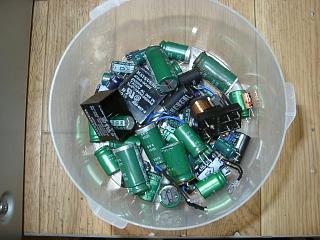

 交換部品です。

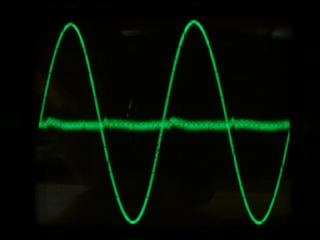

 Rチャンネル歪みの測定です。低歪みです。



















 Lチャンネルです。



















 試聴して完成です。

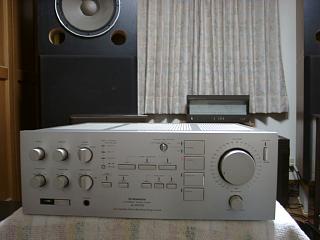

 修理完了です。
