A−200 No.2 修理の様子

故障内容


音出ない。

原因

 コンデンサー他の劣化。

処置

 オーバーホール修理。

修理期間

 10/30〜11/18


 コンデンサーはパンクしています。

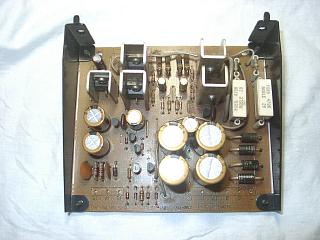

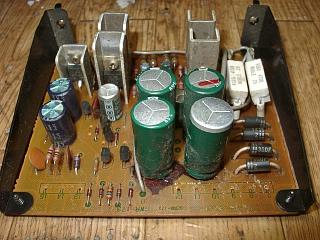

 電源基板の部品交換。

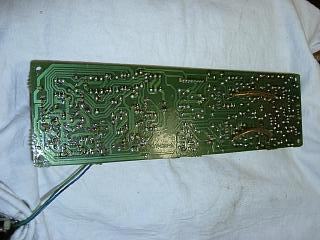

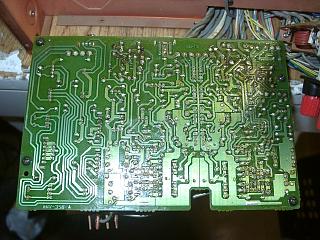

 半田の全修正。

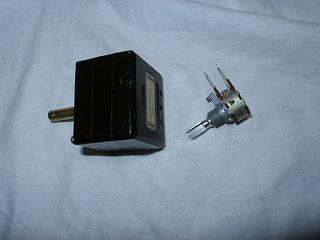

 VR関係は取り外してから洗浄処理します。

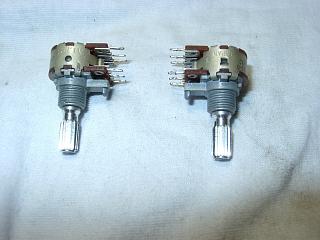

 トーンVRも洗浄処理。

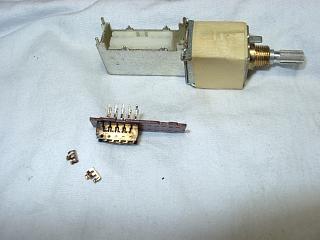

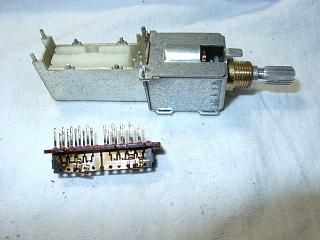

 SW関係は分解清掃します。



















 どのSWも内部は真っ黒です。

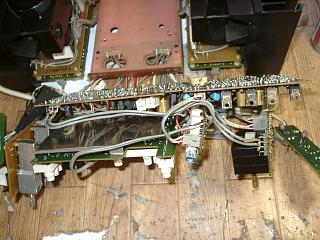

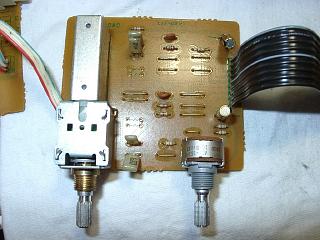

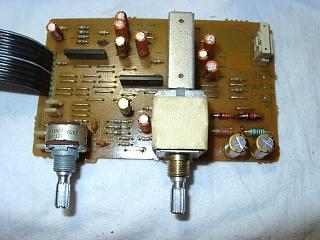

 トーン基板の部品交換と、修理の済んだSW、VR取り付け。

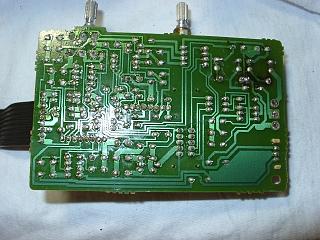

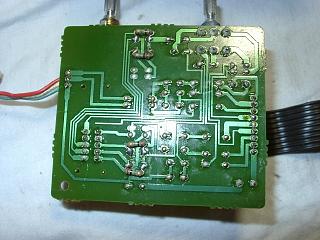

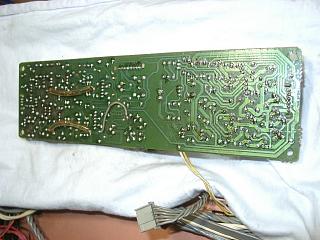

 半田の修正。



















 トーン基板の部品交換と、修理の済んだSW、VR取り付け。



















 半田の全修正。



















 プリ部の修理が完了しました。

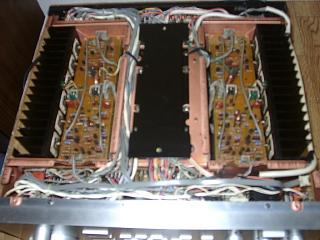

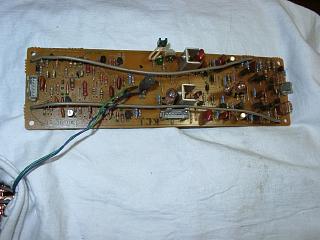

 パワー部の部品交換。

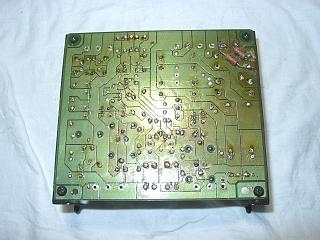

 半田の修正。



















パワー部(L)の部品交換。



















 半田の全修正。

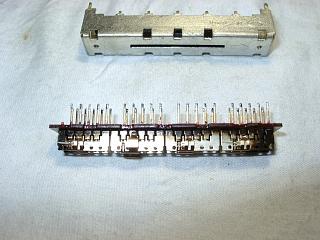

 スライドSWの分解清掃。

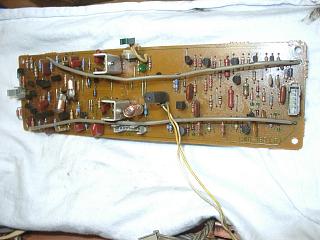

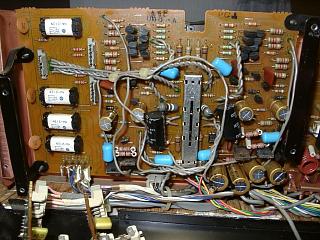

 EQ基板の部品交換。



















 半田の全修正。

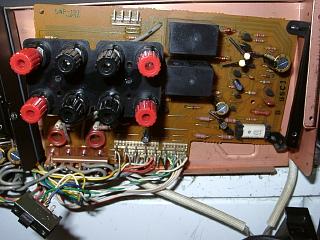

 プロテクション基板の部品交換。



















 半田の全修正。



















 すべての部品交換が終了しました。

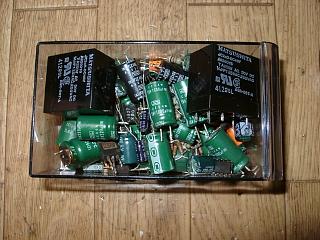

 交換部品です。

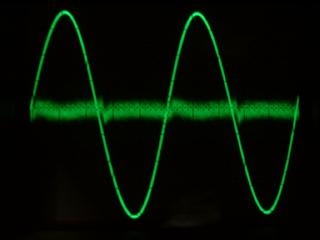

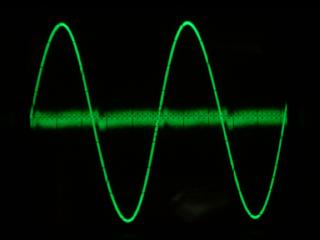

 歪みの測定です。

 Rチャンネルです。歪みも取れて綺麗になりました。

















 Lチャンネルです。

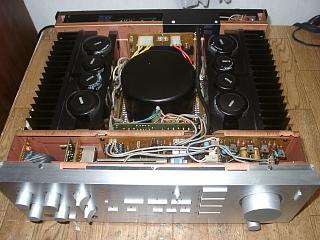

 エージング中です。



















 試聴して完成です。素晴らしい音質に蘇りました。

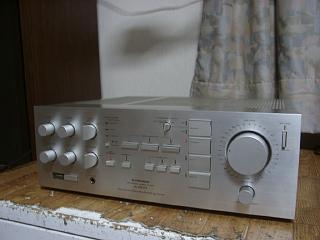

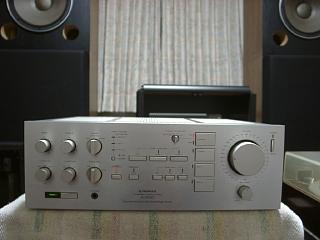

 修理完了です。
