故障内容
音途切れ、歪み。
原因
部品劣化、接点接触不良。
処置
オーバーホール修理。
修理期間
２０２４年７月２日〜１３日

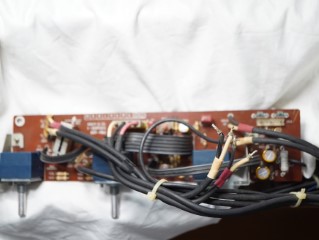

スピーカー端子基板の部品交換と、半田の修正。

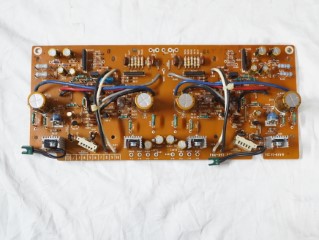

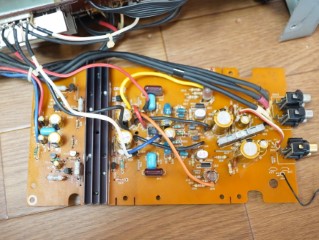

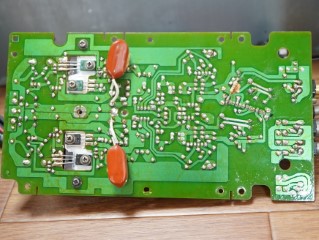

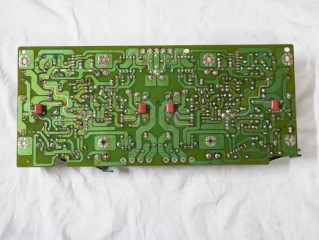

パワー部初段基板の部品交換。
半田の修正。

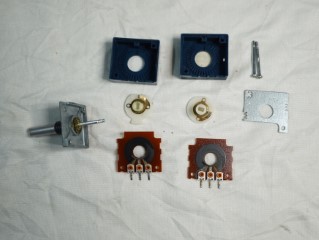

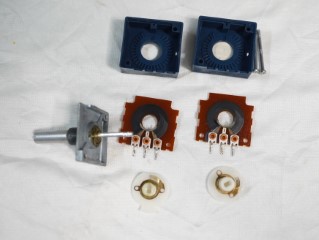

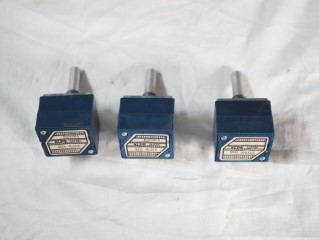

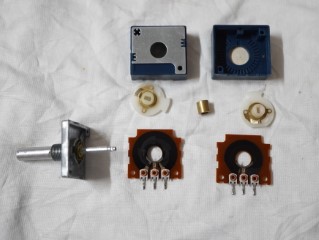

ボリュームはガリが酷いので、分解修理します。

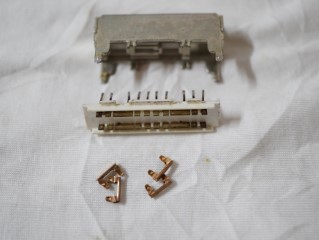

リモートセンシングスイッチの分解修理。

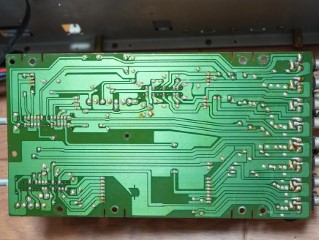

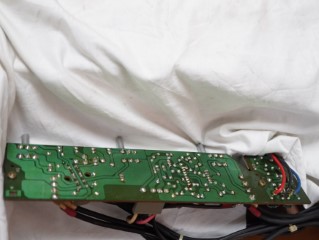

プリ基板の部品交換と、修理の終了したスイッチ・ボリューム取付け。
半田の修正。

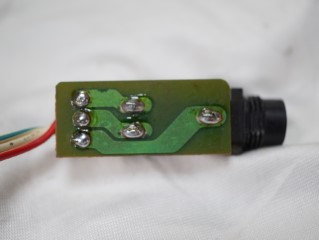

ＰＨＯＮＥ端子基板の半田修正。

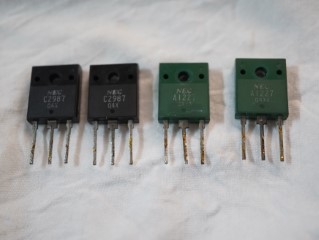

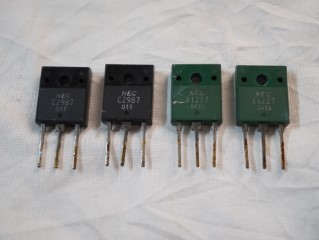

Ｌチャンネルパワートランジスタの点検。
劣化等は見られませんので、このまま使用します。
Ｒチャンネルパワートランジスタも正常です。

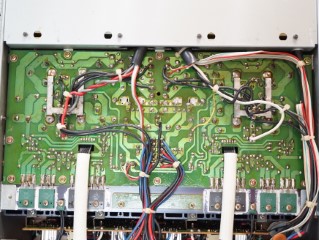

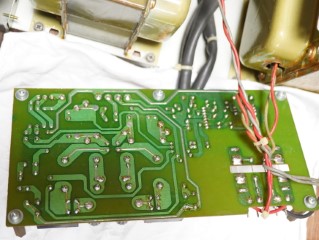

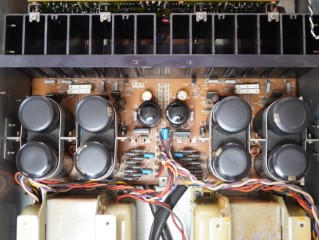

電源・パワー終段基板の部品交換。
半田の修正。パワートランジスタのシリコングリスは
乾燥している為、再塗布して組付けます。

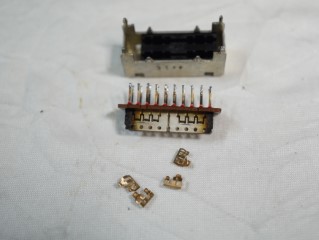

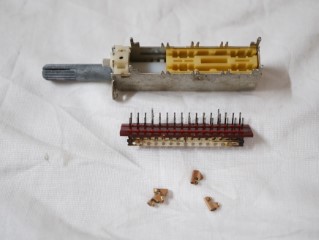

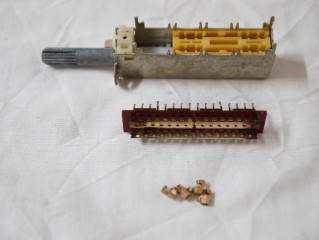

ＩＮＰＵＴセレクタースイッチの分解修理。
ＲＥＣセレクタースイッチの分解修理。
ＴＡＰＥセレクタースイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

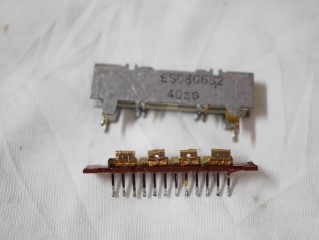

ＰＨＯＮＯセレクタースイッチの分解修理。
ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

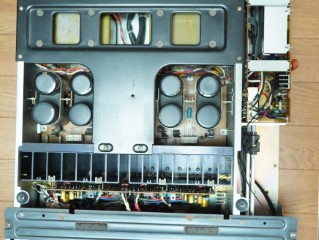

部品交換が終了しました。

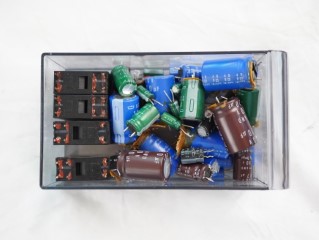

交換部品です。

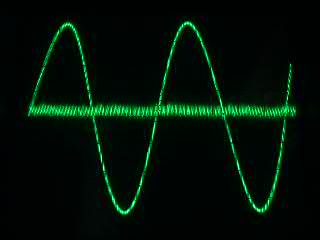

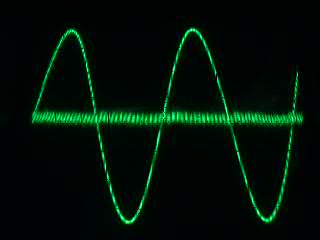

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。
エージング・試聴中。

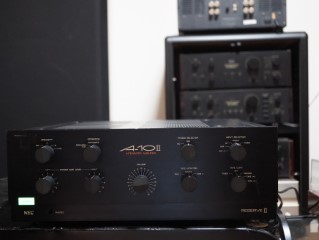

修理完了です。
