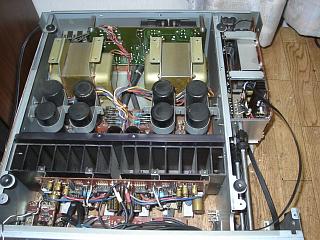

A-10 No.3 修理の様子

故障内容

 音途切れ、ガリ音。


原因

 コンデンサー他の劣化。

処置

 オーバーホール修理。

修理期間

 5/2〜6/2

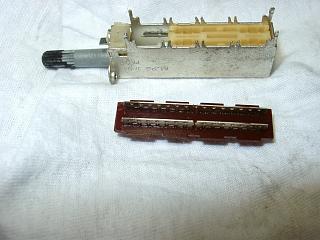

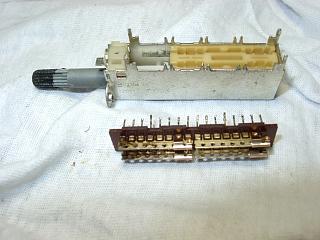

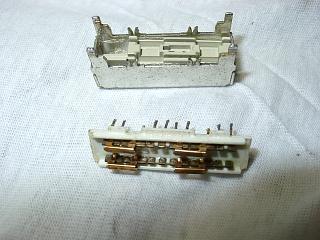

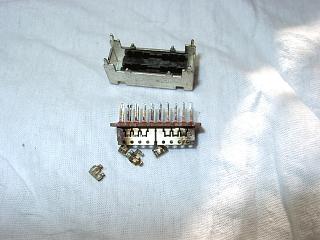

 SW関係は、すべて分解清掃します。

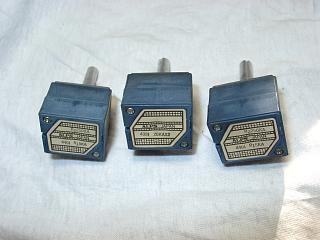

 VRは取り外してから洗浄処理します。

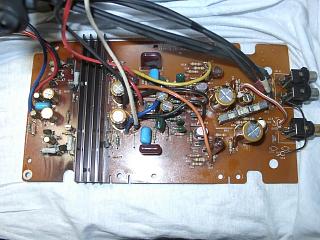

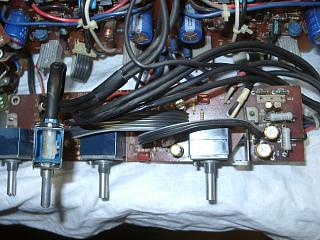

 フラットアンプ部の部品交換と、修理の済んだSW、VR取り付け。

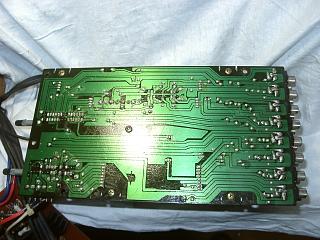

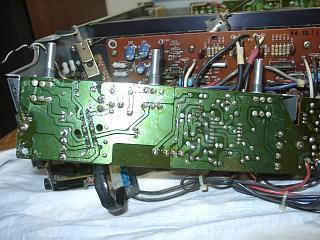

 半田の全修正。

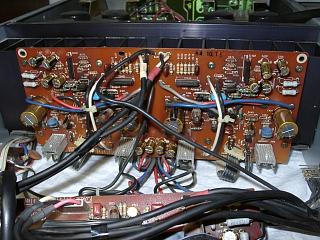

 パワー部、初段基板の部品交換。

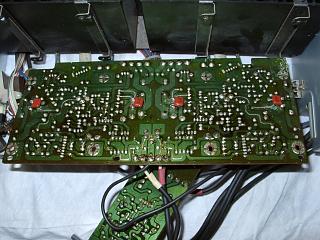

 半田の全修正。

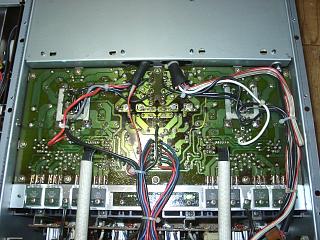

 電源・パワーステージの部品交換と、半田の全修正。

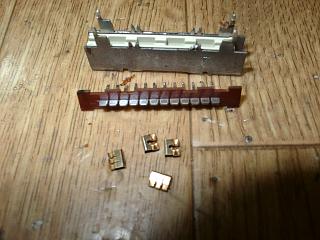

 PHONOセレクターSWの分解清掃。



















 EQ基板の部品交換と、修理の済んだSW取り付け。

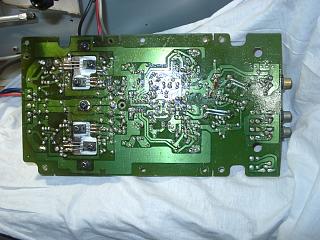

 半田の全修正。



















 セレクターSWの分解清掃。



















 RECセレクターSWの分解清掃。



















 テープセレクターSWの分解清掃。



















 修理の済んだSW取り付けと、半田の全修正。

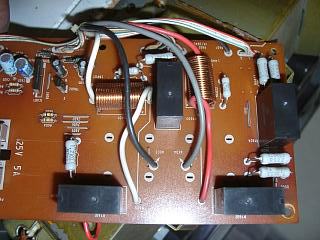

 プロテクション基板の部品交換と半田の全修正。



















 すべての部品交換が終了しました。

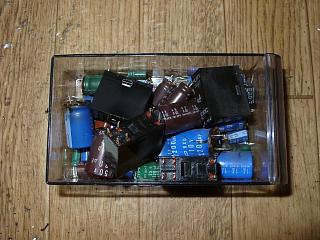

 交換部品です。



















 歪みの測定です。

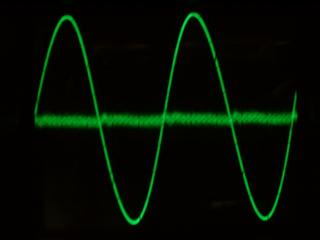

 Rチャンネルです。

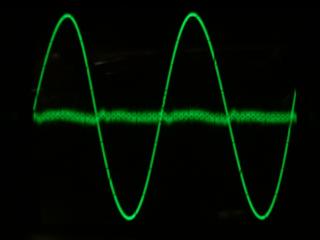

 Lチャンネルです。



















 エージング開始。

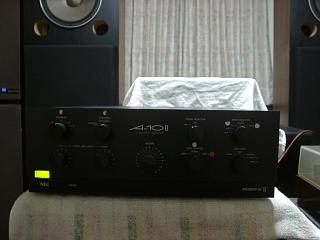

 試聴して完成です。

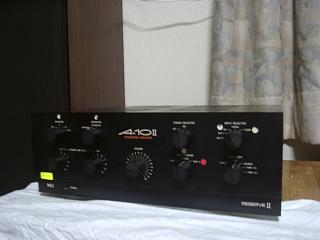

 修理完了です。
