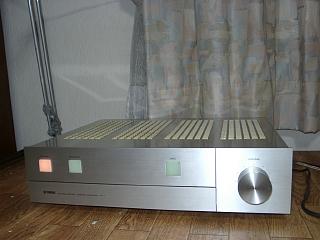

Ａ−１　Ｎｏ．３　プリメインアンプ　修理の様子

故障内容

　オーバーホールのご依頼。

原因

　初段トランジスター劣化。ＳＷ接触不良。

処置

　オーバーホール修理。

修理期間

　４／１１〜５／１６

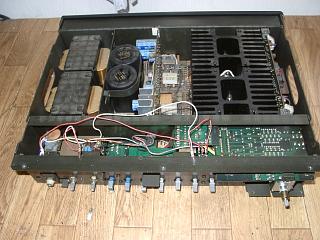

　内部は劣化が激しい状態です。



















　各部の分解。

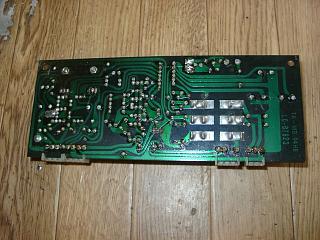

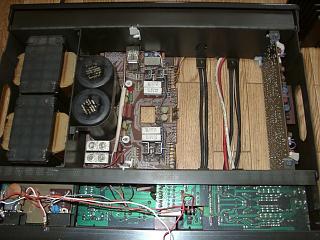

　電源基板の部品交換。

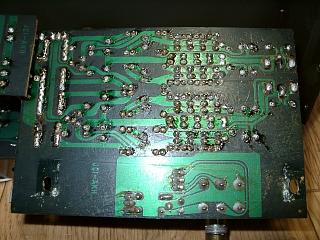

　半田の全修正。

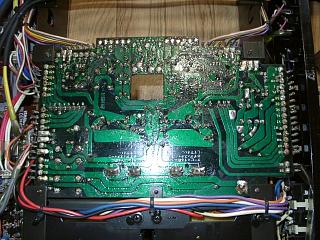

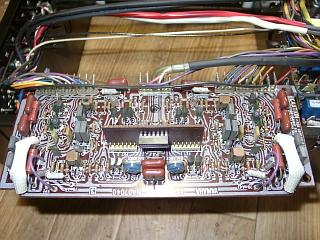

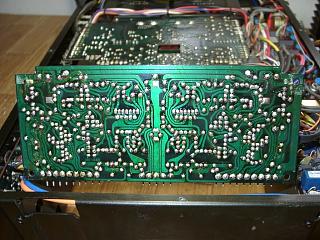

　メイン基板の部品交換と半田の修正。

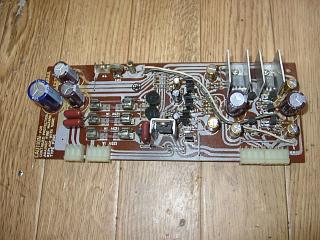

　パワー部初段の部品交換。



















　半田の修正。

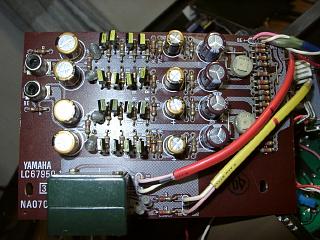

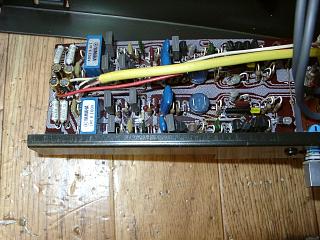

　ＭＣヘッドアンプの部品交換。



















　半田の修正。

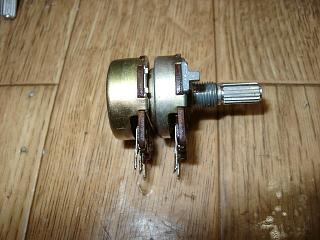

　ボリュームは取り外して洗浄処理。

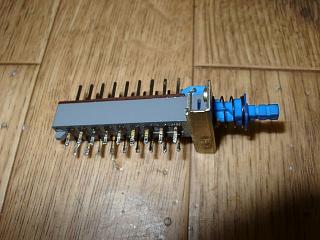

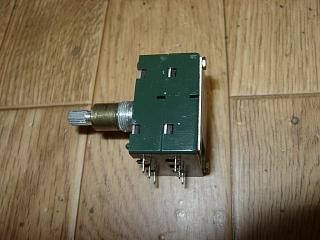

　ＳＷ関係は分解清掃します。



















　トーンＶＲも同様に洗浄処理。

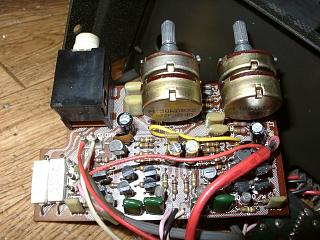

　トーン回路の部品交換。

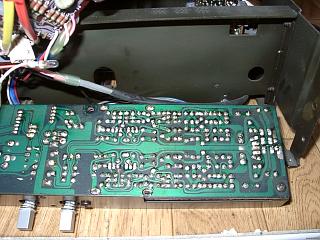

　半田の修正。

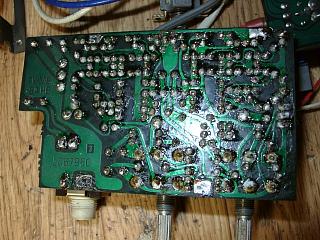

　ＰＨＯＮＯ基板の部品交換。



















　半田の修正。

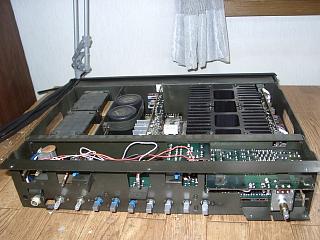

　部品交換が終了しました。

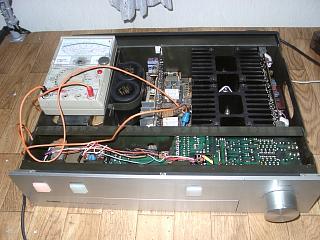

　クリーニングの済んだフロントパネルを取付け、各部の調整。

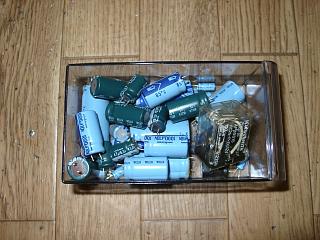

　交換部品です。

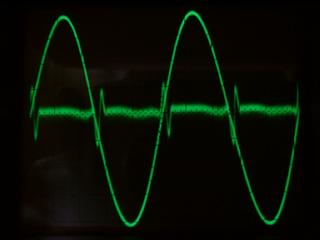

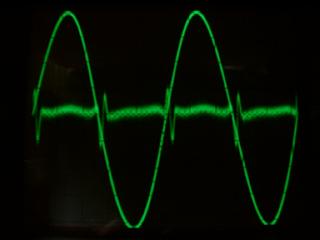

　歪みの測定です。

　Ｒチャンネルです。
　
　スイッチング歪みが観測されますが、当時としては非常に優秀。















　Ｌチャンネルです。

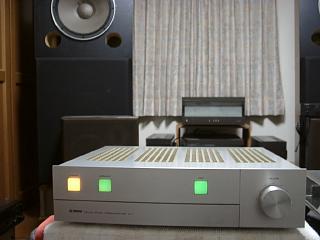

　エージング中。



















　試聴して完成です。


















　修理完了です。
