ｍａｒａｎｔｚ　＃５１０Ｍ　修理の様子

故障内容

　ＰＥＡＫ表示不良。

原因
　
　コンデンサー劣化。

処置

　オーバーホール修理。

修理期間

　８／２９〜９／８

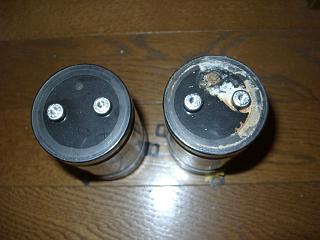

　電源の大型コンデンサーは液漏れしていますので、交換します。

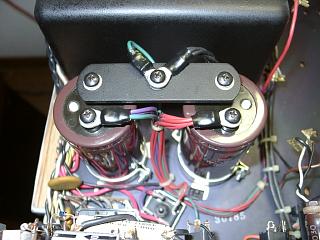

　新しいブロックコンデンサー取付け。

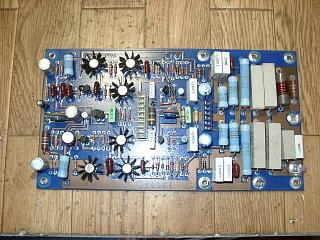

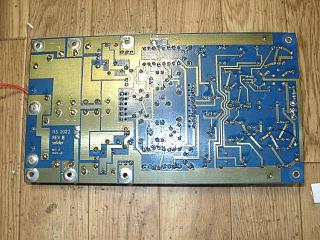

　パワーアンプ回路のコンデンサー交換。



















　半田も綺麗に修正します。

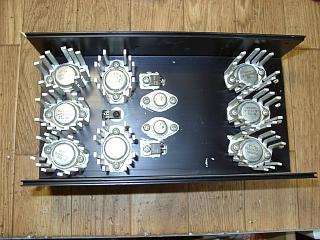

　パワートランジスター固定ネジは緩んでいますので、全て増し締めします。

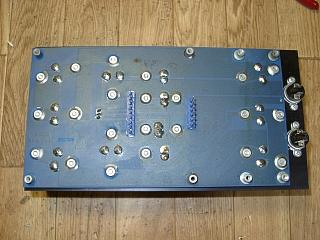

　パワートランジスターの半田修正。

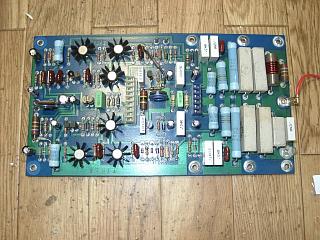

　もう片方の基板もコンデンサー交換します。

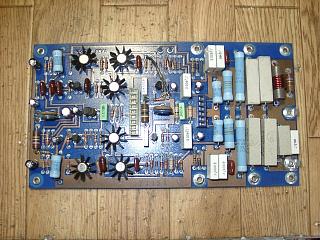

　コンデンサー交換。

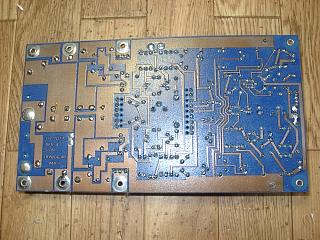

　半田の全修正。

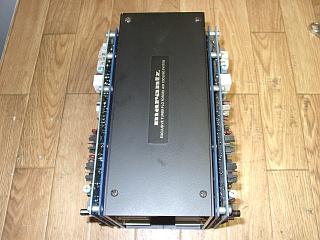

　パワーブロックの修理が完了しました。

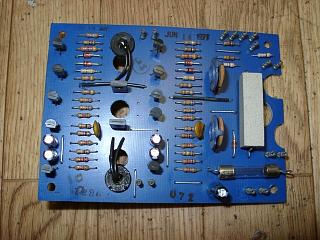

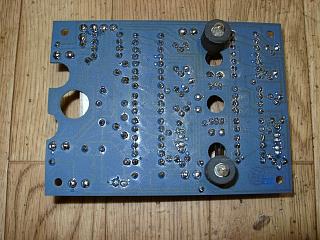

　メーター駆動部のコンデンサー交換。



















　半田も綺麗に修正。

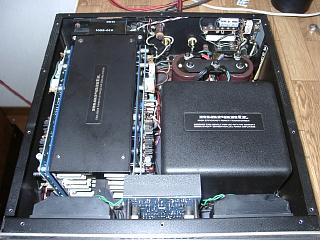

　部品交換が終了しました。

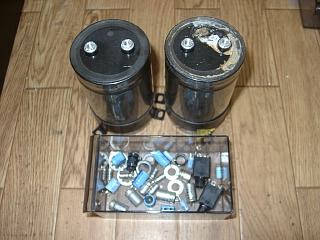

　交換部品です。

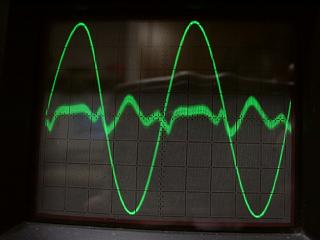

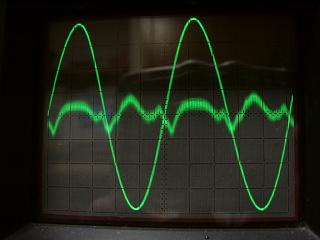

　Ｒチャンネルの歪み波形です。

　当時のハイパワーアンプとしては、非常に低歪みです。

















　Ｌチャンネルです。




















　
