修理の様子

1250 修理の様子

故障内容

　ノイズ発生。

原因
　
　コンデンサー、他の劣化。
　
処置

　オーバーホール修理

修理期間

　３／２０～５／１５

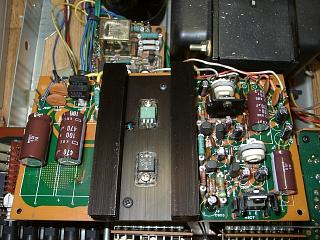

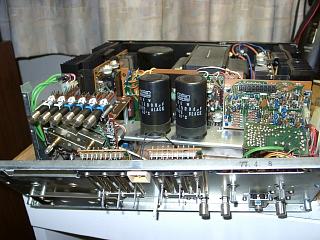

　電源回路のコンデンサー交換。

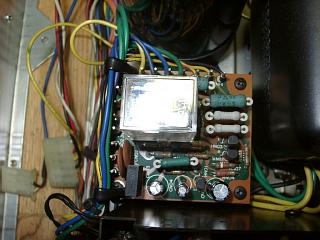

　保護回路のコンデンサーとリレー交換。

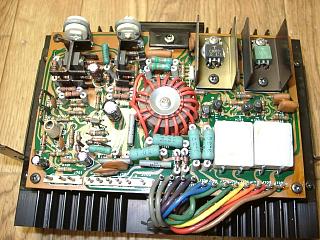

　パワーブロックのコンデンサー、初段トランジスター交換。

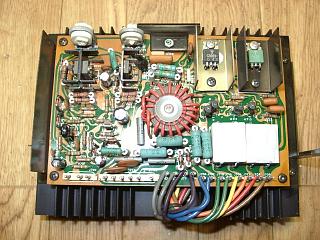

　Ｌチャンネルも同様に部品交換。

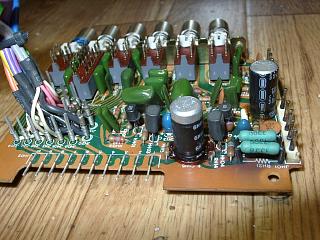

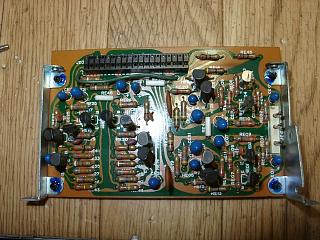

　プリ部の修理。

　コンデンサーは劣化が激しい状態。

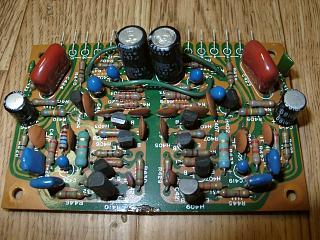

　ＰＨＯＮＯも劣化が激しいです。

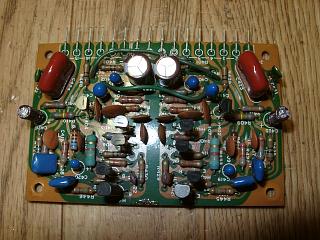

　コンデンサーとトランジスター交換。

　フラットアンプのトランジスター交換。

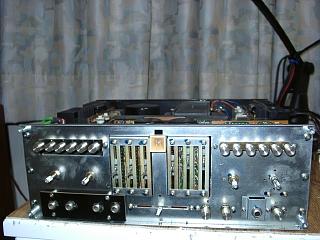

　部品交換が終了しました。

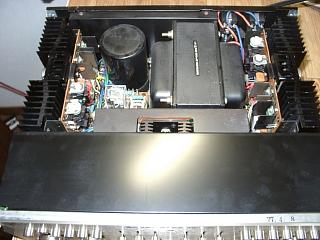

　フロントパネル取付けて完成です。

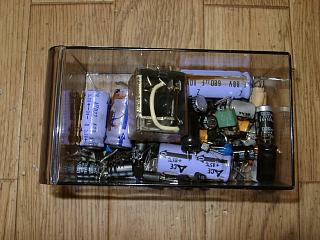

　交換部品です。

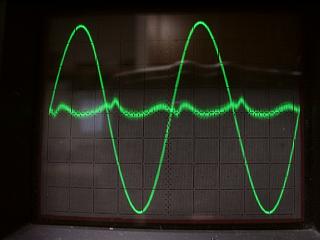

　Ｒチャンネルの歪み波形です。当時としては非常に低歪みです。

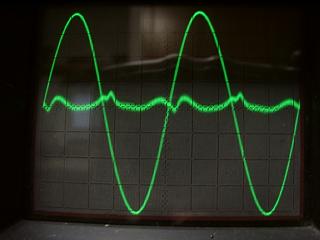

　Ｌチャンネルです。

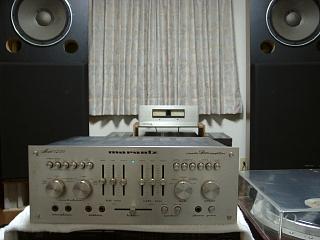

　試聴して完成です。

　
