1250 No.3プリメインアンプ 修理の様子

故障内容


音出ず。

原因


 電源回路の故障。各コンデンサー、トランジスター劣化。

処置

 オーバーホール作業。

修理期間

 4/1〜4/12

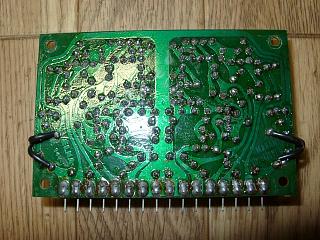

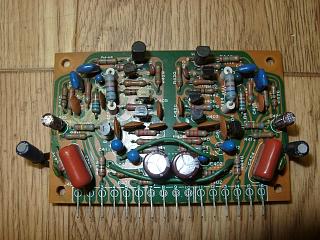

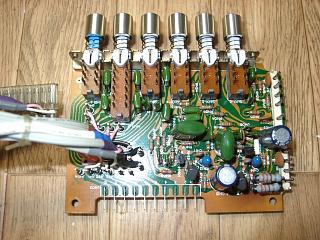

 トーン回路の修理。



















 コンデンサー交換。

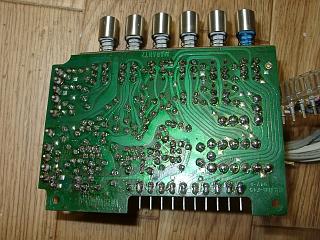

 半田も綺麗に修正。

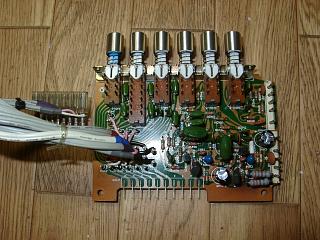

 PHONO基盤の修理。



















 コンデンサー交換とトランジスター8個交換。

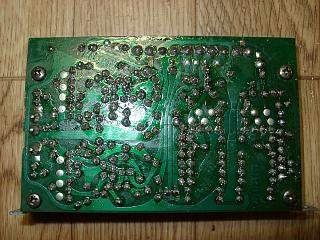

 半田の修正。

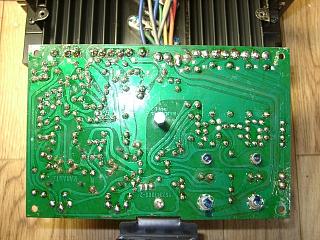

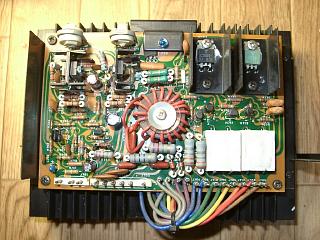

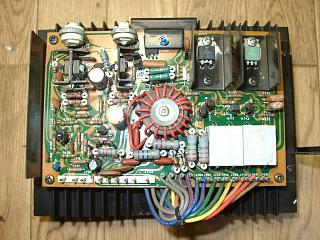

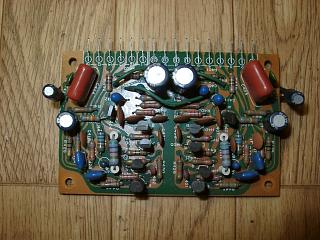

 R側のパワー段修理。



















 コンデンサーと初段トランジスター交換。

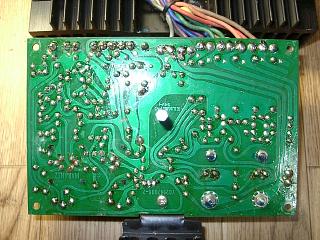

 半田の修正。

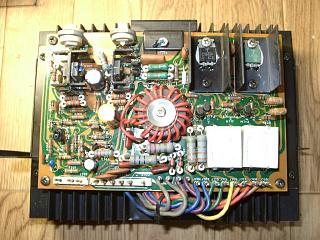

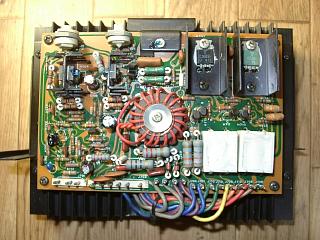

 L側のパワーブロックの修理。



















 コンデンサーと初段トランジスター交換。



















 半田もすべて修正。

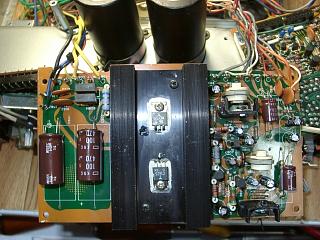

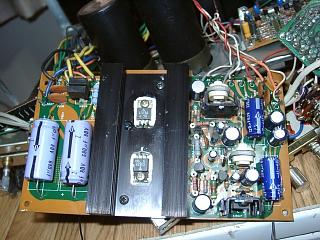

 電源回路の修理。



















 トランジスター3個交換とコンデンサー交換。

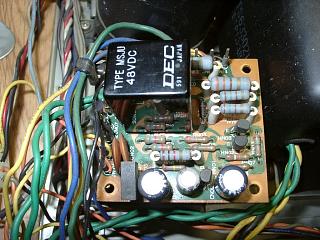

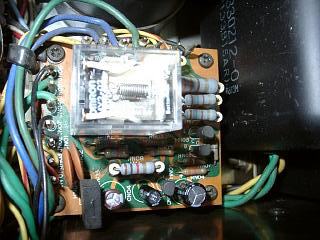

 プロテクション基板の修理。



















 リレーとコンデンサー交換。

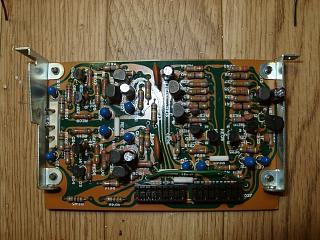

 フラットアンプのコンデンサートランジスター交換。



















 半田もすべて修正。

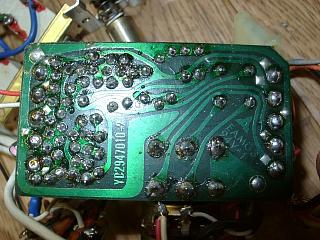

 ボリューム基板の半田修正。

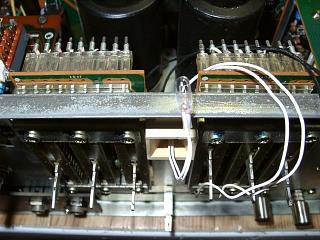

 インジケーターランプも交換します。

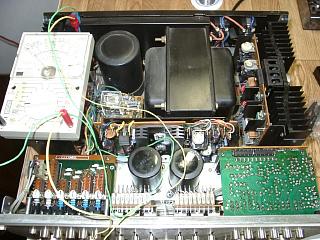

 組み上げ、アイドリングとオフセット調整中。

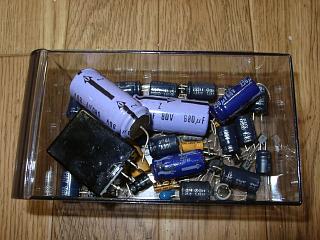

 交換部品。

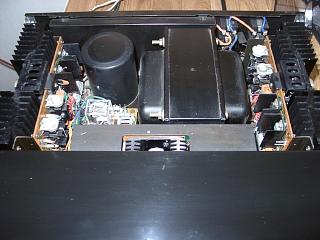

 完成しました。

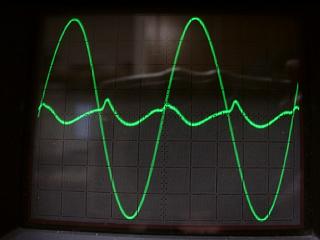

 測定です。Rチャンネルです。

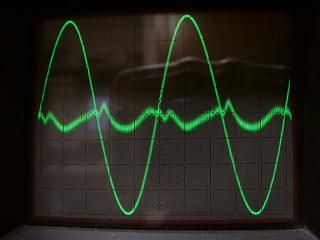

 Lチャンネルです。当時としては非常に低歪みです。

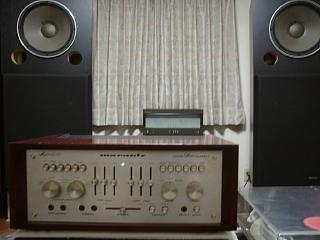

 アナログレコード試聴中。#1250はやはり優れた音質ですね。


















 修理完了です。
