SONY プリメインアンプ TA−N9000ES 修理の様子

故障内容

 音途切れ。

原因


 部品劣化。接点接触不良。

処置

 オーバーホール修理。

修理期間

 平成29年6月3日〜7日

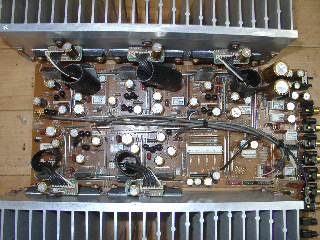

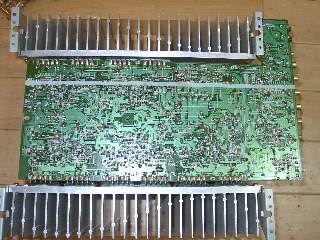

 メイン基板の部品交換。



















 半田の修正。チップ部品が多数使用されています。

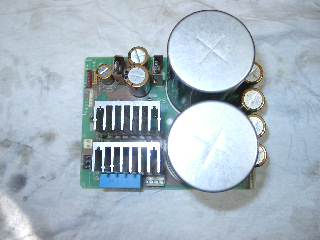

 電源基板の部品交換。

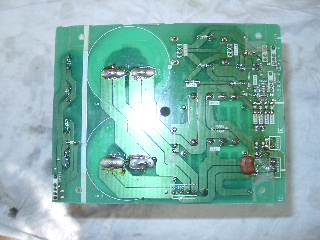

 半田の修正。

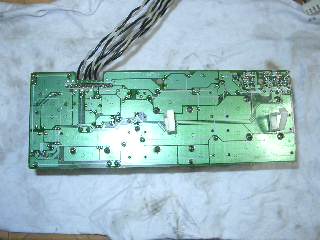

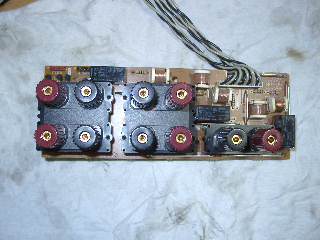

 端子台基板の部品交換。



















 半田の修正。

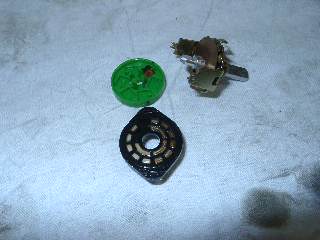

 ロータリーSWの分解修理。

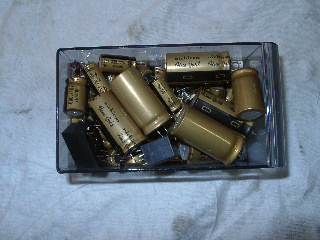

 交換部品です。

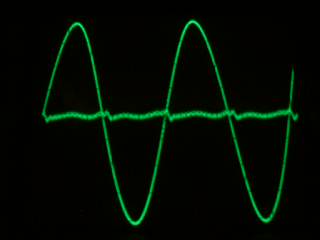

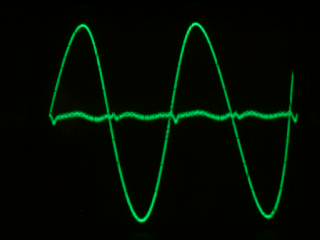

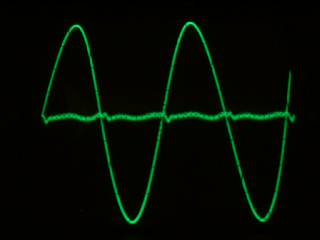

 歪みの測定です。

 FRONTーR

















 FRONT-L

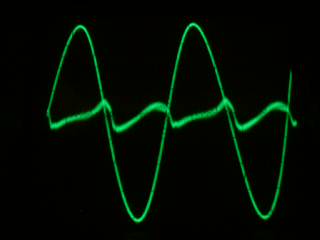

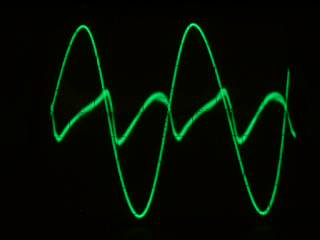

 REAR−R

 リア回路はBTL回路の関係で、少々歪みが多く見えますが
勿論、カタログ値以下で問題ありません。
















 REAR−L



















 CENTER
















 修理完了です。
