SONY TA−F6B 修理の様子

故障内容


メーター表示不良、音途切れる。

原因


 コンデンサー他劣化。

処置

 オーバーホール作業

修理期間

 3/9〜3/17

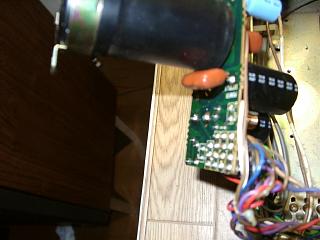

 電源部のコンデンサー交換。

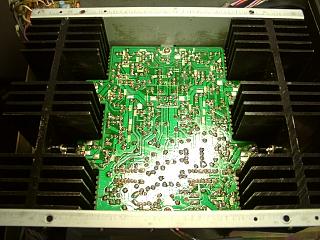

 パワーアンプ基板の取り外し。

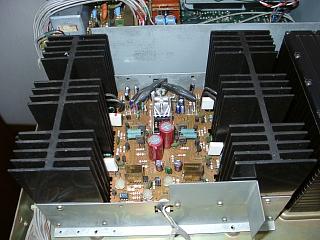

 パワーアンプ段のコンデンサー、リレー交換。

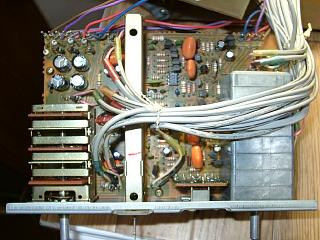

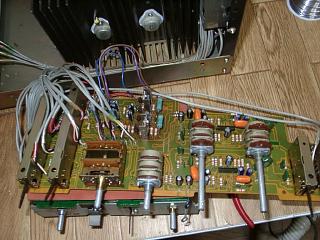

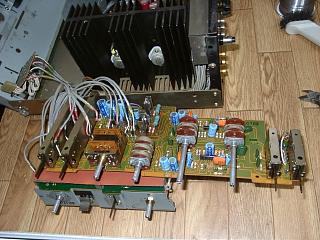

 フラットアンプ部とPHONO基板の取り外し。



















 バランスVRは取り外して接点洗浄。

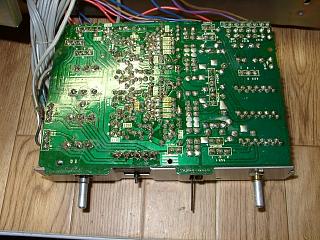

 フラットアンプ部のコンデンサー交換。

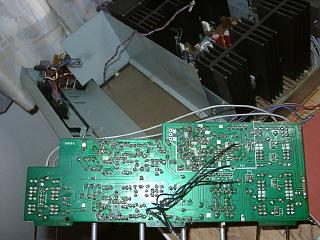

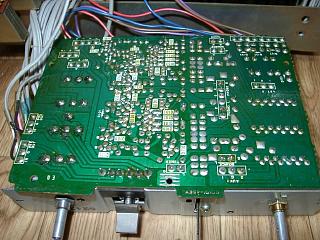

 半田もすべてやり直し。



















 PHONO基板の分解。



















 半田の全修正とコンデンサー交換。

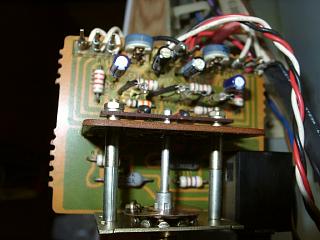

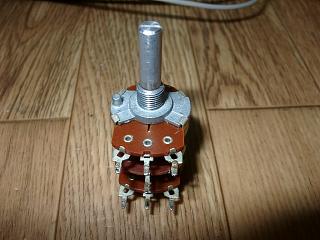

 高級4連ボリュームが使用されています。

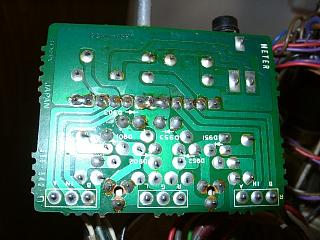

 メーター基板も半田劣化が進んでいます。



















 コンデンサー交換と半田の修正。

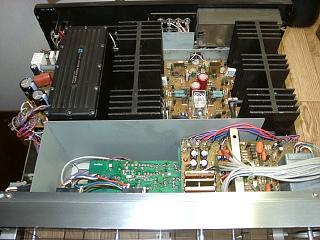

 フラットアンプ基板を取付けます。



















 PHONO基板を取付けます。

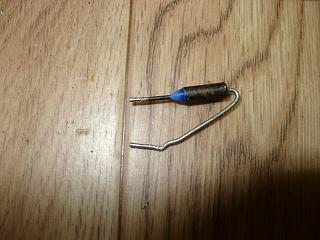

 過去の修理形跡で、109℃温度ヒューズは飛んでいましたが、交換せず
ジャンパーしています。

 このような修理は大変危険です。今度、故障した時は火災になります。

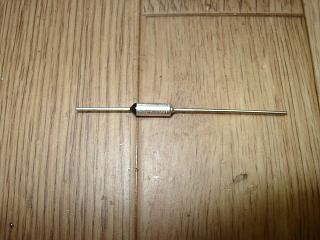

 ジャンパーを外し、新しい109℃の温度ヒューズに交換します。



















 メーター修理を残して部品交換が終了しました。

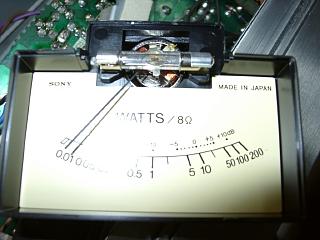

 メーターは、メカニカルロックして振れません。

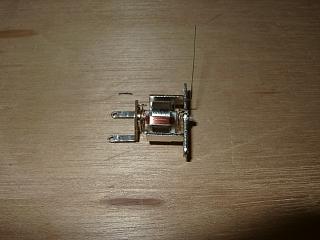

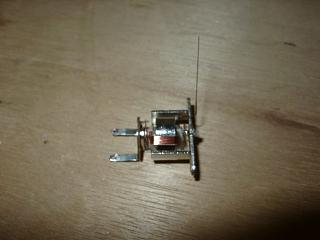

 R側メーター部の分解修理中。精密時計同様、非常に神経を使いました。



















 L側も同様に修理。

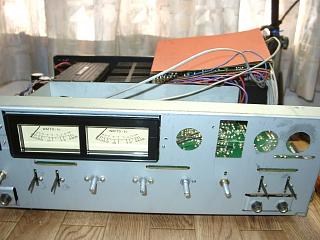

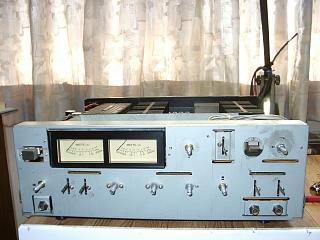

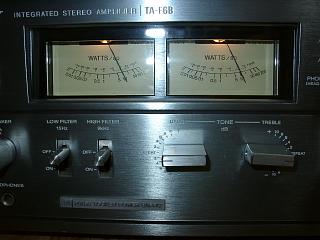

 フロントパネル取付け、メーター公正中。

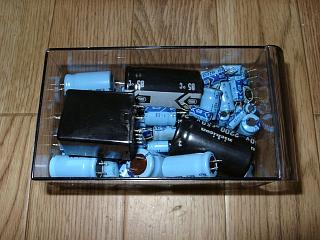

 交換部品です。

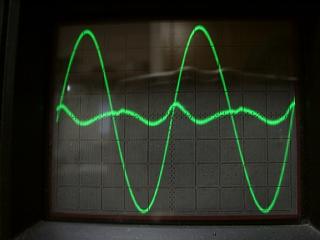

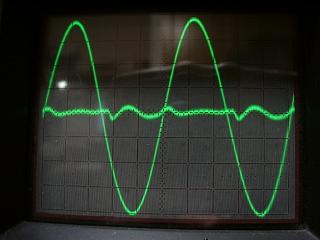

 R側の歪み波形。



















 L側の歪み波形です。低歪みです。



















 パルス電源の特徴が、このアンプにもよく出ています。

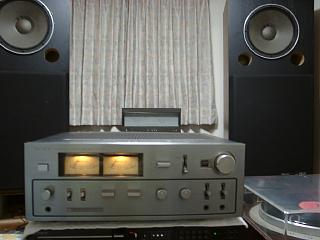

 修理完了です。
