SONY プリメインアンプ TA−F6B No.3 修理の様子

故障内容


音途切れ。

原因


 コンデンサー他劣化。

処置

 オーバーホール作業

修理期間

 11/21〜11/30

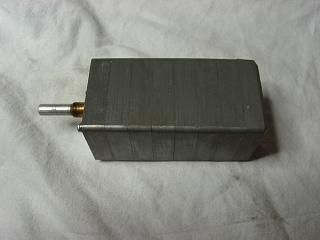

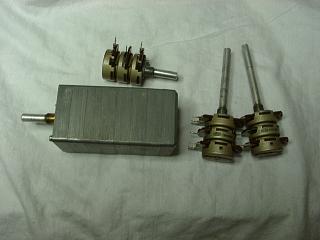

 VR関係は、基板より外して洗浄処理します。

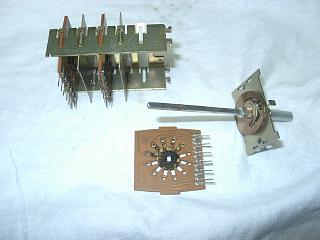

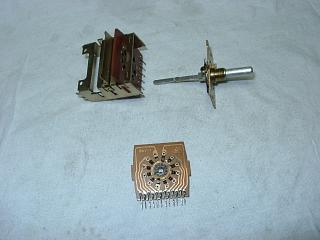

 ロータリーSWは、分解修理します。

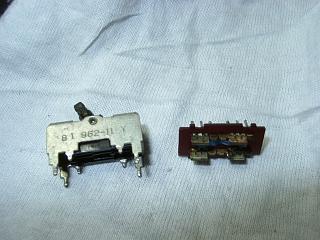

 トグルSWの分解修理。

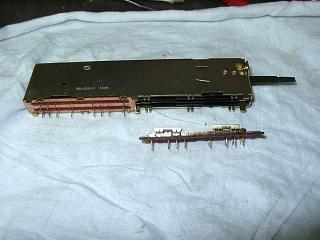

 ファンクションSWの分解修理。



















 PHONO基板の部品交換と、修理の済んだSW、VR取り付け。



















 半田の修正。

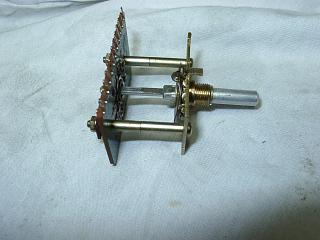

 ロータリーSWの分解修理。

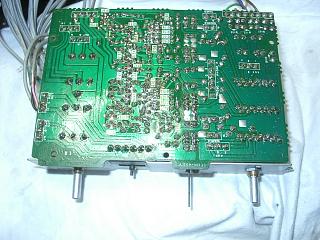

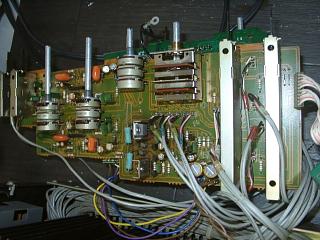

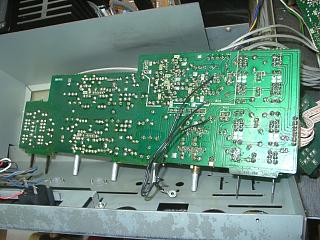

 トーン基板の部品交換と、修理の済んだSW、VR取り付け。



















 半田の修正。

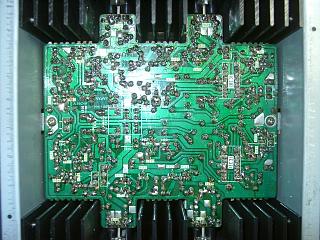

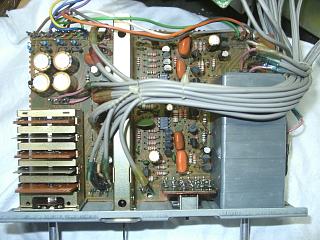

 パワー部の部品交換と、半田の修正。

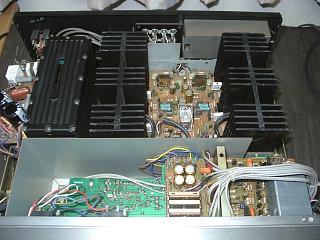

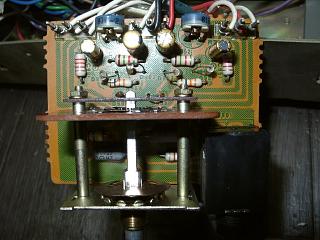

 MCヘッドアンプ基板の部品交換。



















 半田の修正。



















 SPセレクターの分解修理。

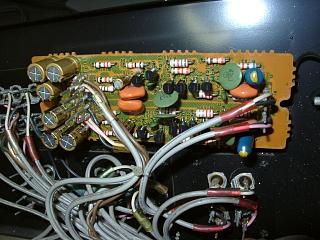

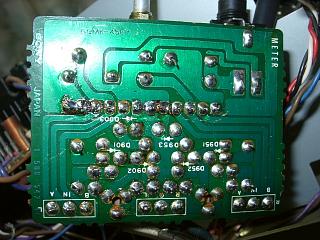

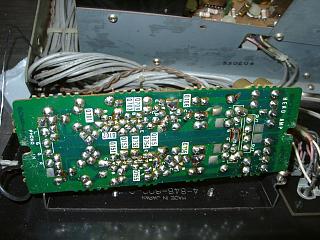

 メーター駆動基板の部品交換と、修理の済んだSW取り付け。



















 半田の修正。



















 すべての部品交換が終了しました。

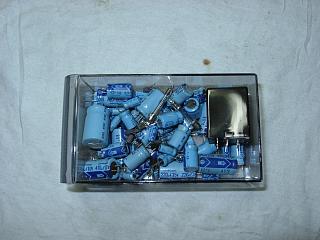

 交換部品です。

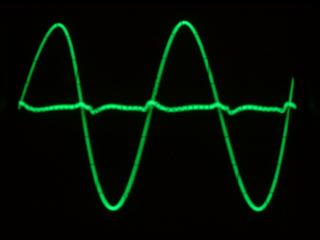

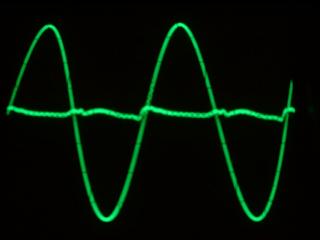

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。

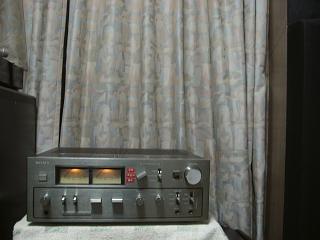

 試聴して完成です。

 PHONOイコライザーとMCヘッドアンプが優れていますので、アナログ
ファンには最適のアンプです。















 修理完了です。
