SONY プリメインアンプ TA−F555ESX No.11 修理の様子

故障内容

 発火した。

原因


 過去の修理ミス。部品劣化。接点接触不良。

処置

 オーバーホール修理。

修理期間

 2021年2月19日〜22日

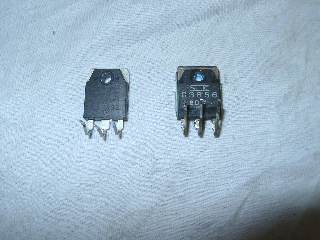

 左側の物が、発火した回路に付いていたパワートランジスタです。
右側の正規品と比較し、パッケージや印刷が正規品と大きく違います。

 典型的なリマーク品(偽物)です。ネットには多くの偽物が流通していますので
メーカー正規代理店より購入するのが安全です。

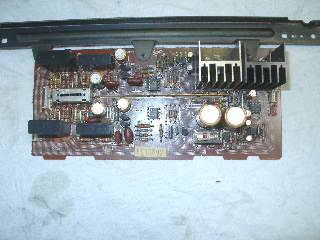

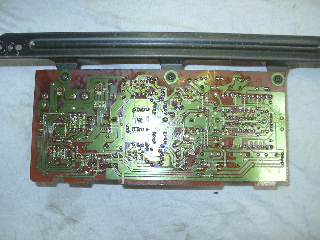

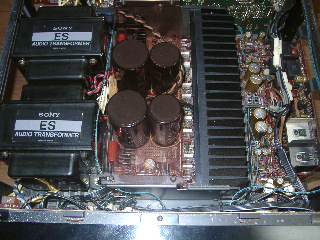

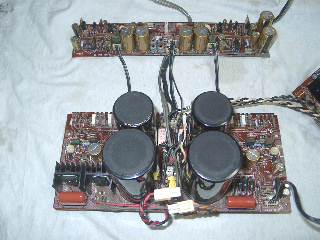

 パワー部の部品交換。

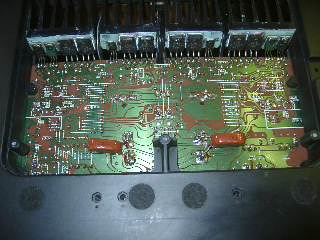

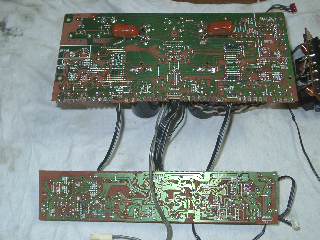

 焼き切れたパターンの修正と、半田の修正。



















 パワートランジスタを正規品に交換。



















 端子台基板の半田修正。

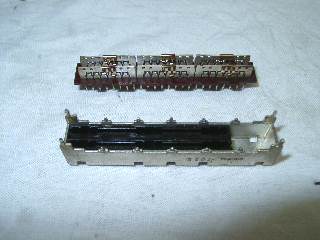

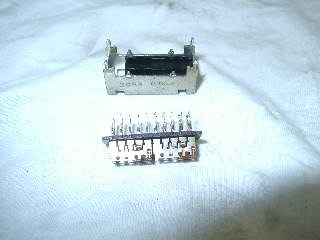

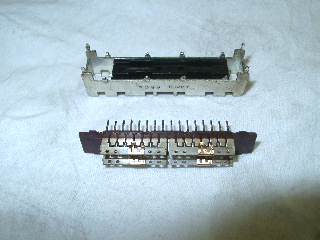

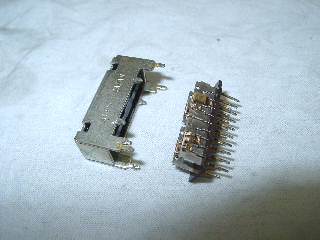

 スイッチの分解修理。

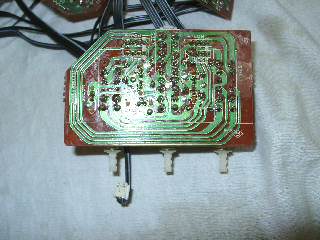

 PHONO基板の部品交換と、修理の終了したスイッチ取り付け。

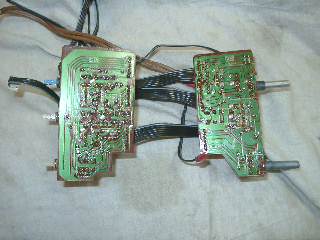

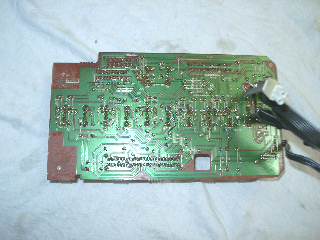

 半田の修正。

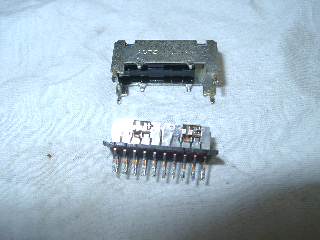

 スイッチの分解修理。















































































 修理の終了したスイッチ取り付けと、半田の修正。

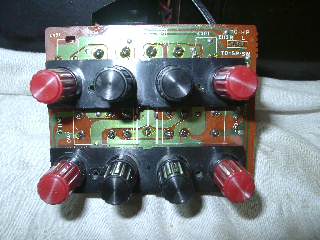

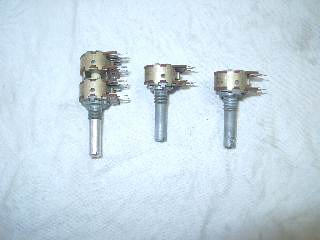

 ボリュームの洗浄修理。

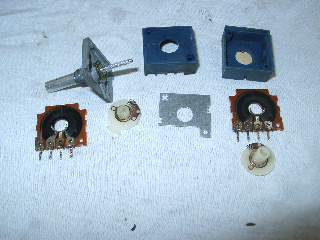

 メインボリュームの分解修理。

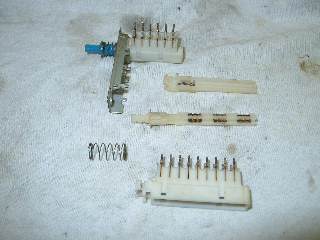

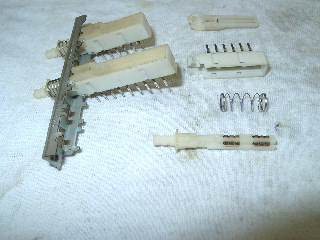

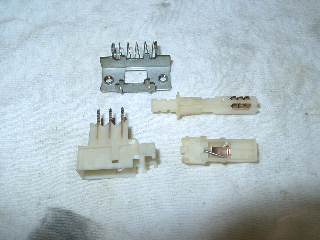

 プッシュスイッチの分解修理。

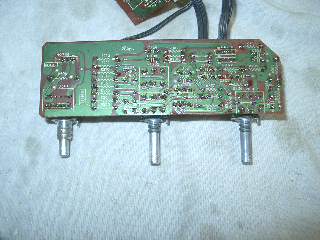

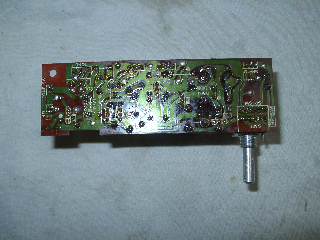

 修理の終了したスイッチ、ボリューム取り付けと、半田の修正。



















 修理の終了したスイッチ取り付けと、半田の修正。



















 修理の終了したボリューム取り付けと、半田の修正。

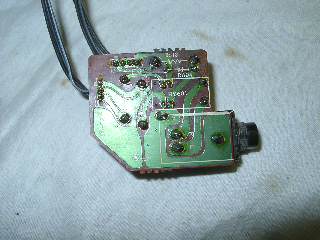

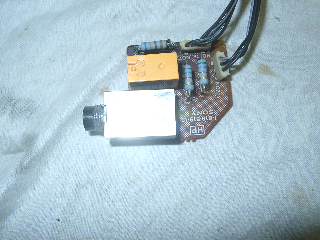

 PHONE基板の部品交換。



















 半田の修正。

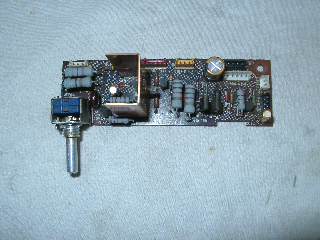

 SUB基板の部品交換。



















 半田の修正。

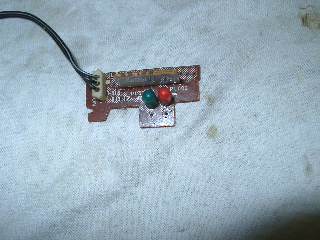

 インジケータランプの交換。



















 部品交換が終了しました。

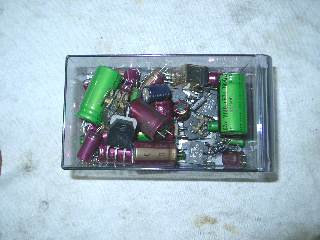

 交換部品です。

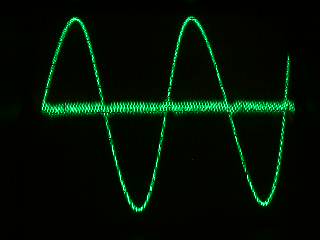

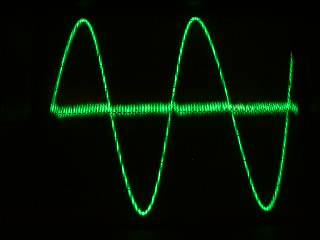

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。

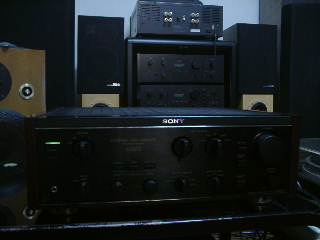

 試聴して完成です。












 修理完了です。
