ＴＡ−Ｆ３３３ＥＳX　Ｎｏ．２　修理の様子

故障内容

　音質劣化。

原因
　
　コンデンサー他の劣化。

処置
　
　オーバーホール修理。

修理期間

　７／２４７／２８

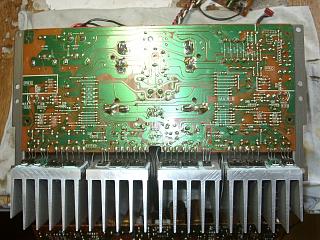

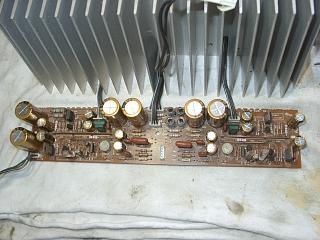

　パワー部初段の部品交換。



















　半田の全修正。

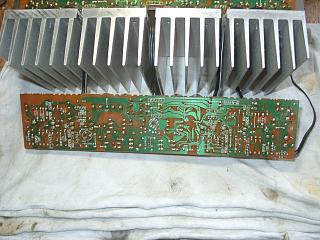

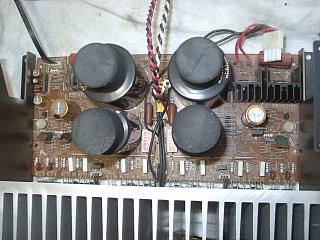

　パワー部終段部の部品交換。



















　半田の全修正。

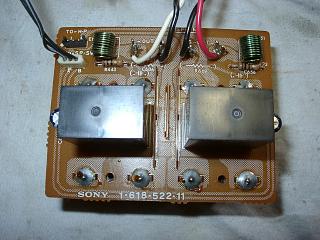

　プロテクション基板の部品交換。

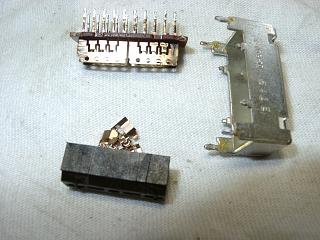

　ＳＷ関係は、すべて分解清掃します。

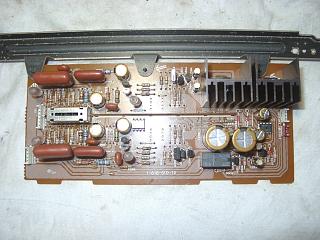

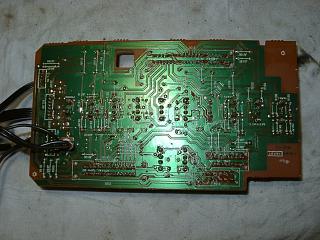

　ＰＨＯＮＯ基板の部品交換と、修理の済んだＳＷ取り付け。

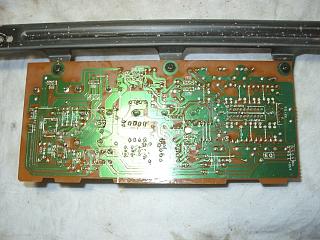

　半田の全修正。

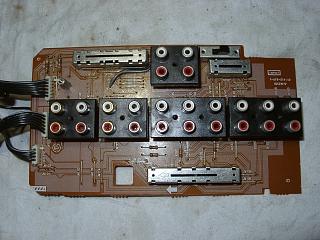

　セレクターＳＷの分解清掃。



















　修理の済んだＳＷ取り付け。



















　半田の全修正。

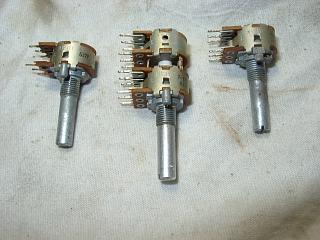

　ＶＲ関係は、取り外してから洗浄処理します。

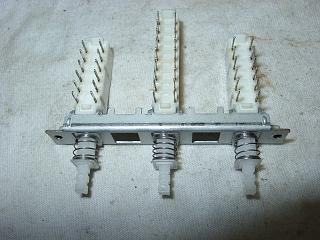

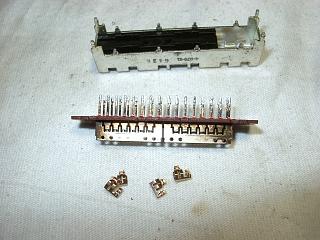

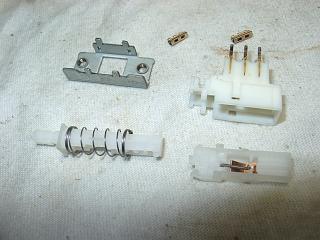

　ＳＷは、すべて分解清掃します。

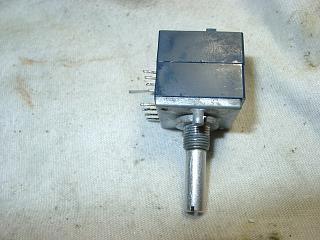

　メインＶＲは、軸が破損していて修理不能の為、交換します。

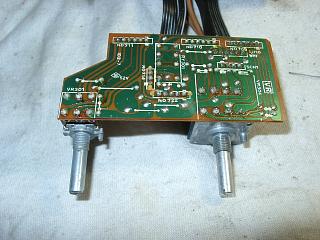

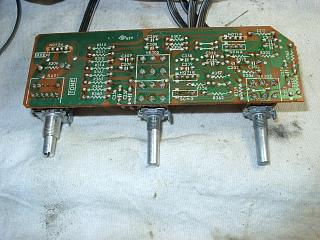

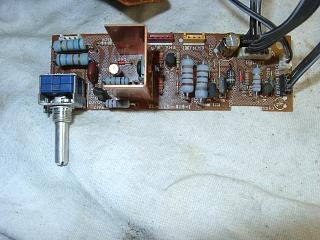

　ＶＲ基板の部品交換。

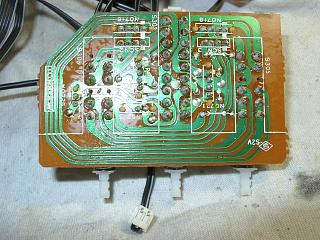

　半田の全修正。



















　修理の済んだＳＷ取り付けと、半田の全修正。



















　修理の済んだＳＷ取り付けと、半田の全修正。

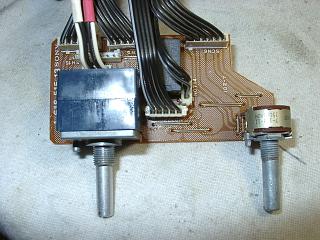

　修理の済んだＶＲ取り付けと、半田の全修正。

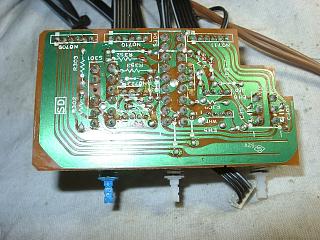

　ＳＵＢ基板の部品交換と、半田の全修正。

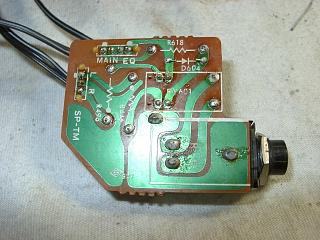

　ＰＨＯＮＥ基板の半田修正。

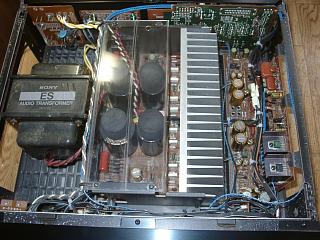

　すべての部品交換が終了しました。

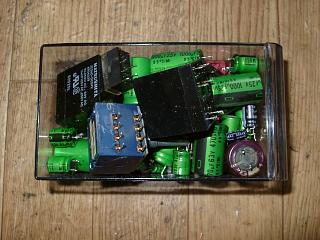

　交換部品です。

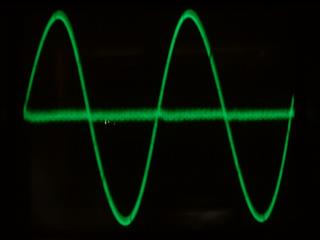

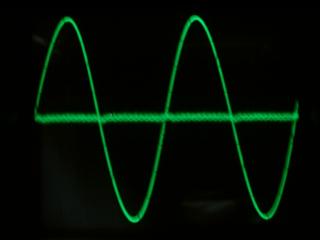

　歪の測定です。

　Ｒチャンネルです。非常に優秀。

















　Ｌチャンネルです。



















　エージング中。



















　試聴して完成です。

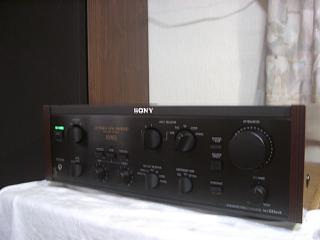

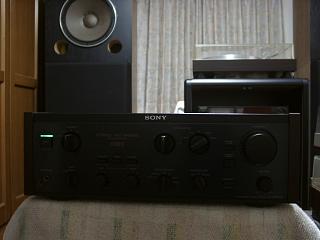

　修理完了です。
