故障内容
ＰＨＯＮＯ片チャンネル音出ない。
原因
ＰＨＯＮＯ回路コンデンサー劣化。トーンアンプ故障。
処置
オーバーホール作業
修理期間
３／１０〜３／１６
Ｒチャンネルの歪み波形です。
こちらは異常ない様です。

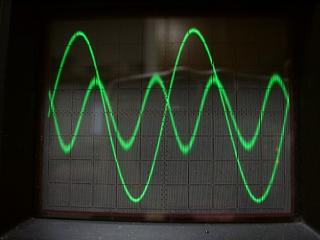

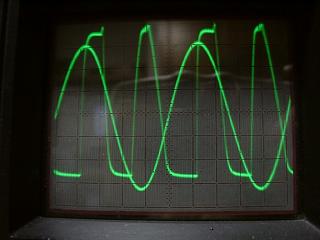

Ｌチャンネルの歪み波形です。こちらは歪みが多く出ています。
後の調査で、原因はトーンアンプの故障と判明。

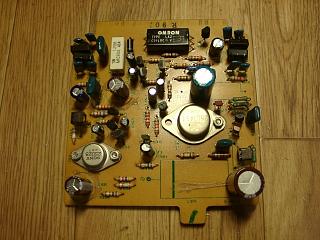

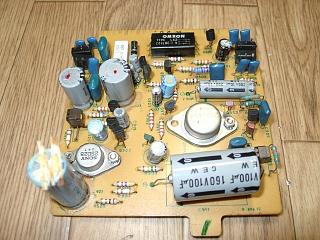

電源回路です。コンデンサーは劣化しています。
コンデンサーはすべて交換します。

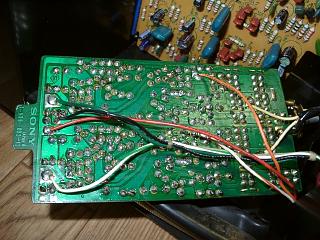

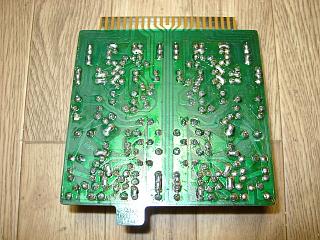

半田はすべて修正。

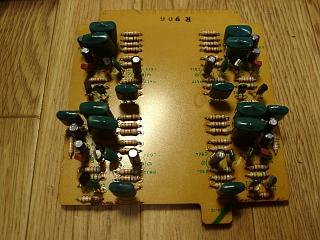

フラットアンプ・メーター駆動基板です。電解コンデンサー交換。

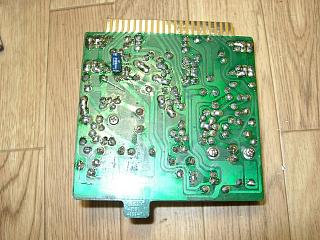

半田は修正。

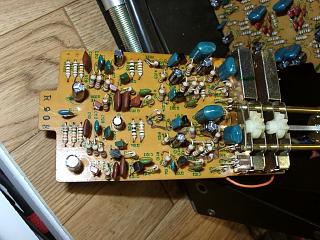

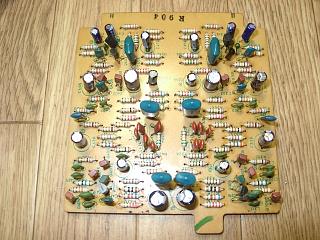

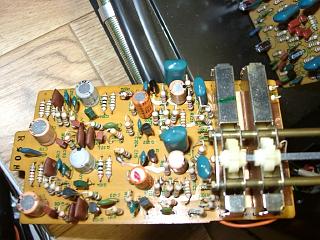

トーン基板のコンデンサーとＦＥＴ２個交換。

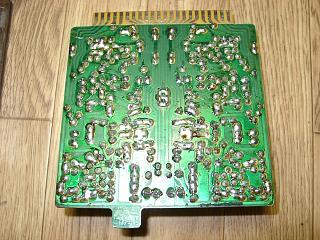

半田はすべて修正。

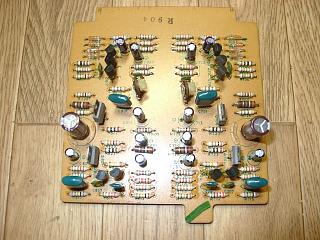

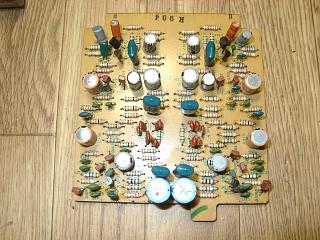

ＰＨＯＮＯ基板のコンデンサーもパンク寸前状態。
電解コンデンサー交換。ＦＥＴ２個交換。

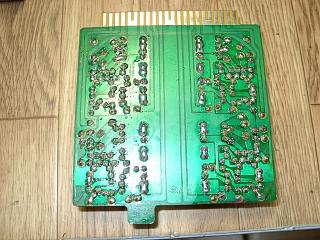

半田もすべて修正。
ＰＨＯＮＯ１のヘッドアンプ基板のコンデンサーも劣化しています。
電解コンデンサー交換。
半田もすべて修正。

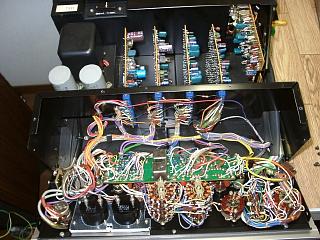

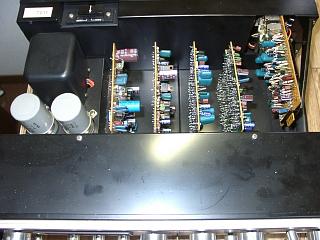

フロントパネル部を開きます。

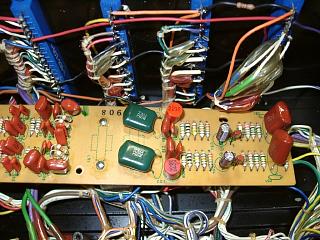

フロント部トーン基板の電解コンデンサー交換。
すべての部品交換が終了しました。

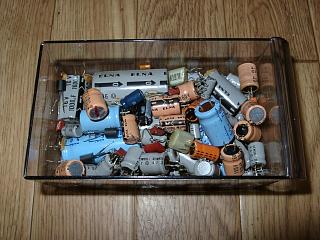

交換部品。

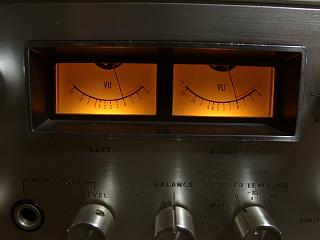

高精度メーターの公正。

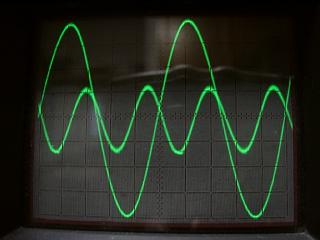

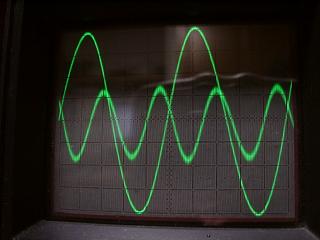

Ｒチャンネルの歪み波形です。１９７０年当時としては、非常に低歪です。
Ｌチャンネルの波形です。歪みも綺麗に取れました。

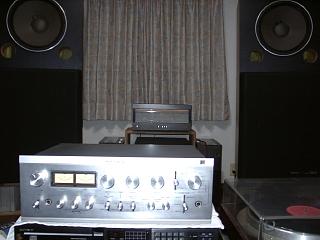

ＭＭ・ＭＣカートリッジを使用しての試聴中。
全く古さを感じさせない明瞭なサウンドです。
１９７０年当時、ＰＨＯＮＯアンプに高電圧掛けて、最大許容入力３００ｍＶ
と、真空管式高級イコライザー並のスペックを誇り話題になったモデル。
エージングして完成です。
