Technics プリメインアンプ SU−V9 No.6 修理の様子

故障内容

 音途切れ。

原因

 部品の劣化。接点接触不良。

処置

 オーバーホール修理。

修理期間

 平成30年9月9日〜15日

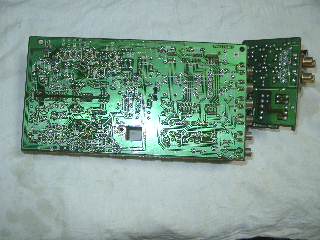

 パワー部の部品交換。



















 半田の修正。

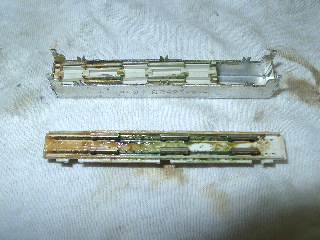

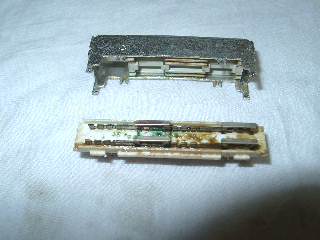

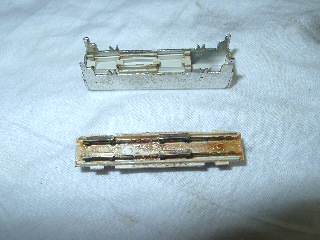

 スイッチ関係は、すべて分解清掃します。

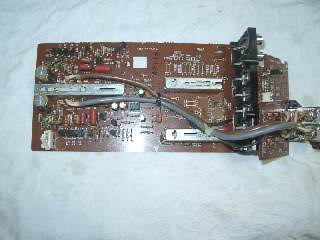

 PHONO基板の部品交換と、修理の済んだスイッチ取付け。



















 半田の修正。

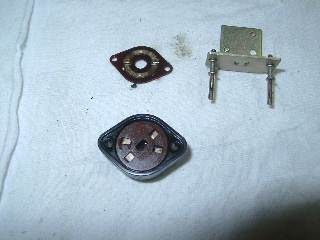

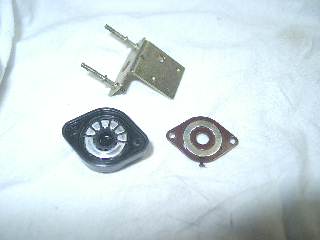

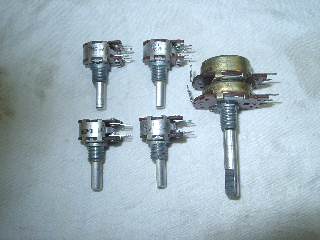

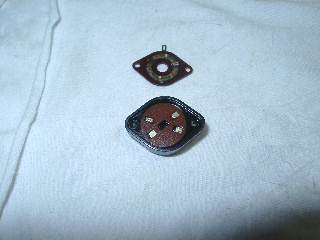

 ボリューム関係は、基板より外して洗浄修理します。

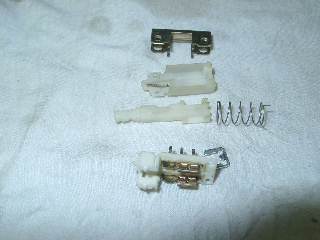

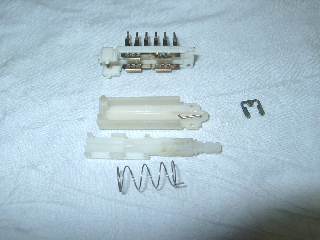

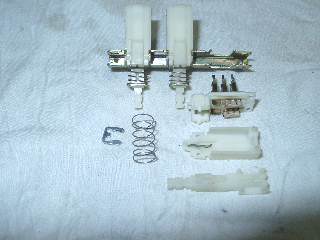

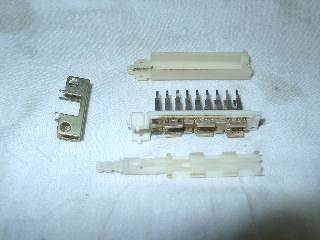

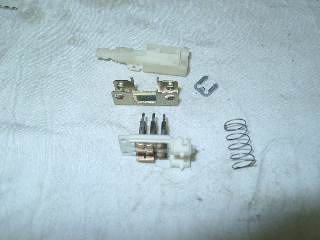

 プッシュスイッチも、すべて分解修理します。

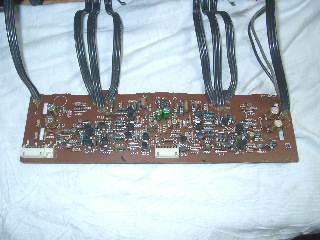

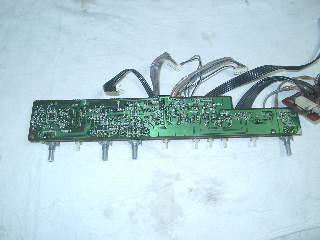

 トーン基板の部品交換と、修理の済んだスイッチ、ボリューム取付け。

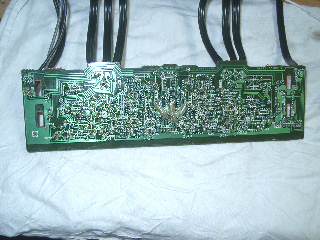

 修理の済んだスイッチ・ボリューム取付けと、半田の修正。

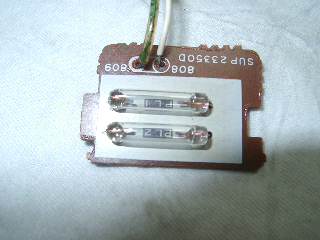

 照明ランプの交換。

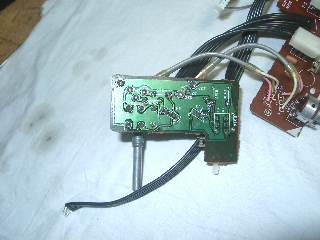

 セレクタースイッチの分解修理。

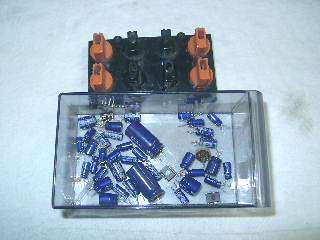

 交換部品です。

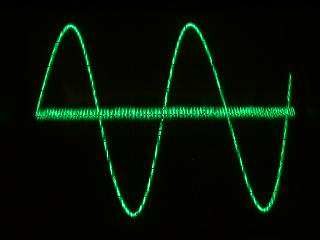

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。












 修理完了です。
