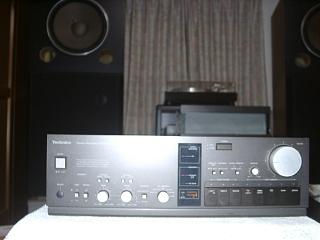

Ｔechnics　ＳＵ−V８Ｘ　Ｎｏ．２　修理の様子

故障内容

　左右バランス不良、ノイズ。

原因
　
　部品劣化。

処置

　オーバーホール修理。

修理期間

　１１／３〜１１／１５

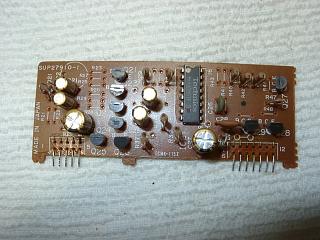

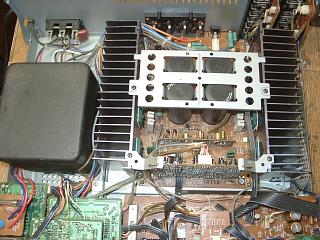

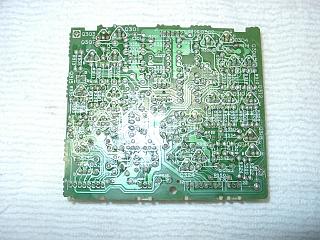

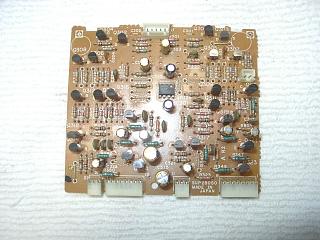

　パワー部初段基板の部品交換。

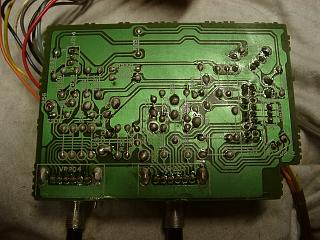

　半田の修正。



















　マイコン基板の部品交換。

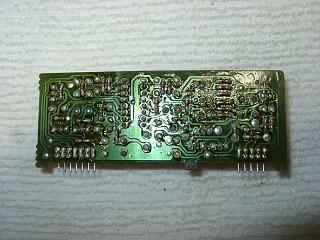

　半田の修正。

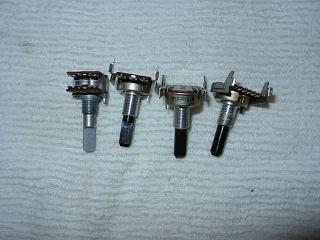

　ＶＲ関係は、基板より取り外してから洗浄処理します。

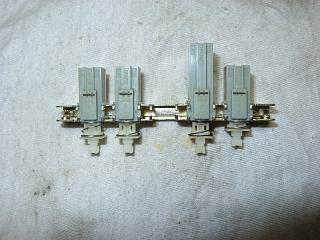

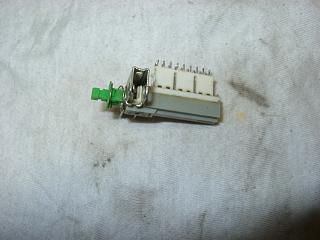

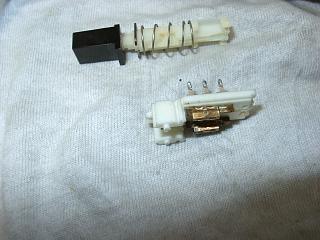

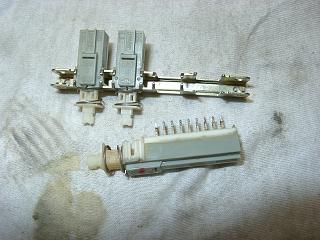

　ＳＷ関係は、すべて分解清掃します。

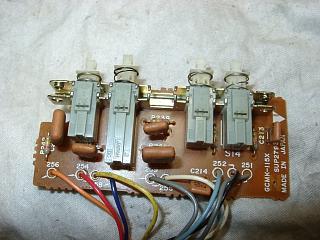

　ＥＱ基板の部品交換と、修理の済んだＶＲ、ＳＷ取り付け。

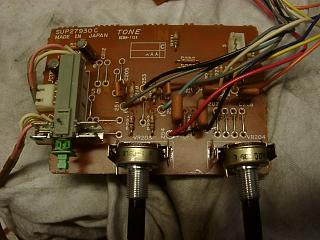

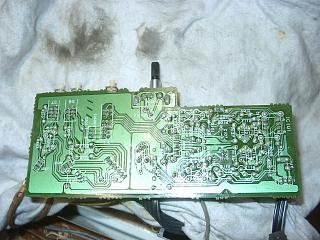

　トーン基板の部品交換と、修理の済んだＶＲ、ＳＷ取り付け。



















　半田の修正。

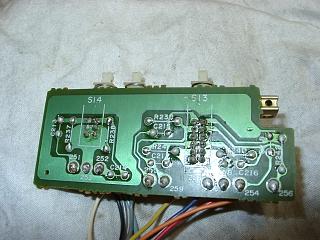

　修理の済んだＳＷ取り付け。



















　半田の修正。

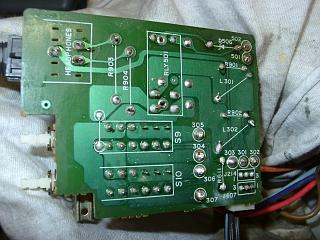

　ＳＰ切り替え基板の部品交換と、半田の修正。

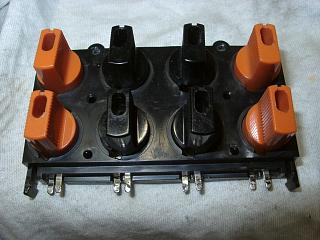

　ＳＰ端子は、一部が破損していますので、部品交換。

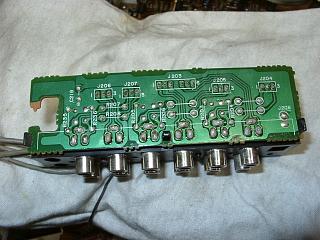

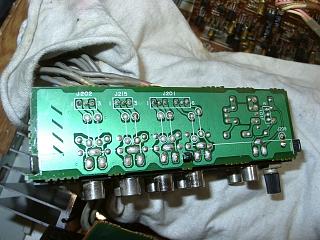

　RCA端子の清掃と、入力基板の半田修正。







































　すべての部品交換が終了しました。

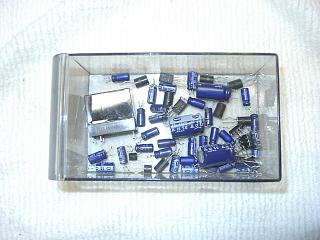

　交換部品です。

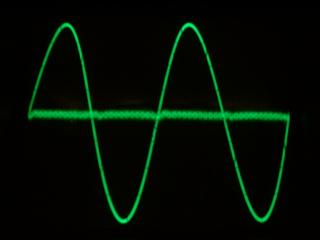

　歪みの測定です。

　Ｒチャンネルです。

















　Lチャンネルです。歪みも取れて正常になりました。



















　エージング中。



















　試聴して完成です。

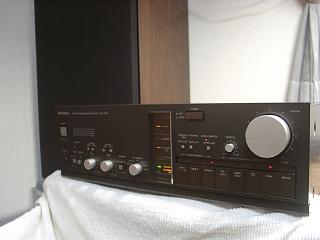

　修理完了です。
